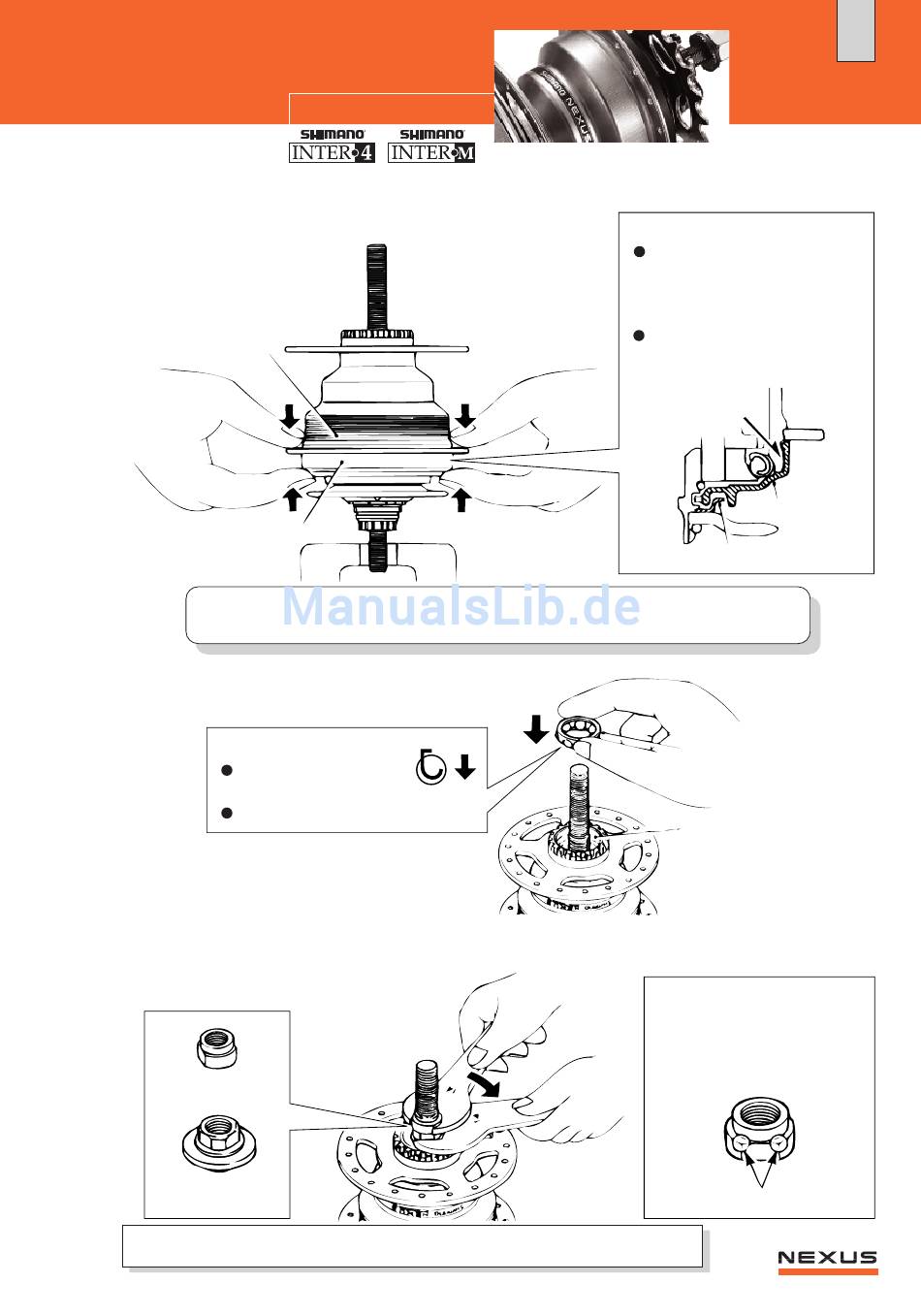

13. Die Staubkappe A auf das Nabengehäuse setzen.
Nabengehäuse
Staubkappe A
Kontrolle:
Nach dem Aufsetzen der Staubkappe A auf das Nabengehäuse prüfen,
ob sich das Nabengehäuse leicht gegen den Uhrzeigersinn drehen läßt.
14. Den Kugelring A auf das Nabengehäuse setzen.
Hinweis:
Einbaurichtung des
Kugelrings beachten.
Mit reichlich Fett einsetzen.
15. Die Einstellmutter aufschrauben, so daß sich das Nabengehäuse leicht und spielfrei
drehen läßt. Danach mit der linken Konus-Kontermutter sichern.
Kontermutter
Einstellmutter
Die Montage der INTER-4 Nabe ist damit abgeschlossen.
SG-4R31
BR-IM31-R
Hinweis:
Die Innenseite der Staub-
kappe A muß leicht mit Naben-
fett geschmiert werden, um das
Eindringen von Wasser zu ver-
hindern.
Die Staubkappe A fest auf das
Nabengehäuse drücken, bis sie
hörbar einrastet.
Schmieren
Staubkappe A
Staubkappe B
Kugelring A
Nabengehäuse
Hinweis:
Bei der Demontage muß darauf
geachtet werden, daß die
Bereiche A der linken Konter-
mutter nicht beschädigt werden.
Bereiche A
52
