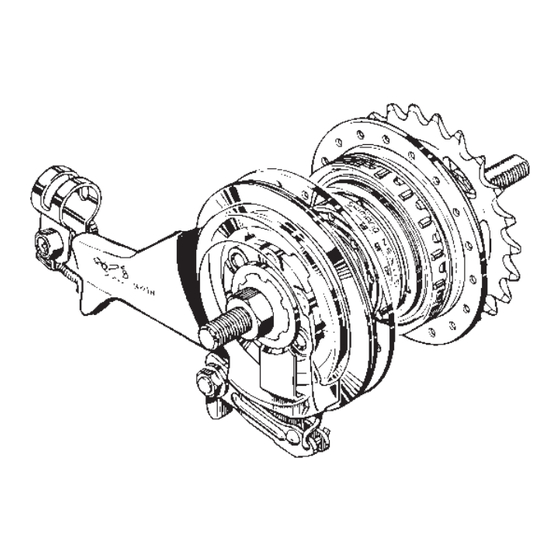

- Seite 1 SG-4R31 BR-IM31-R INTER-4 Nabe INTER-M Bremse SG-4R31 INTER-4 Nabe BR-IM31-R INTER-M Bremse Revoshift Drehgriffschalter Rapidfire L Schalthebel Druckknopf Schalthebel SB-4S30 ST-4S20 ST-4S50 SB-4S31 SL-4S10...
-
Seite 2: Demontage Der Inter-4 Nabe
SG-4R31 BR-IM31-R Demontage der INTER-4 Nabe Hinweis: Die einzelnen Baugruppen der Getriebeeinheit sollten nie demontiert werden, da dies zu Fehlfunktionen führen kann. Müssen Teile ersetzt werden, immer die gesamte Getriebeeinheit oder Baugruppe ersetzen. Für die Demontage und Montage der TL-HS10 Nabenfett Nabe die Nabenschlüssel (TL-HS10) - Seite 3 SG-4R31 BR-IM31-R 3. Den Kugelring A von der Nabenachse abnehmen. Kugelring A Nabengehäuse 4. Die Staubkappe mit Hilfe eines Schraubendrehers nach unten drücken und das Nabengehäuse nach oben abziehen. Nabengehäuse Schraubendreher Staubkappe Die Getriebeeinheit kann jetzt ausgetauscht werden. Getriebeeinheit Teile-Nr.
- Seite 4 SG-4R31 BR-IM31-R 5. Den Sicherungsring mit Hilfe eines Schraubendrehers entfernen. Sicherungsring Schraubendreher (ø 9,6 mm) 6. Die Rückholfedereinheit entlang der Nut in der Nabenachse nach oben schieben und entfernen. Rückholfedereinheit Hinweis: Nut in der Nabenachse Die Rückholfedereinheit nicht zerlegen, dies führt zu Fehl- funktionen.
- Seite 5 SG-4R31 BR-IM31-R 8. Den Planetenträger und das Hohlrad im Uhrzeigersinn drehen und entfernen. Planetenträger mit Hohlrad 9. Mit Hilfe eines Schraubendrehers den Hohlrad-Sicherungsring entfernen. Schraubendreher Hohlrad-Sicherungsring 10. Die Hohlrad-Unterlegscheibe und das Hohlrad entfernen. Hohlrad-Unterlegscheibe Hohlrad...
- Seite 6 SG-4R31 BR-IM31-R 11. Mit Hilfe eines Schraubendrehers den Ring C entfernen. Ring C Schraubendreher 12. Das Sonnenrad 3 und das Sonnenrad 2 entfernen. Sonnenrad 3 Sonnenrad 2 13. Den Kugelring I von der Nabenachse entfernen. Kugelring I Die Demontage der INTER-4 Nabe ist damit abgeschlossen.
-
Seite 7: Montage Der Inter-4 Nabe
SG-4R31 BR-IM31-R Montage der INTER-4 Nabe 1. Die Nabenachse mit den abgeflachten Seiten auf der Antriebsseite in einen Schraubstock einspannen. Hinweis: Schraubstock Das Gewinde der Nabenachse darf nicht beschädigt werden. 2. Den Kugelring I auf die Nabenachse setzen. Kugelring I... - Seite 8 SG-4R31 BR-IM31-R 4. Die Zähne der Planetenräder durch leichtes Drehen auf die Zähne des Sonnenrades 3 ausrichten. Zähne des Sonnenrades 3 Hinweis: Die Zähne der drei Sonnenrad 3 Planetenräder und des Sonnenrades 3 müssen mit reichlich Nabenfett Planetenträger geschmiert werden.
- Seite 9 SG-4R31 BR-IM31-R 10. Die Hülse gegen den Uhrzeigersinn bis zum Anschlag drehen. Die zwei Nasen auf der Innenseite der Rückholfedereinheit und die zwei Nuten in der Nabenachse zu- einander ausrichten, dann die Hülse einsetzen. Nase an der Rückholfedereinheit Kontrolle: Wenn die Rückholfeder- Hinweis: einheit eingesetzt ist, muß...
- Seite 10 SG-4R31 BR-IM31-R 13. Die Staubkappe A auf das Nabengehäuse setzen. Hinweis: Die Innenseite der Staub- kappe A muß leicht mit Naben- fett geschmiert werden, um das Eindringen von Wasser zu ver- hindern. Die Staubkappe A fest auf das Nabengehäuse Nabengehäuse drücken, bis sie hörbar einrastet.
- Seite 11 Kettenblatt 33 Z Interne 16 Z Entfaltung 17 Z Entfaltung 18 Z Entfaltung 19 Z Entfaltung 20 Z Entfaltung 21 Z Entfaltung 22 Z Entfaltung Übersetzung in Meter in Meter in Meter in Meter in Meter in Meter in Meter 4 (1:1,843) 8,55 8,05...
- Seite 12 SG-4C30 SG-4R31 Fehlersuchtabelle NEXUS 4-Gang Probleme SG-4C30/SG-4R30/SG-4R31 Problembeseitigung Justage der Schalteinheit kontrollieren. Rote Markierungen. Keine Verbesserung. Klickgeräusche im 4. Gang. Interne Einheit tauschen. Nach dem Rollen ohne zu treten, verzögerte Normal, konstruktionsbedingt. Kraftübertragung. Verursacht durch zu hohes Anzugsmoment der Achsmuttern.
