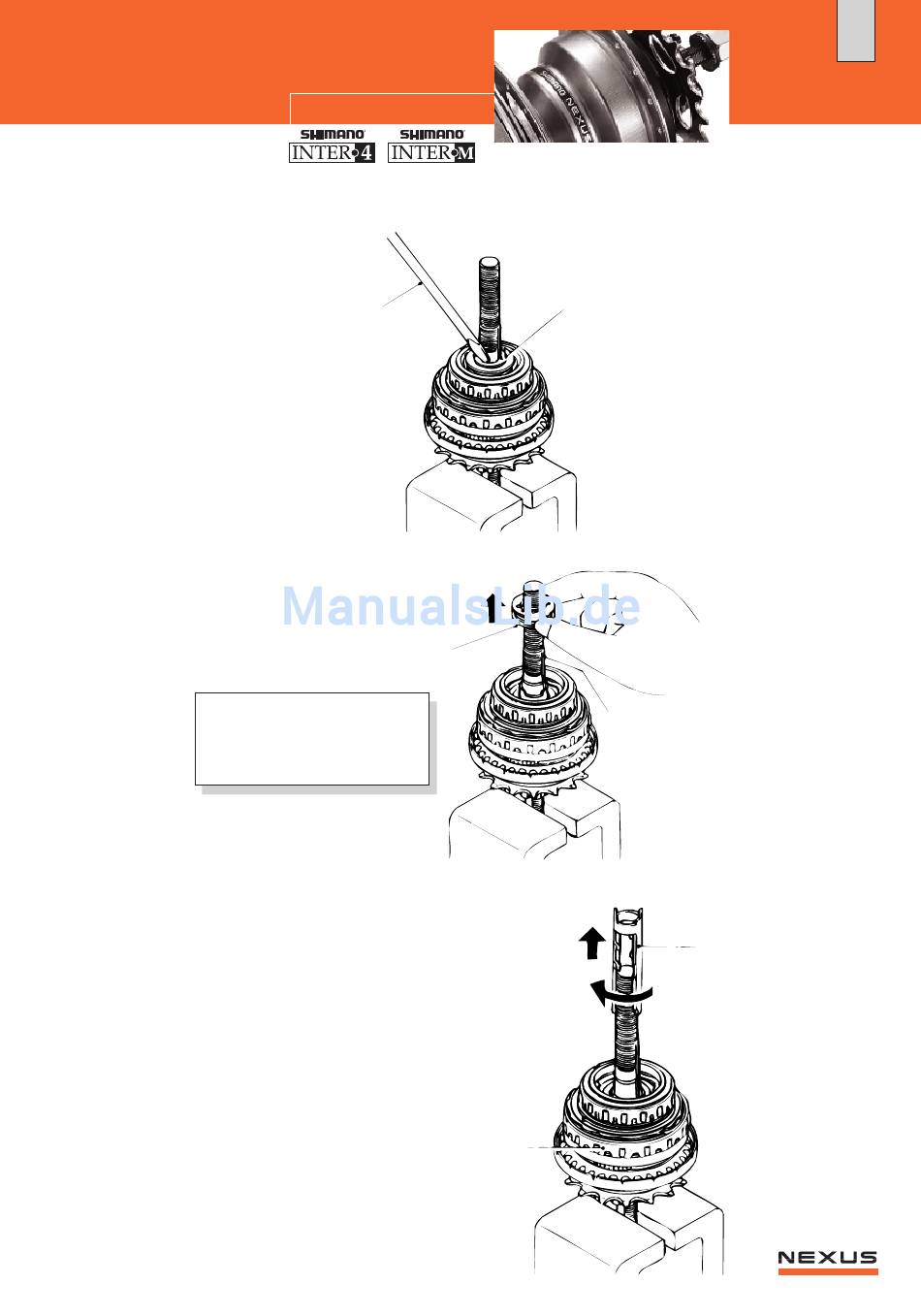

5. Den Sicherungsring mit Hilfe eines Schraubendrehers entfernen.
Schraubendreher
6. Die Rückholfedereinheit entlang der Nut in der Nabenachse nach oben schieben und
entfernen.
Hinweis:
Die Rückholfedereinheit nicht
zerlegen, dies führt zu Fehl-
funktionen.
7. Die Hülse im Uhrzeigersinn bis
zum Anschlag drehen und
nach oben von der Naben-
achse abziehen. Sollte sich
die Hülse auf diese Weise
nicht einfach entfernen lassen,
das Hohlrad im Uhrzeigersinn
drehen und die Hülse abzie-
hen.
Rückholfedereinheit
2 Abziehen
1 Im Uhrzeiger-
sinn bis zum
Anschlag dre-
hen.
Hohlrad
SG-4R31
BR-IM31-R
Sicherungsring
(ø 9,6 mm)
Nut in der Nabenachse
Hülse
45
