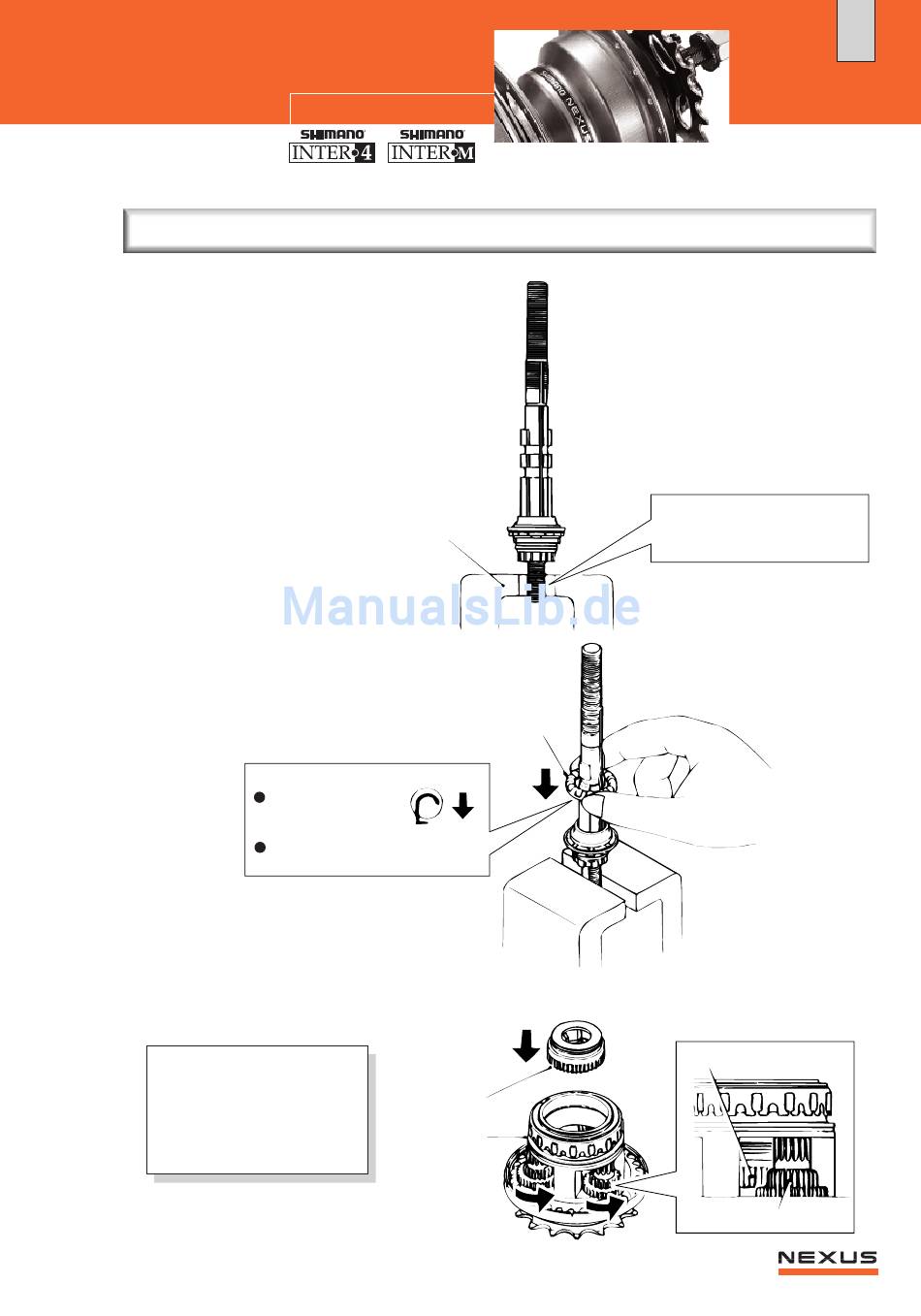

Montage der INTER-4 Nabe
1. Die Nabenachse mit den abgeflachten Seiten
auf der Antriebsseite in einen Schraubstock
einspannen.
2. Den Kugelring I auf die Nabenachse setzen.
Hinweis:
Die Einbaurichtung
des Kugelrings muß
beachtet werden.
Das Kugellager muß mit reichlich
Nabenfett geschmiert werden.
3. Die Zähne der Planetenräder durch leichtes Drehen auf die Zähne des
Sonnenrades 2 ausrichten.
Hinweis:
Die Zähne der Planeten-
räder und des Sonnen-
rades 2 müssen mit reichlich
Nabenfett geschmiert
werden.
Schraubstock
Kugelring I
Sonnenrad 2
Planetenträger
SG-4R31
BR-IM31-R
Hinweis:
Das Gewinde der Nabenachse
darf nicht beschädigt werden.
Zähne des Sonnenrades 2
Zähne der Planetenräder
