SG-7C21
SG-7C22

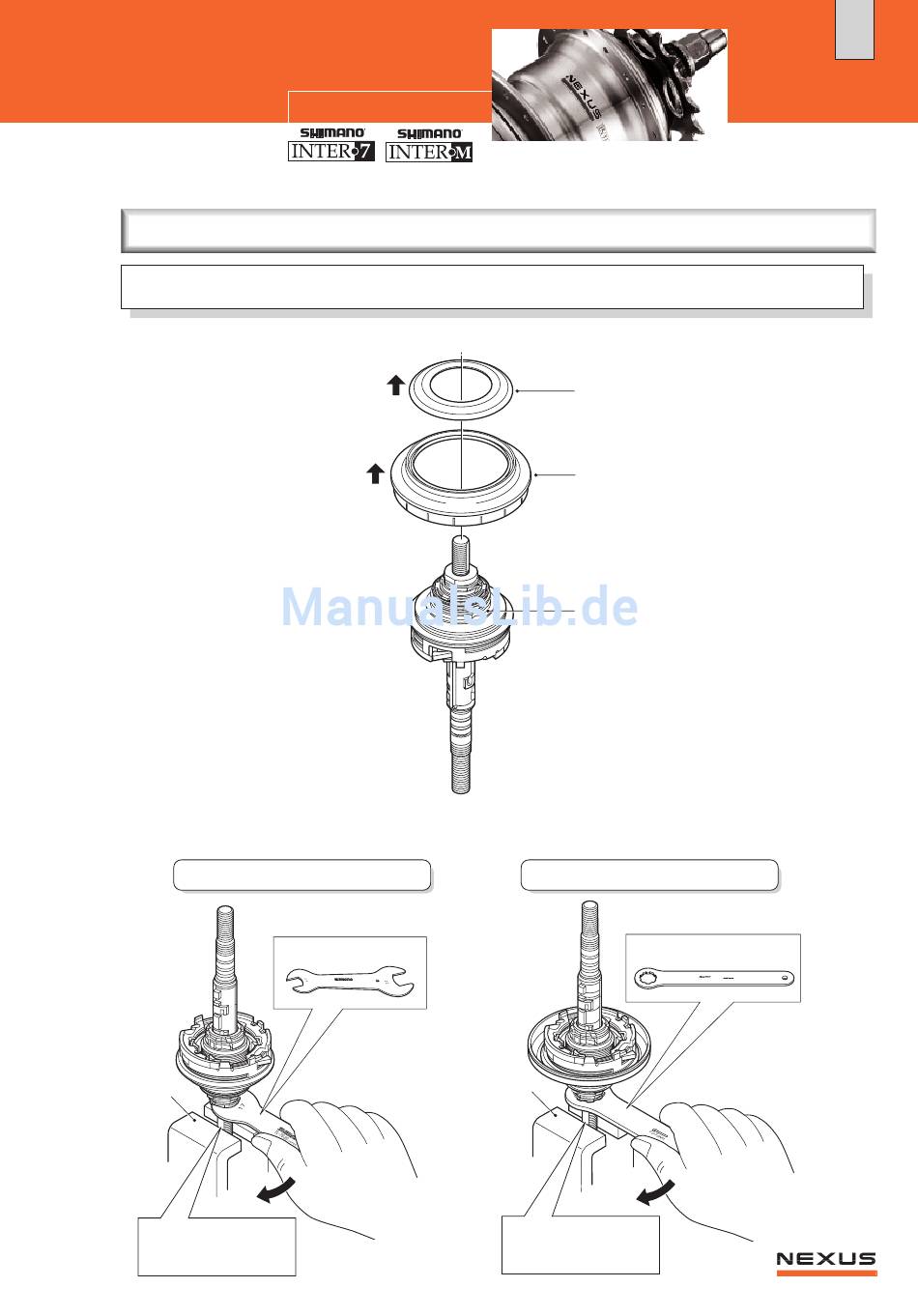

Demontage von Achs- & Antriebseinheit
Hinweis:
Die Zeichnungen entsprechen denen der SG-7C22.
1. Staubkappen B und C von der Getriebeeinheit entfernen (nur für SG-7C22/R42).
2. Abgeflachte Seiten der Nabenachse in Schraubstock spannen. Mit TL-7S20 (für
SG-7C22) oder TL-7S40-A (für SG-7C21) rechte Kontermutter lösen.
Für SG-7C22/R42
Schraub-
stock
Nabenachse mit den
abgeflachten Seiten in
Schraubstock spannen.
TL-7S20
TL-7S20
JAPAN
öffnen
Rechte Staubkappe C
(nur für SG-7C22/R42)
Rechte Staubkappe B
(nur für SG-7C22/R42)
Getriebeeinheit
Für SG-7C21/R40/R41
Schraub-
stock
Nabenachse mit den
abgeflachten Seiten in
Schraubstock spannen.
SG-7R40
SG-7R41
SG-7R42
TL-7S40-A
TL-7S40-A
20-30Nm
JAPAN
öffnen
22.13
