SMARTPAT COND 7200

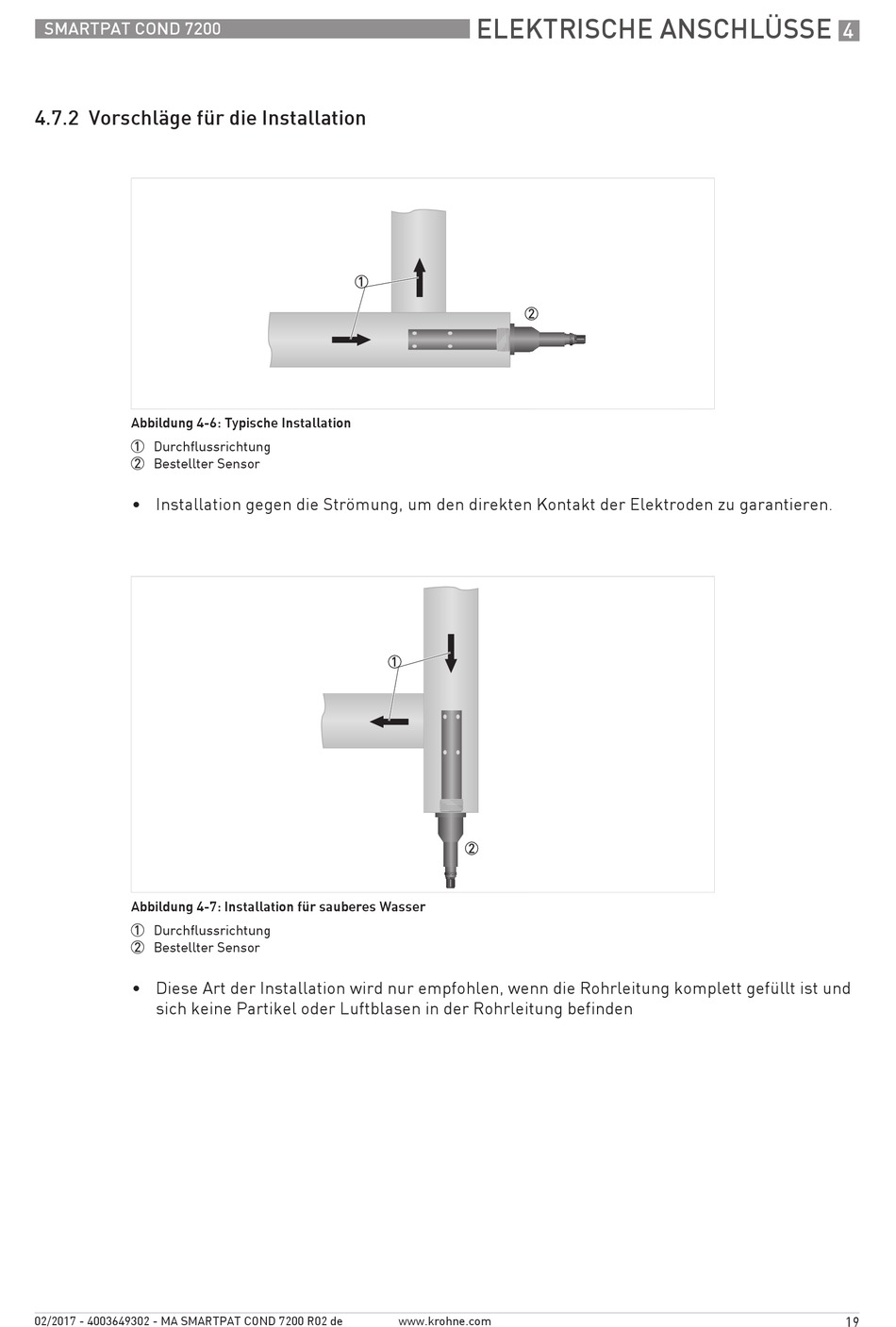

4.7.2 Vorschläge für die Installation
Abbildung 4-6: Typische Installation
1 Durchflussrichtung
2 Bestellter Sensor
• Installation gegen die Strömung, um den direkten Kontakt der Elektroden zu garantieren.
Abbildung 4-7: Installation für sauberes Wasser
1 Durchflussrichtung
2 Bestellter Sensor
• Diese Art der Installation wird nur empfohlen, wenn die Rohrleitung komplett gefüllt ist und
sich keine Partikel oder Luftblasen in der Rohrleitung befinden
02/2017 - 4003649302 - MA SMARTPAT COND 7200 R02 de
ELEKTRISCHE ANSCHLÜSSE
www.krohne.com
