2.2 Gerätebeschreibung

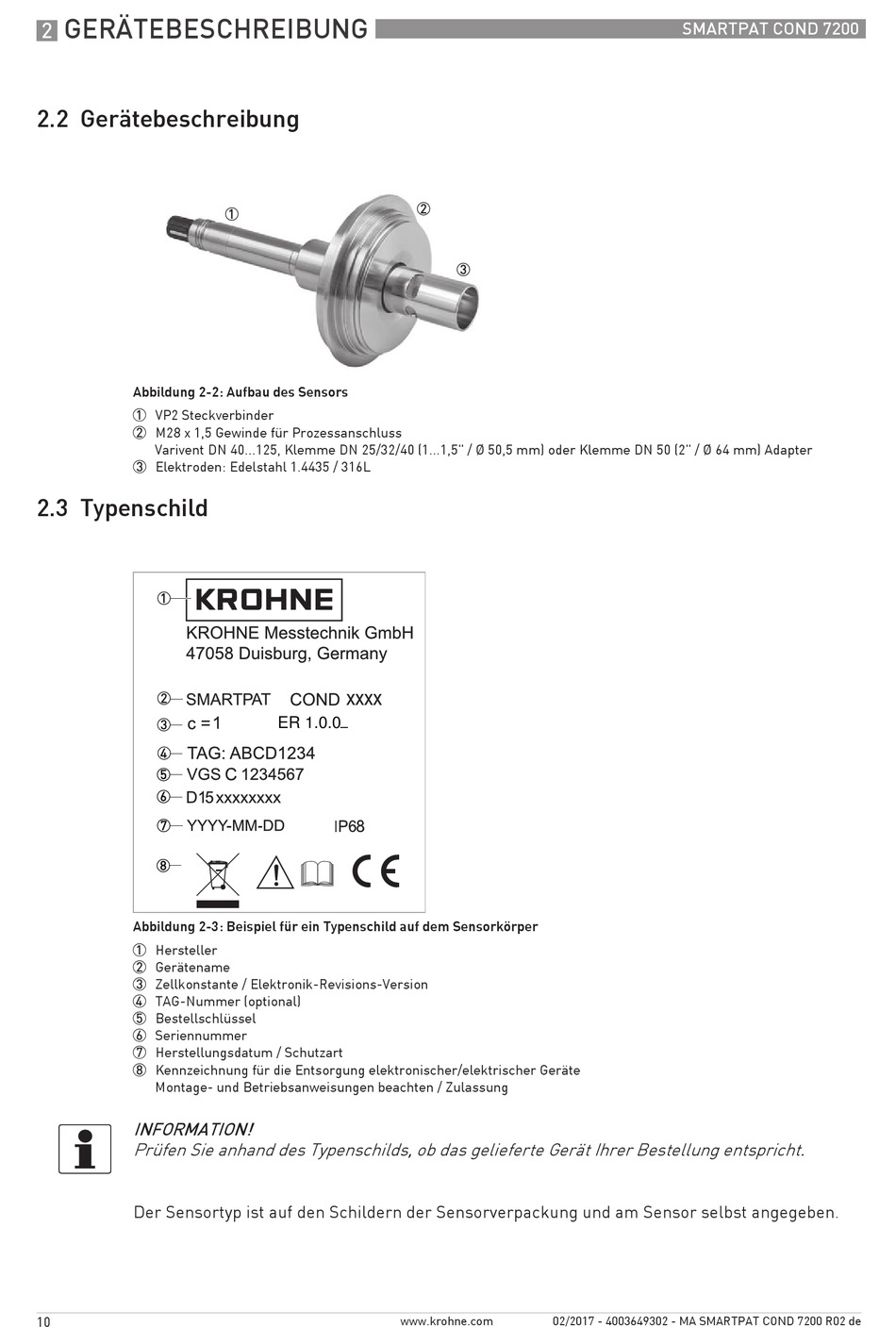

Abbildung 2-2: Aufbau des Sensors
1 VP2 Steckverbinder
2 M28 x 1,5 Gewinde für Prozessanschluss
Varivent DN 40...125, Klemme DN 25/32/40 (1...1,5" / Ø 50,5 mm) oder Klemme DN 50 (2" / Ø 64 mm) Adapter
3 Elektroden: Edelstahl 1.4435 / 316L
2.3 Typenschild
Abbildung 2-3: Beispiel für ein Typenschild auf dem Sensorkörper
1 Hersteller
2 Gerätename
3 Zellkonstante / Elektronik-Revisions-Version
4 TAG-Nummer (optional)
5 Bestellschlüssel
6 Seriennummer
7 Herstellungsdatum / Schutzart
8 Kennzeichnung für die Entsorgung elektronischer/elektrischer Geräte
Montage- und Betriebsanweisungen beachten / Zulassung
INFORMATION!
Prüfen Sie anhand des Typenschilds, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Der Sensortyp ist auf den Schildern der Sensorverpackung und am Sensor selbst angegeben.
