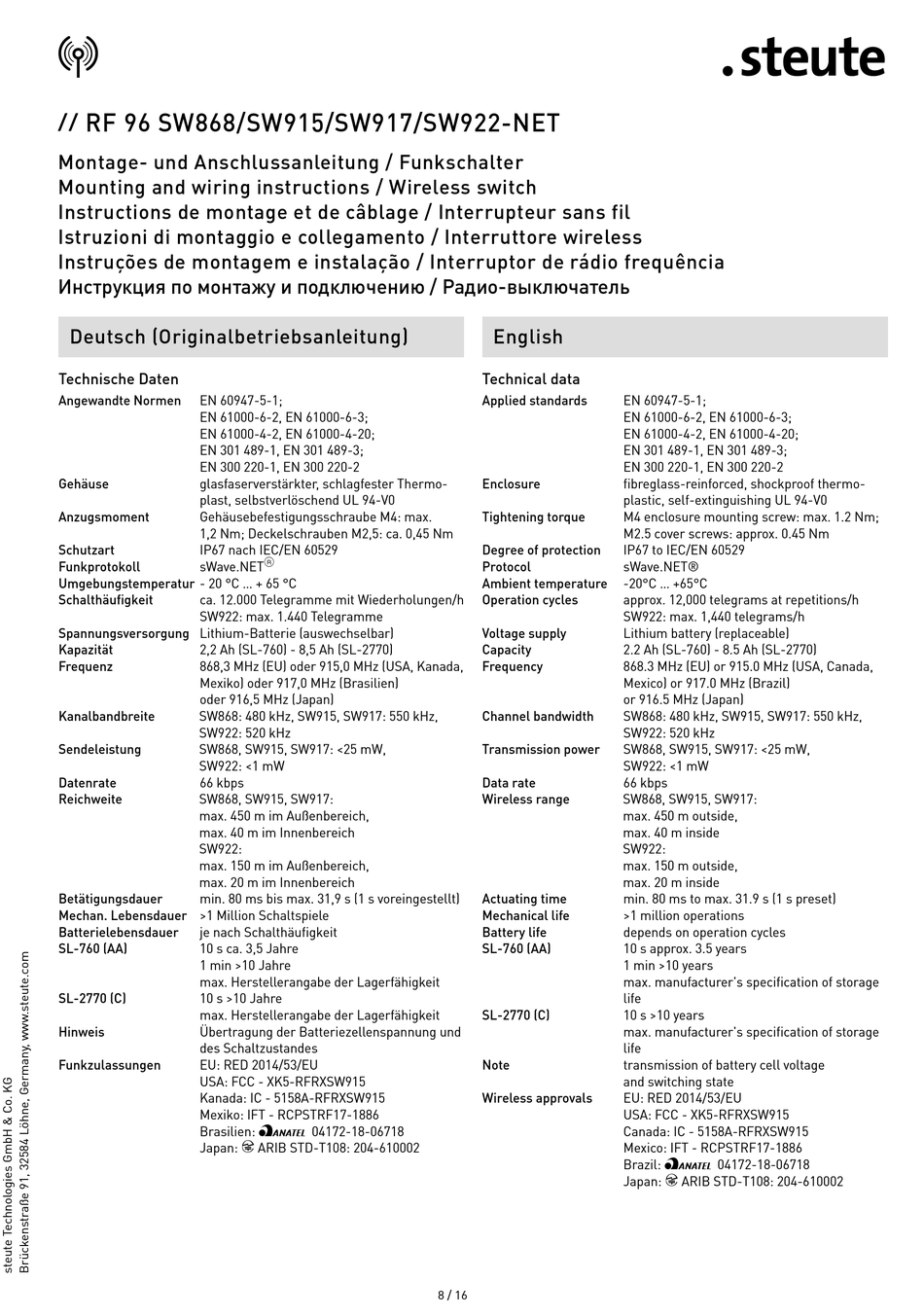

steute SW868-NET Montage- Und Anschlussanleitung Seite 8

RF 96 SW868/SW915/SW917/SW922-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen EN 60947-5-1;
EN 61000-6-2, EN 61000-6-3;
EN 61000-4-2, EN 61000-4-20;
EN 301 489-1, EN 301 489-3;
EN 300 220-1, EN 300 220-2
Gehäuse glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94-V0
Anzugsmoment Gehäusebefestigungsschraube M4: max.
1,2 Nm; Deckelschrauben M2,5: ca. 0,45 Nm
Schutzart IP67 nach IEC/EN 60529
sWave.NET r
Funkprotokoll
Umgebungstemperatur - 20 °C ... + 65 °C
Schalthäufigkeit ca. 12.000 Telegramme mit Wiederholungen/h
SW922: max. 1.440 Telegramme
Spannungsversorgung Lithium-Batterie (auswechselbar)
Kapazität 2,2 Ah (SL-760) - 8,5 Ah (SL-2770)
Frequenz 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada,
Mexiko) oder 917,0 MHz (Brasilien)
oder 916,5 MHz (Japan)
Kanalbandbreite SW868: 480 kHz, SW915, SW917: 550 kHz,
SW922: 520 kHz
Sendeleistung SW868, SW915, SW917: <25 mW,
SW922: <1 mW
Datenrate 66 kbps
Reichweite SW868, SW915, SW917:
max. 450 m im Außenbereich,
max. 40 m im Innenbereich
SW922:
max. 150 m im Außenbereich,
max. 20 m im Innenbereich
Betätigungsdauer min. 80 ms bis max. 31,9 s (1 s voreingestellt)
Mechan. Lebensdauer >1 Million Schaltspiele
Batterielebensdauer je nach Schalthäufigkeit
SL-760 (AA) 10 s ca. 3,5 Jahre
1 min >10 Jahre
max. Herstellerangabe der Lagerfähigkeit
SL-2770 (C) 10 s >10 Jahre
max. Herstellerangabe der Lagerfähigkeit
Hinweis Übertragung der Batteriezellenspannung und
des Schaltzustandes
Funkzulassungen EU: RED 2014/53/EU
USA: FCC - XK5-RFRXSW915
Kanada: IC - 5158A-RFRXSW915
Mexiko: IFT - RCPSTRF17-1886
Brasilien:
Japan:
04172-18-06718
ö
? ARIB STD-T108: 204-610002
English
Technical data
Applied standards
Enclosure
Tightening torque
Degree of protection
Protocol
Ambient temperature
Operation cycles
Voltage supply
Capacity
Frequency
Channel bandwidth
Transmission power
Data rate
Wireless range
Actuating time
Mechanical life
Battery life
SL-760 (AA)
SL-2770 (C)
Note
Wireless approvals
8 / 16
EN 60947-5-1;
EN 61000-6-2, EN 61000-6-3;
EN 61000-4-2, EN 61000-4-20;
EN 301 489-1, EN 301 489-3;
EN 300 220-1, EN 300 220-2
fibreglass-reinforced, shockproof thermo-
plastic, self-extinguishing UL 94-V0
M4 enclosure mounting screw: max. 1.2 Nm;
M2.5 cover screws: approx. 0.45 Nm
IP67 to IEC/EN 60529
sWave.NET®
-20°C ... +65°C
approx. 12,000 telegrams at repetitions/h
SW922: max. 1,440 telegrams/h
Lithium battery (replaceable)
2.2 Ah (SL-760) - 8.5 Ah (SL-2770)
868.3 MHz (EU) or 915.0 MHz (USA, Canada,
Mexico) or 917.0 MHz (Brazil)
or 916.5 MHz (Japan)
SW868: 480 kHz, SW915, SW917: 550 kHz,
SW922: 520 kHz
SW868, SW915, SW917: <25 mW,
SW922: <1 mW
66 kbps
SW868, SW915, SW917:
max. 450 m outside,
max. 40 m inside
SW922:
max. 150 m outside,
max. 20 m inside
min. 80 ms to max. 31.9 s (1 s preset)
>1 million operations
depends on operation cycles
10 s approx. 3.5 years
1 min >10 years
max. manufacturer's specification of storage
life
10 s >10 years
max. manufacturer's specification of storage
life
transmission of battery cell voltage
and switching state
EU: RED 2014/53/EU
USA: FCC - XK5-RFRXSW915
Canada: IC - 5158A-RFRXSW915
Mexico: IFT - RCPSTRF17-1886
Brazil: 04172-18-06718
ö
Japan: ARIB STD-T108: 204-610002
?
