RS485-Schnittstelle

Die RS485-Schnittstelle ist beim UMG 96RM als 2-
poliger Steckkontakt ausgeführt und kommuniziert
über das Modbus-RTU-Protokoll (siehe auch Parame-
ter programmieren).
A
B
RS485-Schnittstelle,
2-poliger Steckkontakt

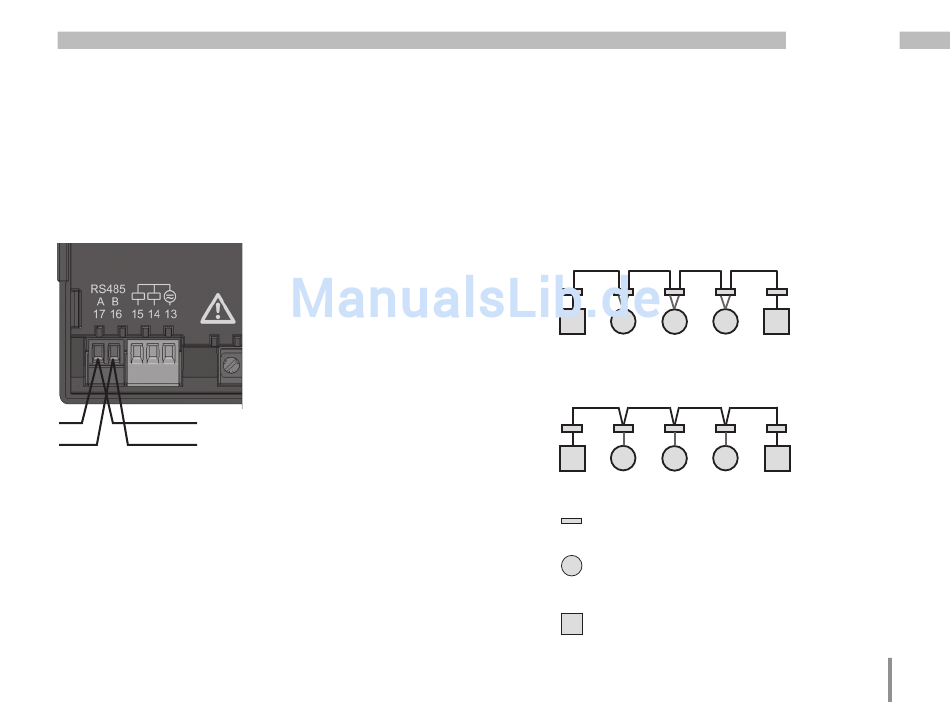

Abschlusswiderstände
Am Anfang und am Ende eines Segments wird das Ka-
bel mit Widerständen (120Ohm 1/4W) terminiert.
Das UMG 96RM enthält keine Abschlusswiderstände.
Richtig
Falsch
Klemmleiste im Schaltschrank.
Gerät mit RS485 Schnittstelle.
(Ohne Abschlusswiderstand)
Gerät mit RS485 Schnittstelle.
(Mit Abschlusswiderstand am Gerät)
UMG 96RM
