Abbildung 2.5 Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für HI-Netzteile
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/neu-
tral (–/N) an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.
Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1510-Gerät
4

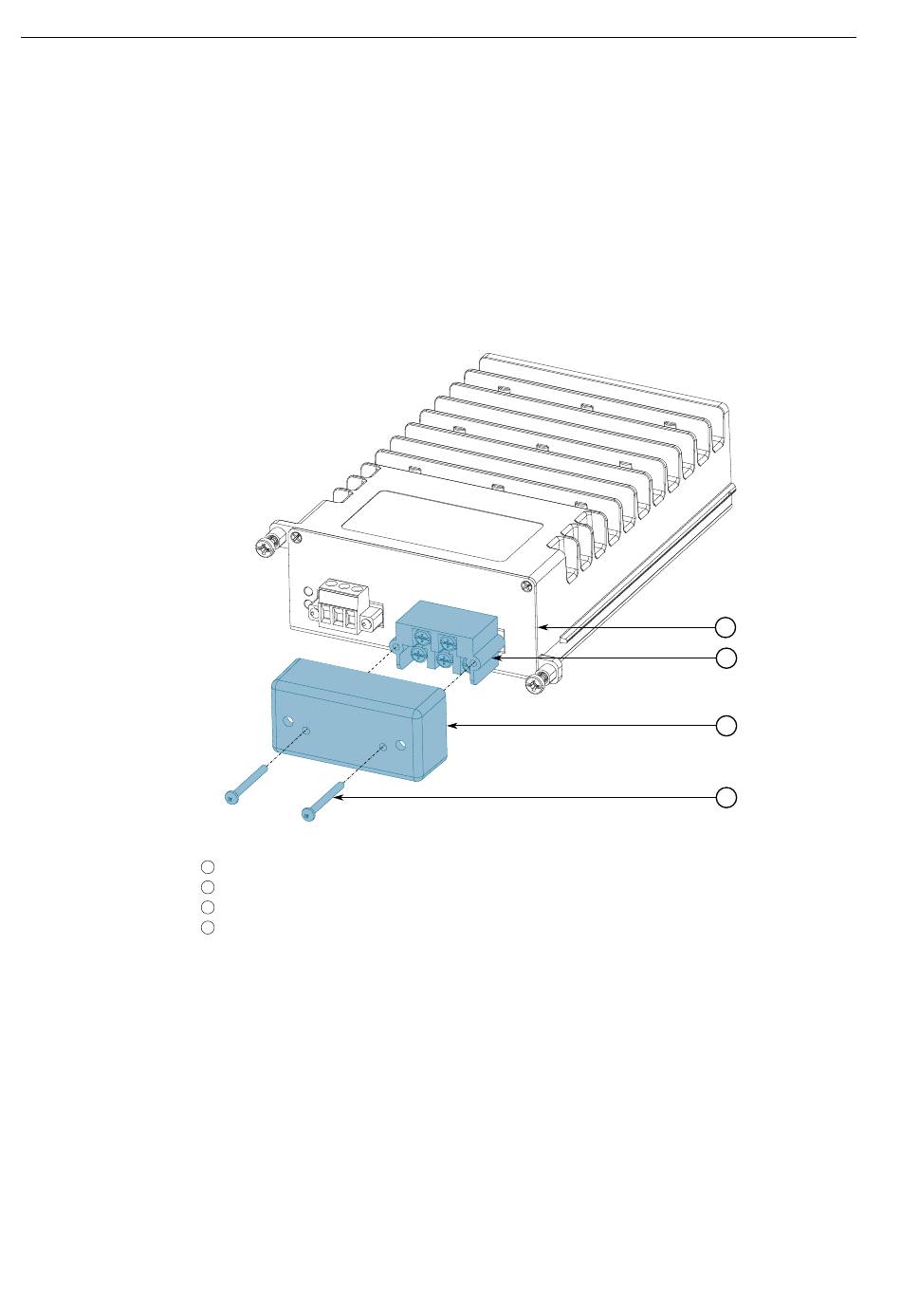

Abbildung 2.6 Montieren der Sicherheitsabdeckung
Verwenden Sie ein geflochtenes Erdungsband oder einen anderen geeigneten
Erdungsleiter, um die Erdungsklemme mit dem Masseanschluss des Chassis zu
verbinden.
Befestigen Sie die -Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am -Erdungsanschluss des Geräts. Achten
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Installieren des Geräts
4
3
2
1
