SlimBox (Art.-Nr.: 312866)
i)
Gehäuse und Anschlüsse prüfen
o Prüfen Sie den festen Sitz aller Bauteile.
o Prüfen Sie, dass keine Feuchtigkeit, kein Schmutz und keine Fremdteile
ins Innere des Gerätes eindringen konnten.
o Prüfen Sie, ob alle Dichtungen am Gehäuse unbeschädigt sind.
o Stellen Sie sicher, dass der rote Schließhebel der Typ2-Dose senkrecht
nach oben zeigt, siehe Abbildung 11; und somit für die Inbetriebnahme
auf „offen" steht.

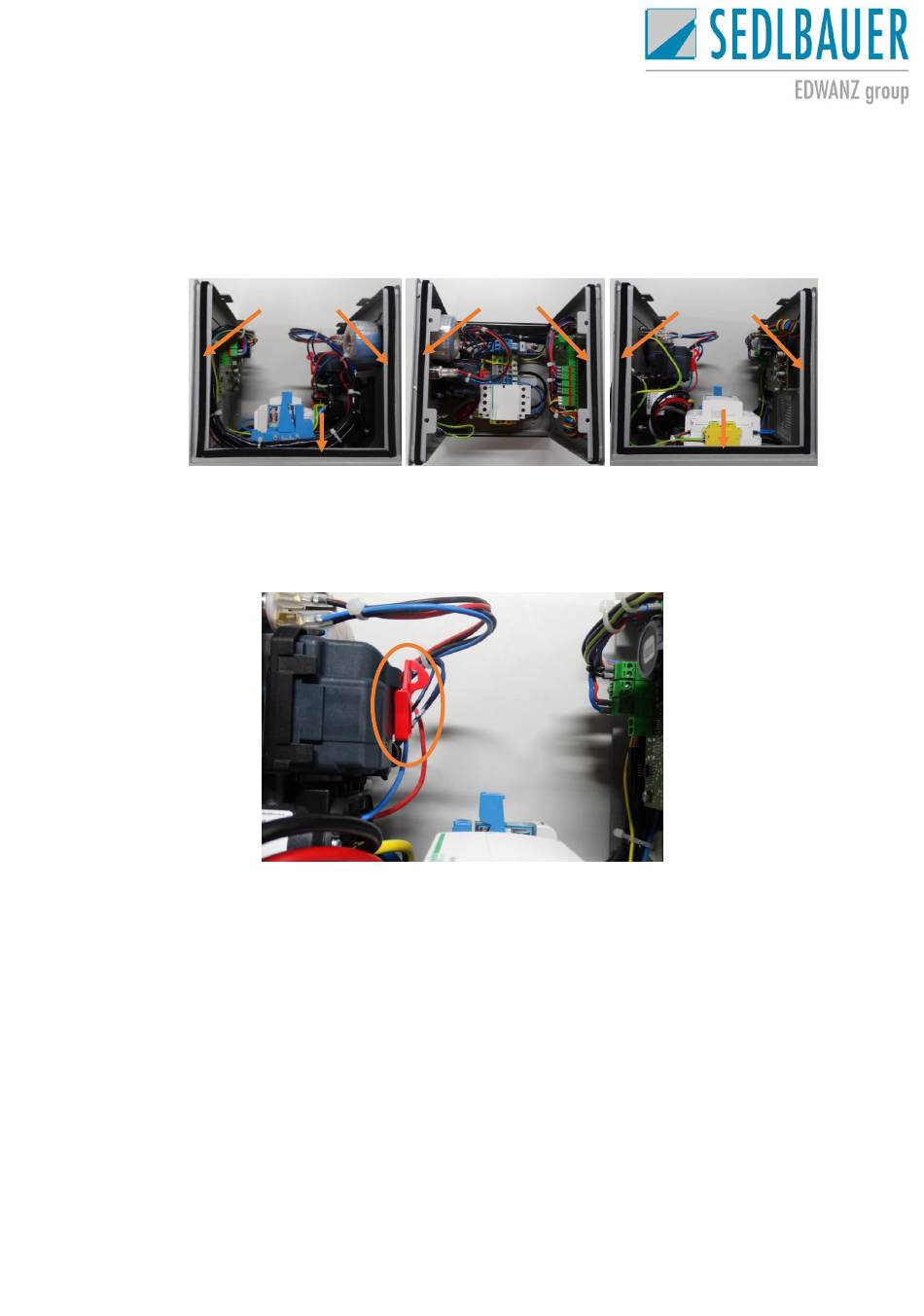

Abbildung 11: Stellung des roten Schließhebels bevor das Gehäuse geschlossen wird.
j) Deckel schließen
o Stellen Sie sicher, dass die Erdung innenseitig am Deckel wieder
angeschlossen ist.
o Prüfen Sie die Stellung des LS-Schalters, Stellung „EIN"
o Die Verriegelung (roter Hebel in Abbildung 11) an der Typ 2 Steckdose
darf nicht blockiert werden.
o Schrauben Sie den Deckel mit den 4 Torx-Schrauben (TTX 20) wieder
fest, siehe Seite 16 Abbildung 4.
Benutzerhandbuch
Abbildung 10: Gehäusedichtungen der SlimBox
21
