SlimBox (Art.-Nr.: 312866)
e) SlimBox an der Wandhalterung/Stele fixieren
o Wandhalterung:
Platzieren Sie die SlimBox an der Wandhalterung, indem Sie die
Ladebox von oben auf die Befestigungsbolzen der Wandhalterung
einfädeln.
Gewindebolzen mit je 1 Unterlegscheibe und 1 Stoppmutter.
o Standsäule/Stele:
Platzieren Sie die SlimBox an der Stele, indem Sie die Ladebox von
oben auf die Befestigungsbolzen der Stele einfädeln. Alle 4, ins
Gehäuseinnere ragenden, Gewindebolzen mit je 1 Unterlegscheibe und
1 Stoppmutter befestigen.
f) Elektrischer Anschluss
!
GEFAHR
Stromschlag / Brand
o 1-phasig: Anschluss der Zuleitung an die Schraubklemmen
(L1 an Klemme L1, N an Klemme N und PE an Klemme PE)
o 3-phasig: Anschluss der Zuleitung L2 und L3 an Schütz
(L2 an Anschluss 4 und L3 an Anschluss 6), L1 an Klemme L1, N an Klemme
N und PE an Klemme PE
o Aderquerschnitt je nach Art der Verlegung und Absicherung
Benutzerhandbuch
Befestigen
Sie

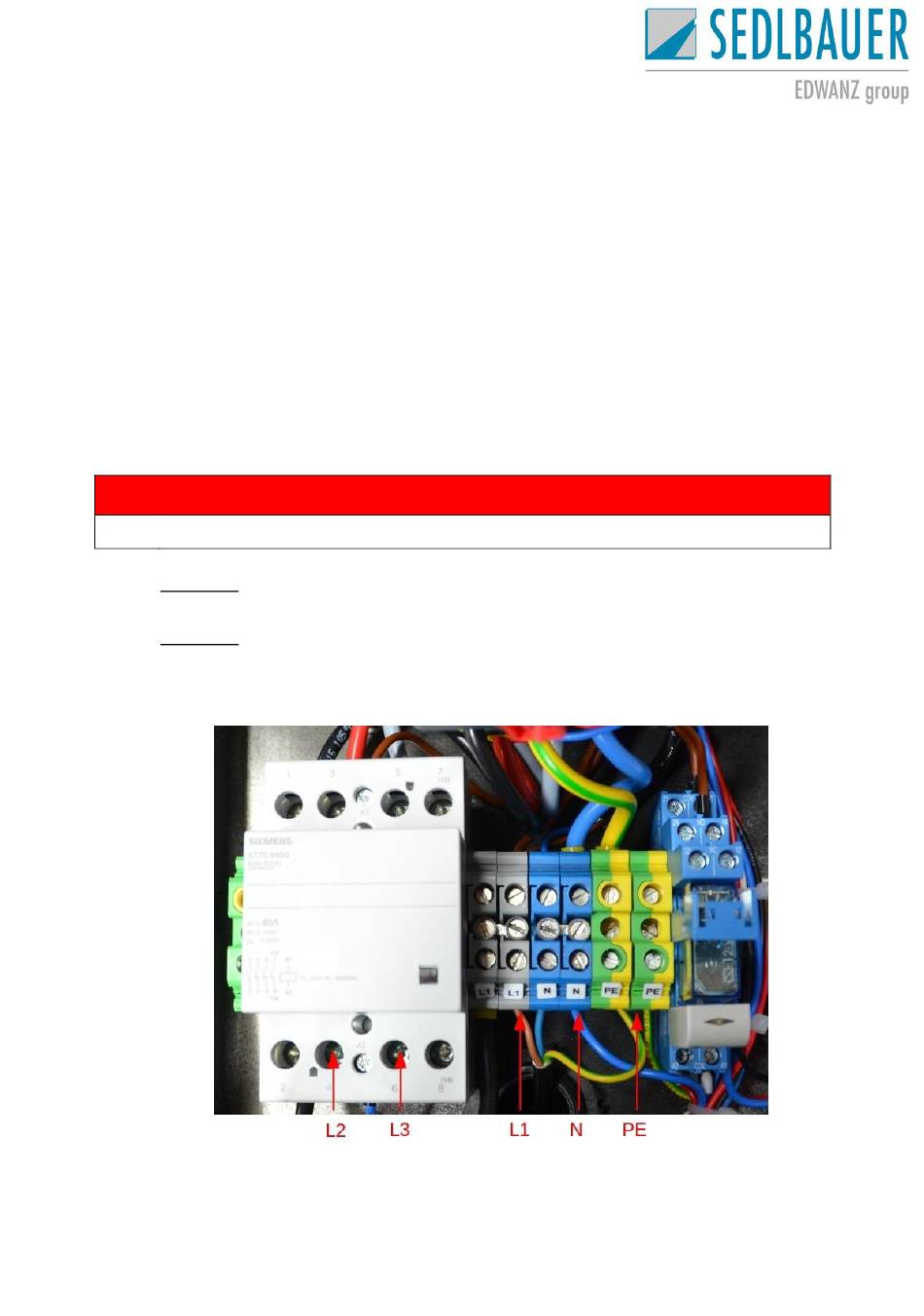

Abbildung 6: Anschluss der Zuleitung
beide,
ins
Gehäuseinnere
ragende,
18
