SlimBox (Art.-Nr.: 312866)
• Freischalten
• Gegen Wiedereinschalten sichern
• Spannungsfreiheit allpolig feststellen
• Erden und kurzschließen (Erden Sie sich vor Berühren eines Bauteils, um
statische Entladungen zu vermeiden!)
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Diese fünf Sicherheitsregeln sollen vor den Arbeiten an elektrischen Anlagen in der
oben genannten Reihenfolge angewandt werden. Nach den Arbeiten werden sie in
der umgekehrten Reihenfolge wieder aufgehoben.
10.5.
Montage und Installation
Vor Arbeitsbeginn Sicherheitshinweise am Anfang dieser Anleitung beachten!
Montage und elektrischer Anschluss nur durch qualifiziertes Fachpersonal!
a) Deckel des Gehäuses entfernen
o Entfernen Sie die 4 Sicherheitsschrauben auf der Unterseite der
SlimBox, siehe Abbildung 4. Sie benötigen dazu einen Torx-
Schraubendreher TTX20.
o Nehmen Sie anschließend den Deckel langsam nach oben ab. Ziehen
Sie dabei sorgfältig die innen am Deckel angebrachte Erdungsklemme
ab.
b) Entfernen der Wandhalterung
o Die Wandhalterung ist zur Auslieferung am Gehäuse montiert.
o Lösen Sie mit einem Sechskantschlüssel die beiden Stoppmuttern an
den Befestigungsbolzen am Gehäuseboden innen hinten.
o Entfernen Sie die Muttern und die Unterlegscheiben.
o Nehmen Sie die Wandhalterung vom Gehäuse ab.

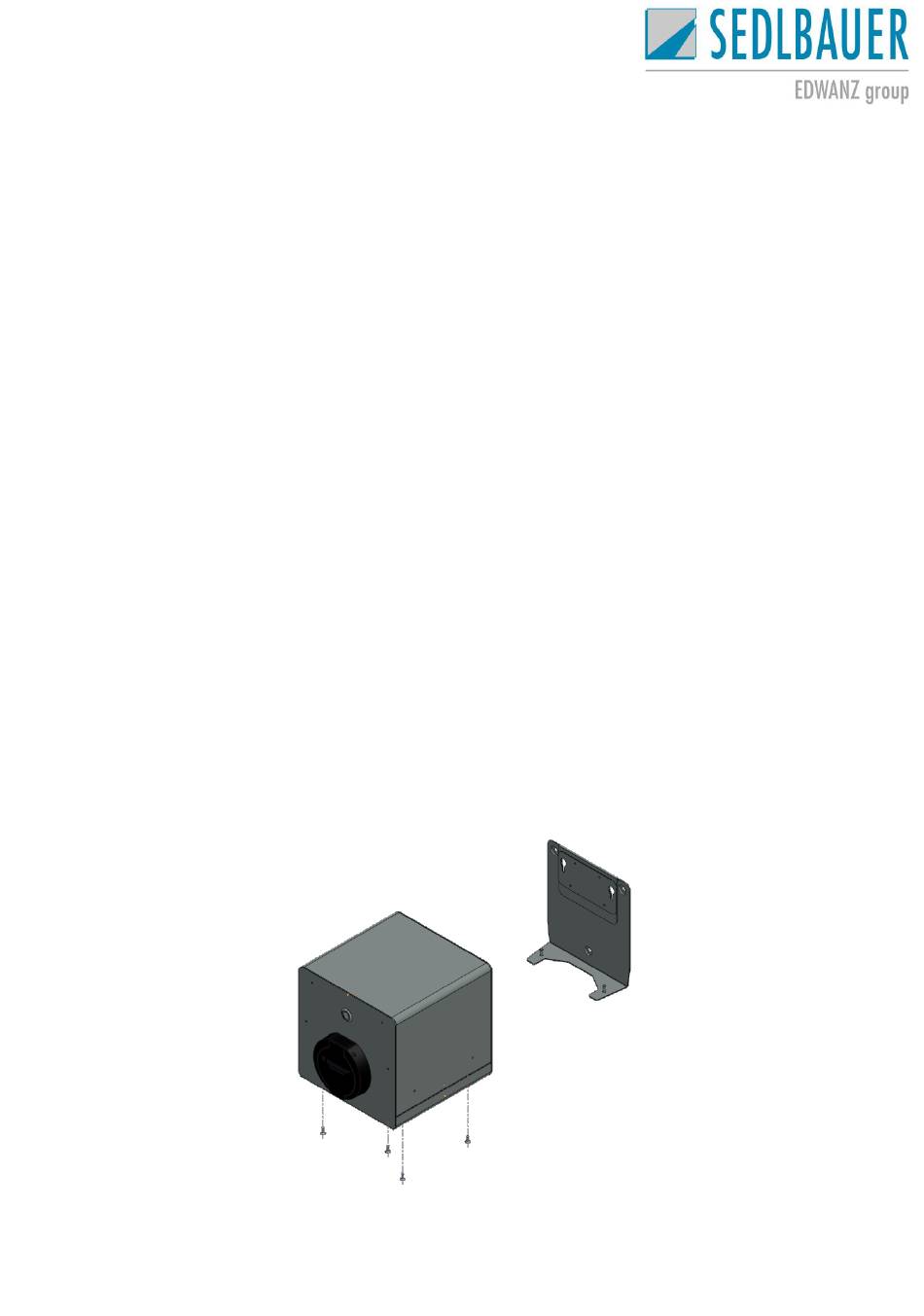

Abbildung 4: SlimBox mit demontierter Wandhalterung und demontierten Befestigungsschrauben des
Benutzerhandbuch
Gehäusedeckels
16
