SlimBox (Art.-Nr.: 312866)
c) Montage der Wandhalterung
o Die SlimBox ist für die Montage an einer stabilen Wand ausgelegt.
o Montieren Sie, wenn möglich, in der Nähe eines elektrischen
Anschlusses
o Empfohlene Montagehöhe: Unterkante ca. 100 cm über dem Boden
o Montage an der Decke möglich, alternativ mit Montagewinkel, nicht
beiliegend, oder mit Montageplatte direkt an die Decke geschraubt.
(Typ 2 Dose zeigt nach unten)
o Befestigen Sie die Wandhalterung an der Wand. Verwenden Sie hierzu
das mitgelieferte Montagezubehör (Seite 9, Abbildung 3).
d) Alternativ: Montage der Standsäule (Stele) (separat erhältlich)
o Für
die
Betonfundament vorbereitet werden. Dieses muss genug stabil sein,
um einen festen Stand der Ladesäule zu gewährleisten. Wir empfehlen
eine Standfläche durch das Fundament von mindestens 400 x 400 mm.
Abbildung 5:
o Die Netzzuleitung wird durch den Betonsockel und durch das mittige
Loch der Bodenplatte der Standsäule verlegt. Das Netzkabel muss
dabei so lang sein, dass 110 cm Anschlusskabel, gemessen von der
oberen Abschlusskante des Fundaments, zur Verfügung stehen.
o Fixieren Sie die Standsäule mit dem, bei der Standsäule, mitgelieferten
Montagezubehör.
Benutzerhandbuch
Montage
der
Standsäule

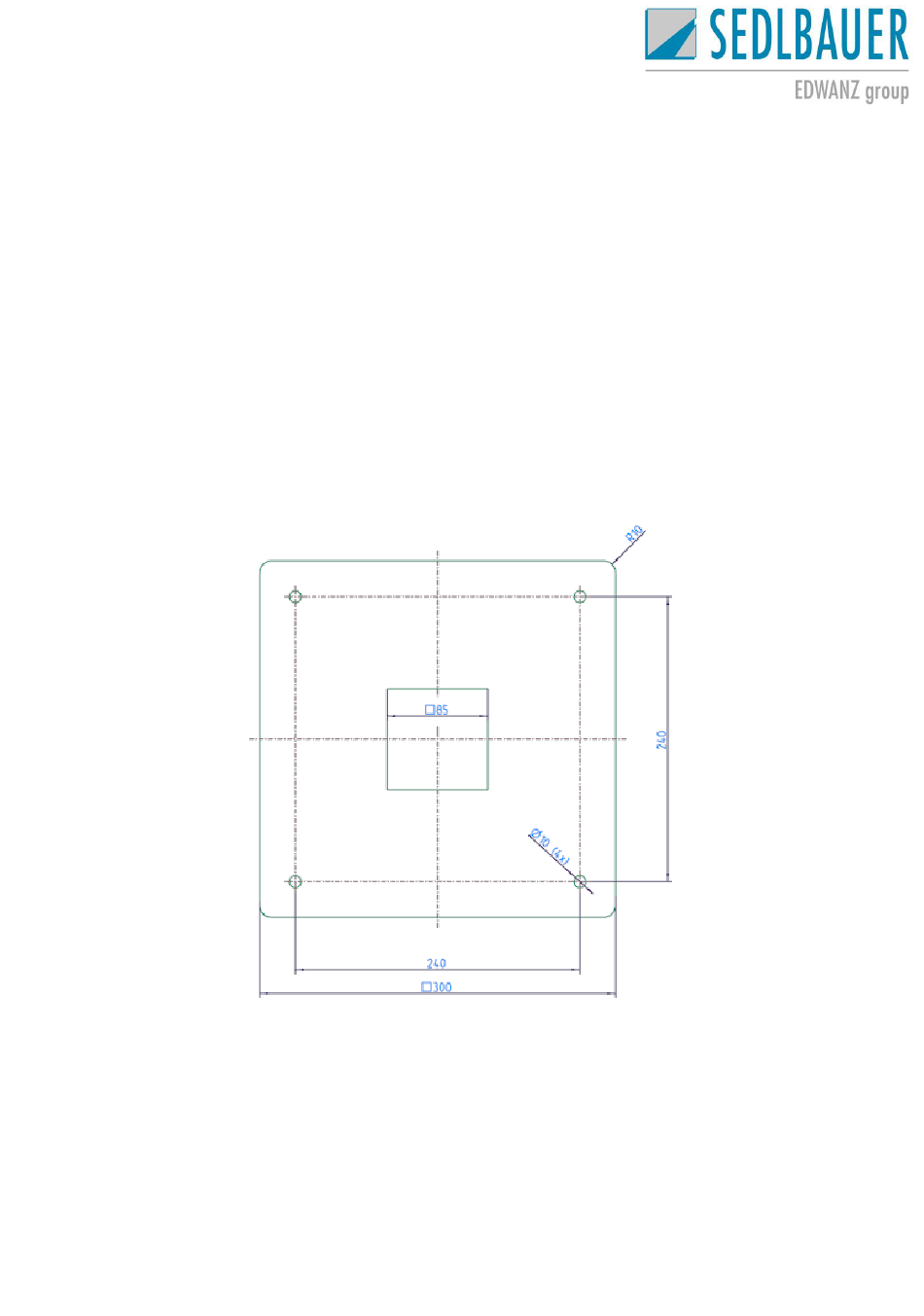

Maßzeichnung der Befestigungsplatte der Standsäule
muss
als
Untergrund
ein
17
