- Seite 1 SlimBox (Art.-Nr.: 312866) Benutzerhandbuch (gemäß DIN EN 62079:2001) Bezeichnung: SlimBox Teilenummer: 312866 Lesen Sie unbedingt das Benutzerhandbuch vor Montage, Installation und Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät! Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
7.2. Störungen und Fehler ................. 16 Servicehinweis ....................17 Außerbetriebnahme ................... 17 Hinweis Änderungen, die dem technischen Entwicklungsfortschritt dienen, sind vorbehalten. Die SEDLBAUER AG kann nicht gewährleisten, dass alle enthaltenen Forderungen, Vorschriften und Normen frei von Schutzrechten Dritter sind. Benutzerhandbuch... -
Seite 3: Vorwort
94481 Grafenau Germany 3. Identifizierung 3.1. Produktmarke und Typbezeichnung Hersteller: SEDLBAUER AG Artikelbezeichnung: SlimBox Artikelnummer: 312866 3.2. Konformitätserklärung mit den Produktnormen Die SlimBox trägt das CE-Zeichen und erfüllt die RoHS Richtlinie. Die entsprechenden Konformitätserklärungen liegen der SEDLBAUER AG vor. Benutzerhandbuch... -
Seite 4: Sicherheitshinweise
SlimBox (Art.-Nr.: 312866) 3.3. Sicherheitshinweise Allgemeines • Lesen Sie das Benutzerhandbuch aufmerksam durch, bevor Sie die SlimBox in Betrieb nehmen. Es enthält wichtige Hinweise für den Einbau, die Sicherheit und den Gebrauch des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. - Seite 5 • Beim nicht sachgemäßen Gebrauch der SlimBox besteht Lebensgefahr. • • • • Die SlimBox sollte nicht als Ablage, Sitzfläche oder zum Anlehnen benutzt werden – Abrissgefahr! • • • • Montieren Sie die SlimBox nicht in unmittelbarer Nähe von Wärmequellen.
- Seite 6 Sie ein beschädigtes Gerät auf keinen Fall in Betrieb. Eine beschädigte SlimBox kann Ihre Sicherheit gefährden! • Die elektrische Sicherheit der SlimBox ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist unabdingbar, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist.
-
Seite 7: Produktbeschreibung

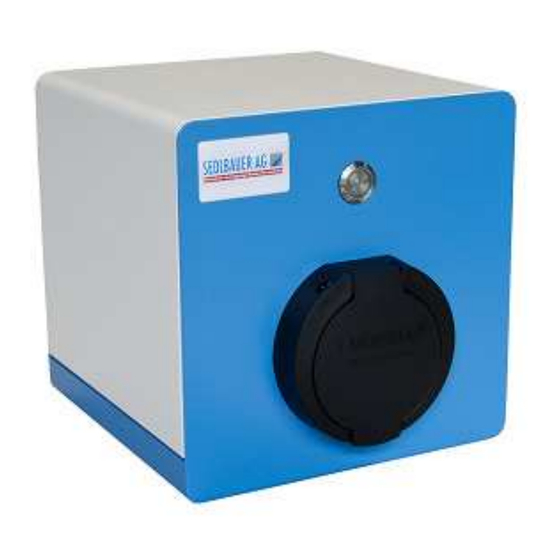

SlimBox (Art.-Nr.: 312866) 4. Produktbeschreibung 4.1. Lieferumfang • Ausstattung A. Gehäuse B. Deckel C. Taster D. Typ2-Steckdose E. Wandhalterung • Innenausstattung F. Schütz (40 A) G. Schraubklemmen H. Trafo I. Relais J. Steuerelektronik Benutzerhandbuch... -
Seite 8: Konstruktion
Kabel mit Fahrzeug und SlimBox verbunden und das Fahrzeug ladebereit ist. Über den Taster kann der Ladevorgang jederzeit abgebrochen werden, d.h. auch Dritte können diesen abbrechen. Daher ist die SlimBox für den privaten und halböffentlichen Raum vorgesehen. Montiert wird die SlimBox an der Wandhalterung (im Lieferumfang enthalten) oder optional an einer Säule, welche als Zubehör erhältlich ist. -
Seite 9: Stromversorgung
Bereiche. 4.4. Stromversorgung Beachten Sie hierzu Kapitel 6! Stromversorgung: Drehstrom 32 A, 400 V (22 kW) Die Anschlussdaten der SlimBox müssen mit denen des Versorgungsnetzes unbedingt übereinstimmen! RCD (I=30 mA) muss im Hausanschluss vorgeschaltet sein! 4.5. Energieverbrauch • Stromversorgung bei 32 A und 400 V (Drehstrom): Max. 22 kWh •... -
Seite 10: Sicherheitsinformationen
Vorschriften und die Zusatzvorschriften der örtlichen Stromversorgungs- unternehmen genau kennt und sorgfältig einhält. • Kontrollieren Sie die SlimBox vor der Montage auf sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät auf keinen Fall in Betrieb. Eine beschädigte SlimBox kann Ihre Sicherheit gefährden! -
Seite 11: Vorbereitung Des Produkts Für Den Gebrauch
SlimBox (Art.-Nr.: 312866) 5. Vorbereitung des Produkts für den Gebrauch 5.1. Transport und Lagerung • Sichern Sie die verpackte SlimBox während des Transports, um Schäden zu vermeiden. • Lagerung der SlimBox nur in trockenen Räumen • Transport- & Lagertemperaturbereich: -25° C bis +40° C 5.2. -
Seite 12: Montage Und Installation
• Montagehöhe: Unterkante ca. 100 cm über dem Boden • Befestigung mit 3 Dübel und 3 Schrauben 2. SlimBox in die Wandhalterung einhängen Auf der Unterseite der SlimBox befinden sich 4 gleich große Löcher, welche für eine Säulenbefestigung dienen. Zwei davon können auch für die Wandhalterung benutzt werden. - Seite 13 SlimBox (Art.-Nr.: 312866) 5. Elektrischer Anschluss • Anschluss der Zuleitung an die Schraubklemmen (L1 an Klemme L1, N an Klemme N und PE an Klemme PE) • Anschluss der Zuleitung L2 und L3 an Schütz (L2 an Anschluss 4 und L3 an Anschluss 6) •...
-
Seite 14: Betriebsanleitung
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die SlimBox sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Beaufsichtigen Sie Kinder, die sich in der Nähe der SlimBox aufhalten. Lassen Sie Kinder nie mit dem Gerät spielen. -
Seite 15: Schutz Von Personen
• Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die SlimBox sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. • Bitte stellen Sie sicher, dass Kinder oder Unbefugte keinen Zugriff auf die SlimBox haben. -
Seite 16: Instandhalten Und Reinigen
• Mechanische Bauteile lassen sich nicht in den Grundzustand bringen. → Wenden Sie sich bitte an den Hersteller: • Offensichtliche Beschädigung der SlimBox. → Rufen Sie bitte bei einer Fachkraft an und verwenden Sie die SlimBox in diesem Zeitraum nicht weiter. Benutzerhandbuch... -
Seite 17: Servicehinweis
Händler, bei dem Sie das Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten. Die SlimBox besteht aus wiederverwertbaren Materialien. Elektrische und elektronische Produkte, inklusive Kabel, Stecker und Zubehör müssen gemäß den örtlichen Vorschriften separat entsorgt werden.
