SEDLBAUER SlimBox Benutzerhandbuch Seite 19

SlimBox (Art.-Nr.: 312866)
g) Anschlussmöglichkeiten
Montage und elektrischer Anschluss nur durch qualifiziertes Fachpersonal!

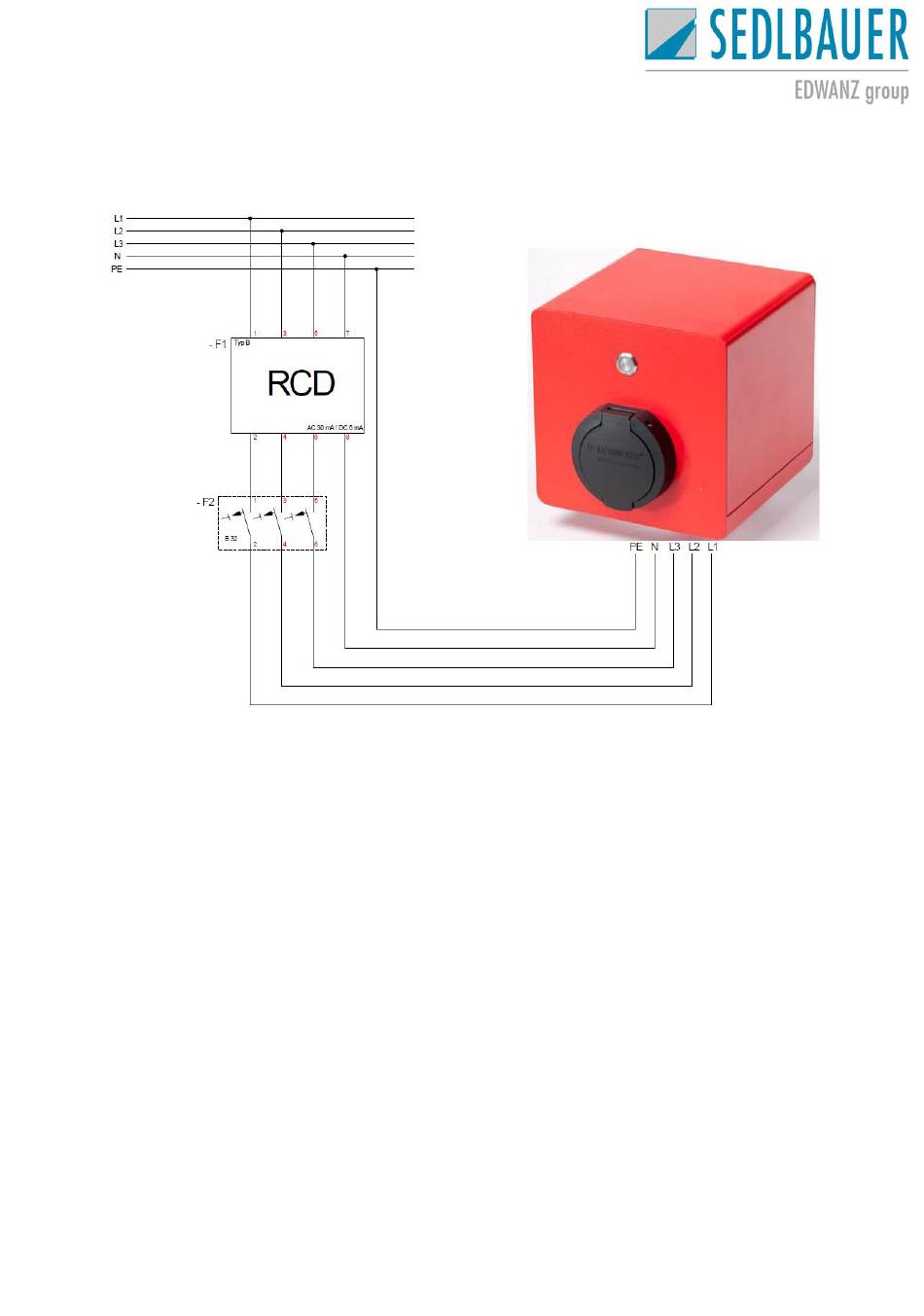

Abbildung 7: Anschluss und Absicherung einer SlimBox
Externes Freischaltgerät:
Durch die an der Rückwand der SlimBox verfügbaren Klemmen, siehe Seite 8
Position L, kann ein externes Freigabegerät (z.B. ein RFID-Lesegerät) mit
potentialfreiem Schaltkontakt angeschlossen werden.
Entfernen Sie hierzu die werkseitig verbaute Brücke (siehe folgende Abbildung 8)
und schließen Sie an diesen Kontakten das externe Freigabegerät an.
Potentialfreier Kontakt Ladevorgang:
Durch die an der Rückwand der SlimBox verfügbaren Klemmen (siehe Seite 8
Position L) wird ein potentialfreier Schließer als Schaltkontakt zur Verfügung
gestellt.
Der Schaltkontakt ist geschlossen, wenn ein Ladevorgang über die Typ 2
Steckdose aktiv ist.
Benutzerhandbuch 19
