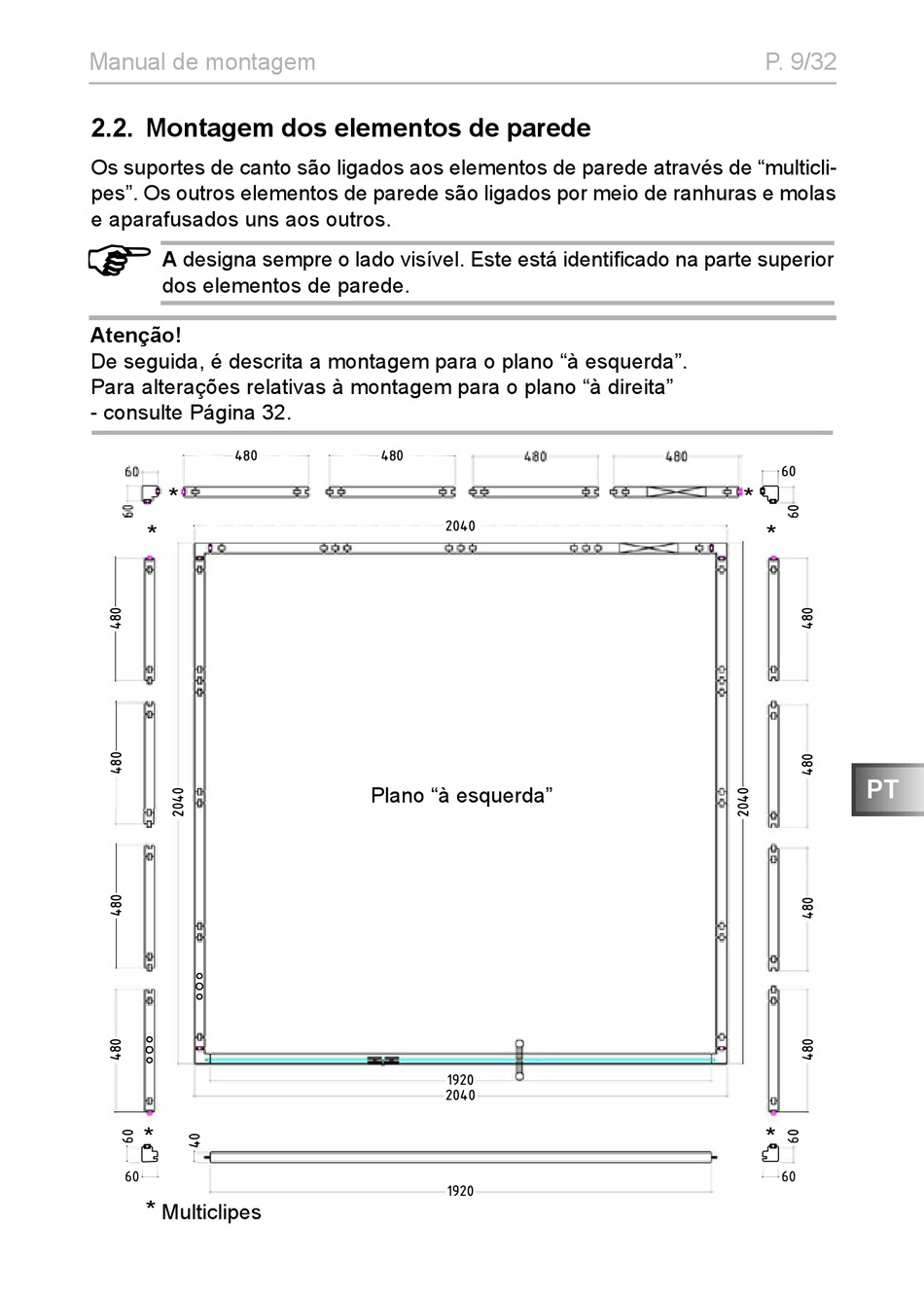

2.2. Montagem dos elementos de parede

Os suportes de canto são ligados aos elementos de parede através de "multicli-
pes". Os outros elementos de parede são ligados por meio de ranhuras e molas
e aparafusados uns aos outros.
A designa sempre o lado visível. Este está identificado na parte superior
dos elementos de parede.
Atenção!
De seguida, é descrita a montagem para o plano "à esquerda".
Para alterações relativas à montagem para o plano "à direita"
- consulte Página 32.
