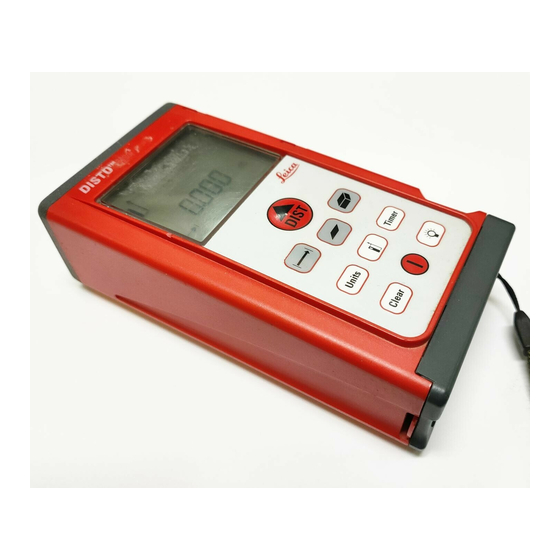

Leica Disto Lite 5 Gebrauchsanweisung

Hand lasermeter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchsanweisung
Version 1.2
Deutsch

Inhaltsverzeichnis

......................................................................... 2
....................................................... 2
.................................................................... 3
............................................ 5
.................................................. 6
.................................................... 10
...................................................... 10
5
DISTO lite
Hand Lasermeter
Herzlichen Glückwunsch zum Kauf Ihres DISTO.
Diese Gebrauchsanweisung enthält neben
den Hinweisen zur Verwendung auch
wichtige Sicherheitshinweise (siehe Kapitel
"Sicherheitshinweise").
Lesen Sie die Gebrauchsanweisung vor der
Inbetriebnahme des Produkts sorgfältig durch.
5
DISTO lite
1.2.0 de
Produktidentifizierung
Die Typenbezeichnung Ihres Produktes ist auf der
Vorderseite angebracht. Die Serien-Nr. befindet sich im
Batteriefach. Übertragen Sie diese Angaben in Ihre
Gebrauchsanweisung und beziehen Sie sich immer auf
diese Angaben, wenn Sie Fragen an unsere Vertretung
oder Servicestelle haben.
Type: DISTO......................................................................
Serien-Nr.: ........................................................................
Kaufdatum: .......................................................................
www.kreitel-vermessungsgeraete.de
info@kreitel-vermessungsgeraete.de
1
Verwendete Symbole
Die in dieser Gebrauchsanweisung verwendeten Symbole
haben folgende Bedeutung:
WARNUNG:
Gebrauchsgefahr oder sachwidrige Verwendung,
die schwere Personenschäden oder den Tod bewirken
kann.
VORSICHT:
Gebrauchsgefahr oder sachwidrige Verwendung,
die nur geringe Personenschäden, aber erhebliche Sach-,
Vermögens- oder Umweltschäden bewirken kann.
Nutzungsinformation, die dem Benutzer hilft,
das Produkt technisch richtig und effizient einzusetzen.
de
en
fr
it
es
pt
nl
da
sv
no
fi
jp
zh
ko
pl
hr
hu
ru
cz
el

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leica Disto Lite 5

Inhaltszusammenfassung für Leica Disto Lite 5

  • Seite 1: Inhaltsverzeichnis

    Gebrauchsanweisung Produktidentifizierung Verwendete Symbole Die Typenbezeichnung Ihres Produktes ist auf der Die in dieser Gebrauchsanweisung verwendeten Symbole Version 1.2 Vorderseite angebracht. Die Serien-Nr. befindet sich im haben folgende Bedeutung: Deutsch Batteriefach. Übertragen Sie diese Angaben in Ihre WARNUNG: Gebrauchsanweisung und beziehen Sie sich immer auf Gebrauchsgefahr oder sachwidrige Verwendung, Inhaltsverzeichnis diese Angaben, wenn Sie Fragen an unsere Vertretung...

  • Seite 2: Tastatur

    3 Zusatzanzeigen (z.B. Zwischenwerte) Tastatur Anzeige (Display) 10 Batterieanzeige 11 Gerät zum Service 12 Licht (ein/ aus) 11 10 D5-Z1 Messen www.kreitel-vermessungsgeraete.de Distanzmessung Flächen Messebene D5-Z2 Einheiten Laser "ein" Clear Messebene (vorne/ hinten) Ein-, Ausschalttaste Information Licht Hauptanzeige (z.B. gemessene Distanz) Timer Distanzmessung 10 Volumen...

  • Seite 3: Bedienung

    Batterien polrichtig einsetzen. Im Zuge einer Funktion (Fläche oder Volumen) können die Bedienung Einzelmessungen schrittweise gelöscht und neu gemessen werden. Nur Alkaline Batterien verwenden. Batterien ein-/ ersetzen Licht Verriegelungsschieber drücken, Endstück nach Anschlagende aufschieben und auf Einrasten achten. Kurz drücken. rechts schieben DISTO ein-/ ausschalten Das Licht wird durch einen Tastendruck ein- oder aus-...

  • Seite 4: Selbstauslöser

    Einstellung bleibt bestehen, bis die Messebene Nach letztem "Beep" erfolgt die Messung, der Messwert verändert, das Gerät automatisch oder manuell ausge- wird angezeigt. schaltet wird. Berechnungen Grundeinstellung: Messebene hinten Fläche Messen drücken bis D5-Z5 Distanzmessung Laser-Dauerbetrieb in der Anzeige erscheint. drücken, der Laser wird eingeschaltet, das Gerät So lange drücken, bis ein langer "Beep"...

  • Seite 5: Benutzerinformationen

    Um nicht in Putzfugen zu messen: Einheit einstellen Freihändig zielen Zieltafel, 3M "Post-it" oder Karton verwenden. (ca. 20 - 40 m): Drücken, bis die aktuelle Einheit (z.B. 0.000m) in der Anzeige erscheint. Zieltafeln 563875 (DIN C6) bzw. 723385 (DIN A4) Transparente Oberflächen verwenden.

  • Seite 6: Sicherheitshinweise

    Lage versetzen, allfällige Gebrauchsgefahren • Verwendung von Zubehör anderer Hersteller, das Umwelt: rechtzeitig zu erkennen, d.h. möglichst im voraus zu von Leica Geosystems nicht ausdrücklich genehmigt Einsatz in dauernd für Menschen bewohnbarer vermeiden. ist. Atmosphäre geeignet, nicht einsetzbar in aggressiver oder •...

  • Seite 7: Verantwortungsbereich Des Betreibers

    Achten Sie auch auf die Sauberkeit der Optik und Unfallverhütungsvorschriften. durch geeignete Sicherheitseinrichtung (z.B. Sicherheits- eventuelle mechanische Beschädigungen der Anschläge • Er benachrichtigt Leica Geosystems, sobald an der Endschalter) sichergestellt ist, dass kein Schaden am DISTO. Ausrüstung Sicherheitsmängel auftreten. entstehen kann.

  • Seite 8: Laserklassifizierung

    Health and Human Service, Code of Federal Obwohl der DISTO die strengen Anforderungen der Der direkte Blick mit dem Fernrohrsucher in den Regulations) einschlägigen Richtlinien und Normen erfüllt, kann Leica www.kreitel-vermessungsgeraete.de reflektierten Laserstrahl des DISTO ist für die Augen Geosystems die Möglichkeit einer Störung anderer Geräte Laserklasse 2 / II Produkte: gefährlich, wenn auf Flächen gezielt wird, die wie ein...

  • Seite 9: Beschilderung

    15 x 10 Laseraustritts- Max. Strahlungsleistung 0.95 mW* öffnung * Messunsicherheit ±5% www.kreitel-vermessungsgeraete.de Max. Strahlungsleistung pro 8 mW Impuls VORSICHT: D5-Z7 Lassen Sie die Produkte nur von einer von Leica Geosystems autorisierten Servicewerkstätte reparieren. D5-Z8 D5-Z9 Sicherheitshinweise DISTO lite 1.2.0 de...

  • Seite 10: Technische Daten

    Bei dieser Meldung Gerät mehrmals in Betrieb Technische Daten Anzeigehinweise nehmen und prüfen, ob die Meldung immer angezeigt wird. Dann bitte Service anrufen, Messgenauigkeit typ.: ± 3mm / max.: ± 5mm unter Angabe der Meldungsnummer. Fehlermeldungen (2x Standardabweichung) Kleinste Anzeigeeinheit erscheint mit daneben stehender Pflege Reichweite...
