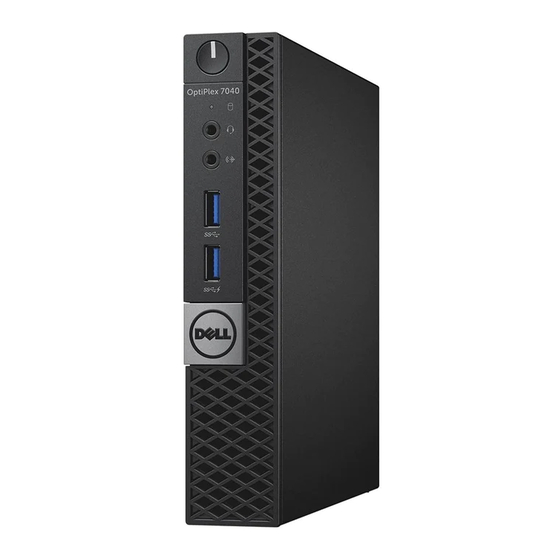

Dell OptiPlex 7040M Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für OptiPlex 7040M:
- Benutzerhandbuch (56 Seiten) ,
- Einstellung und funktionen (16 Seiten) ,
- Installationshandbuch (15 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Dell OptiPlex 7040M
Inhaltszusammenfassung für Dell OptiPlex 7040M
- Seite 1 OptiPlex 7040M Owner's Manual Regulatory Model: D10U Regulatory Type: D10U001 July 2016 Rev. A03...
- Seite 2 Contents Chapter 1: Arbeiten am Computer....................5 Vor der Arbeit an Komponenten im Innern des Computers..................5 Ausschalten des Computers............................. 5 Nach Abschluss der Arbeiten im Innern des Computers....................5 Chapter 2: Entfernen und Einbauen von Komponenten..............6 Empfohlene Werkzeuge..............................6 Entfernen der Abdeckung..............................6 Einbauen der Abdeckung..............................
- Seite 3 Aktualisieren des BIOS ..............................33 System- und Setup-Kennwort............................34 Zuweisen eines System- und Setup-Kennworts....................34 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts........35 Chapter 6: Technische Daten...................... 36 Chapter 7: Kontaktaufnahme mit Dell..................40 Contents...
- Seite 4 © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der...
- Seite 5 2. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. 3. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. 4. Schalten Sie den Computer ein. 5. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. Arbeiten am Computer...
- Seite 6 Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Themen: • Empfohlene Werkzeuge • Entfernen der Abdeckung • Einbauen der Abdeckung • Entfernen der Festplattenbaugruppe • Entfernen des Festplattenlaufwerks aus der Laufwerkshalterung •...
- Seite 7 Einbauen der Abdeckung 1. Setzen Sie die Abdeckung auf den Computer. 2. Schieben Sie die Abdeckung in Richtung der Rückseite des Computers, um sie einzubauen. 3. Ziehen Sie die Schraube fest, um die Abdeckung am Computer zu befestigen. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 8 Installieren des Festplattenlaufwerks in die Laufwerkshalterung 1. Richten Sie die Haltestifte auf der Laufwerkshalterung mit den Aussparungen auf einer Seite des Festplattenlaufwerks aus. 2. Biegen Sie die andere Seite der Laufwerkshalterung und richten Sie die Haltestifte auf der Halterung entsprechend aus, bevor Sie sie in das Festplattenlaufwerk einsetzen.
- Seite 9 Installieren der VGA-Platine 1. Richten Sie den VGA-Anschluss entsprechend aus und setzen Sie ihn in den Steckplatz auf dem Computer ein. 2. Ziehen Sie die Schrauben fest, mit denen die VGA-Platine am Computer befestigt wird. 3. Verbinden Sie das Kabel der VGA-Platine mit dem Anschluss auf der VGA-Platine. 4.
- Seite 10 Installieren des Systemlüfters 1. Verbinden Sie das Lautsprecher- und Lüfterkabel mit den Anschlüssen auf der Systemplatine. 2. Setzen Sie den Systemlüfter in den Computer und verschieben Sie ihn, bis er einrastet. 3. Bauen Sie die Abdeckung ein. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 11 Entfernen des Kühlkörpers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung Festplattenbaugruppe Systemlüfter 3. So entfernen Sie den Kühlkörper: a. Lösen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper am Computer befestigt ist [1]. b.
- Seite 12 VORSICHT: Die Kontaktstifte des Sockels sind empfindlich und können dauerhaft beschädigt werden. Achten Sie sorgfältig darauf, diese Kontaktstifte beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. c. Heben Sie den Prozessor aus dem Sockel [3]. ANMERKUNG: Nachdem Sie den Prozessor entfernt haben, legen Sie ihn in einen antistatischen Behälter zur Wiederverwendung, zur Rücksendung oder zur vorübergehenden Lagerung.
- Seite 13 Einbauen des Lautsprechers 1. Richten Sie die Schlitze auf dem Lautsprecher an den Schlitzen am Systemlüfter aus. 2. Ziehen Sie die Schrauben fest, um den Lautsprecher am Systemlüfter zu befestigen. 3. Führen Sie das Lautsprecherkabel durch die Halterungen am Systemlüfter. 4.
- Seite 14 Einsetzen der Knopfzellenbatterie 1. Halten Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. 3. Bauen Sie folgende Komponenten ein: VGA-Platine Festplattenbaugruppe Abdeckung...
- Seite 15 Installieren der Systemplatine 1. Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. 2. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind.
- Seite 16 Layout der Systemplatine 1. Prozessor 2. Anschluss für CPU-Lüfter 3. Anschluss für internen Lautsprecher 4. Speichermodulanschlüsse 5. USB 3.0-Anschluss 6. Eingriffschalter 7. USB 3.0-Anschluss 8. Line-Out-Anschluss 9. Universelle Audio-Buchse 10. M.2-Sockel1-Anschluss 11. Betriebsschalter 12. Festplattenanschluss 13. M.2-Sockel3-Anschluss 14. Knopfzellenbatterie 15. RJ-45-Ethernet-Anschluss 16.
- Seite 17 Liste kompatibler Monitormodelle Tabelle 1. Modelle für E-Platte, PUZ-Platte und U-Platte Halterung für Rückseitige Monitorhalterungen Monitore der E-Serie Nicht unterstützt E1715S P1914S Unterstützt alle E1916H S2240T Monitormodelle, die nicht mit E-Platten-/ PUZ-Platten-Monitoren kompatibel sind. E1914H P2014H E1916HV P2314T E2014H P2016 E2016H P2714T E2015Hv...
- Seite 18 Tabelle 1. Modelle für E-Platte, PUZ-Platte und U-Platte (fortgesetzt) Halterung für Rückseitige Monitorhalterungen Monitore der E-Serie Nicht unterstützt U2417HWi U3415W UP2414Q UP2715K UP3214Q UP3216Q UZ2215H UZ2315H UZ2715H UP2516D UP2716D U2417H U2717D U2917W UP3017 U3417W Liste kompatibler Monitormodelle...
- Seite 19 Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Themen: • Diagnose-Betriebsanzeige-LED-Codes • Diagnose-Fehlermeldungen • Systemfehlermeldungen Diagnose-Betriebsanzeige-LED-Codes Tabelle 2. Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung Der Computer ist ●...
- Seite 20 Überprüfen Sie die Schreibweise des Befehls, die Position der Leerstellen und den angegebenen Zugriffspfad. CACHE DISABLED DUE TO FAILURE Der im Mikroprozessor integrierte Primär-Cache ist ausgefallen. Wenden Sie sich an Dell. CD DRIVE CONTROLLER FAILURE Das optische Laufwerk reagiert nicht auf die Befehle vom Computer. DATA ERROR Die Daten auf der Festplatte können nicht gelesen werden.
- Seite 21 Fahren Sie anschließend den Computer herunter, installieren Sie das Festplattenlaufwerk erneut und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests (Hard Disk Drive-Tests) von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE 0 Das Festplattenlaufwerk reagiert nicht auf die Befehle des Computers.
- Seite 22 Tastenblock die Kabelverbindung. Starten Sie den Computer neu und berühren Sie Tastatur oder Tasten während der Startroutine nicht. Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)"...
- Seite 23 Das Betriebssystem kann eine bestimmte Spur auf der Festplatte nicht finden. SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft.
- Seite 24 [nnnn]. die Startroutine aufgrund desselben Fehlers nicht abschließen. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Notieren Sie diesen Prüfpunkt und wenden Sie sich an den...
- Seite 25 Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power- on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●...
- Seite 26 Wenn Sie zu lange gewartet haben und bereits das Betriebssystem-Logo angezeigt wird, warten Sie, bis der Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. System-Setup-Optionen ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt...
- Seite 27 Ermöglicht das Anschließen an das Display über WLAN. Für WIDI ist Intel WiFi-Karte, Intel- Grafik und ein WIDI-Receiver im Display (oder WIDI-kompatibles Display) erforderlich. Um die WIDI-Anwendung zu installieren, laden Sie sie auf der dell.com/support-Website herunter. ANMERKUNG: Bei der Installation der WIDI-Anwendung schließen Sie das Display an den integrierten Intel Grafikausgang an.
- Seite 28 Tabelle 6. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Front USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der vorderseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert. Back USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert. USB PowerShare Diese Option ermöglicht das Aufladen der externen Geräte, wie z.
- Seite 29 Tabelle 8. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● PPI Bypass for Enable Commands (PPI-Kennwortumgehung zum Aktivieren von Befehlen) ● Attestation Enable (Bestätigung aktivieren) (Standardeinstellung) ● PPI Bypass for Disable Commands (PPI-Kennwortumgehung zum Deaktivieren von Befehlen) ● Key Storage Enable (Schlüsselspeicher aktivieren) (Standardeinstellung) ●...
- Seite 30 Tabelle 9. Secure Boot (fortgesetzt) Option Beschreibung ● db ● dbx Bei aktivierter Option Custom Mode (Benutzerdefinierter Modus) werden die relevanten Optionen für PK, KEK, db und dbx angezeigt. Die Optionen sind: ● Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei ●...
- Seite 31 Tabelle 12. Energieverwaltung (fortgesetzt) Option Beschreibung ● Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. Die Zeit wird im 12- Stunden-Standardformat notiert (Stunden:Minuten:Sekunden). Sie können die Einschaltzeit ändern, indem Sie die gewünschten Werte in die Felder für Zeit und AM/PM (vor/nach 12:00 mittags) eingeben.
- Seite 32 Tabelle 13. POST-Funktionsweise (fortgesetzt) Option Beschreibung ● Thorough (Gründlich) – Das System lässt während des Startvorgangs keine Schritte aus. ● Auto – Ermöglicht es dem Betriebssystem, diese Einstellung zu steuern (funktioniert nur, wenn das Betriebssystem Simple Boot Flag unterstützt). Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt. Tabelle 14.
- Seite 33 Wenn Sie einen Laptop verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. 3. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
- Seite 34 6. Wählen Sie Ihr Computermodell aus. Die Seite Product Support (Produktunterstützung) wird auf Ihrem Computer angezeigt. 7. Klicken Sie auf Get drivers (Treiber erhalten) und klicken Sie auf View All Drivers (Alle Treiber anzeigen). Die Seite „Drivers and Downloads“ (Treiber und Downloads) wird angezeigt. 8.
- Seite 35 Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Das Kennwort darf die Zahlen 0 bis 9 enthalten. ● Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. ● Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden.
- Seite 36 Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: ● Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. ● Unter Windows 8.1 und Windows 8 klicken oder tippen Sie auf Start >...
- Seite 37 Tabelle 25. Systeminformationen Funktion Technische Daten System-Chipsatz Intel Q170-Chipsatz Tabelle 26. Erweiterungsbus Funktion Technische Daten Bustyp USB 2.0, USB 3.0, SATA 3 und PCle bis zur 3. Generation Busgeschwindigkeit ● USB 2.0-Anschluss – 480 Mbit/s ● USB 3.0-Anschluss – 5 Gbit/s ● SATA 3.0 – 6 Gbit/s ●...
- Seite 38 Tabelle 30. Bedienelemente und Anzeigen (fortgesetzt) Funktion Technische Daten Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb; eine langsam blinkende weiße Anzeige gibt den Ruhemodus des Computers an. Laufwerkaktivitätsanzeige Weiße Anzeige — Eine blinkende weiße Anzeige gibt an, dass der Computer Daten vom Festplattenlaufwerk liest oder Daten darauf schreibt.
- Seite 39 Tabelle 33. Umgebungsbedingungen (fortgesetzt) Funktion Technische Daten Zulässige Stoßeinwirkung Betrieb 40 G Nicht in Betrieb 105 G Höhe über NN: Betrieb –15,2 m bis 3.048 m (–50 Fuß bis 10.000 Fuß) Nicht in Betrieb –15,20 m bis 10.668 m (–50 Fuß bis 35.000 Fuß) Luftverschmutzungsklasse G1 oder niedriger gemäß...
- Seite 40 Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
