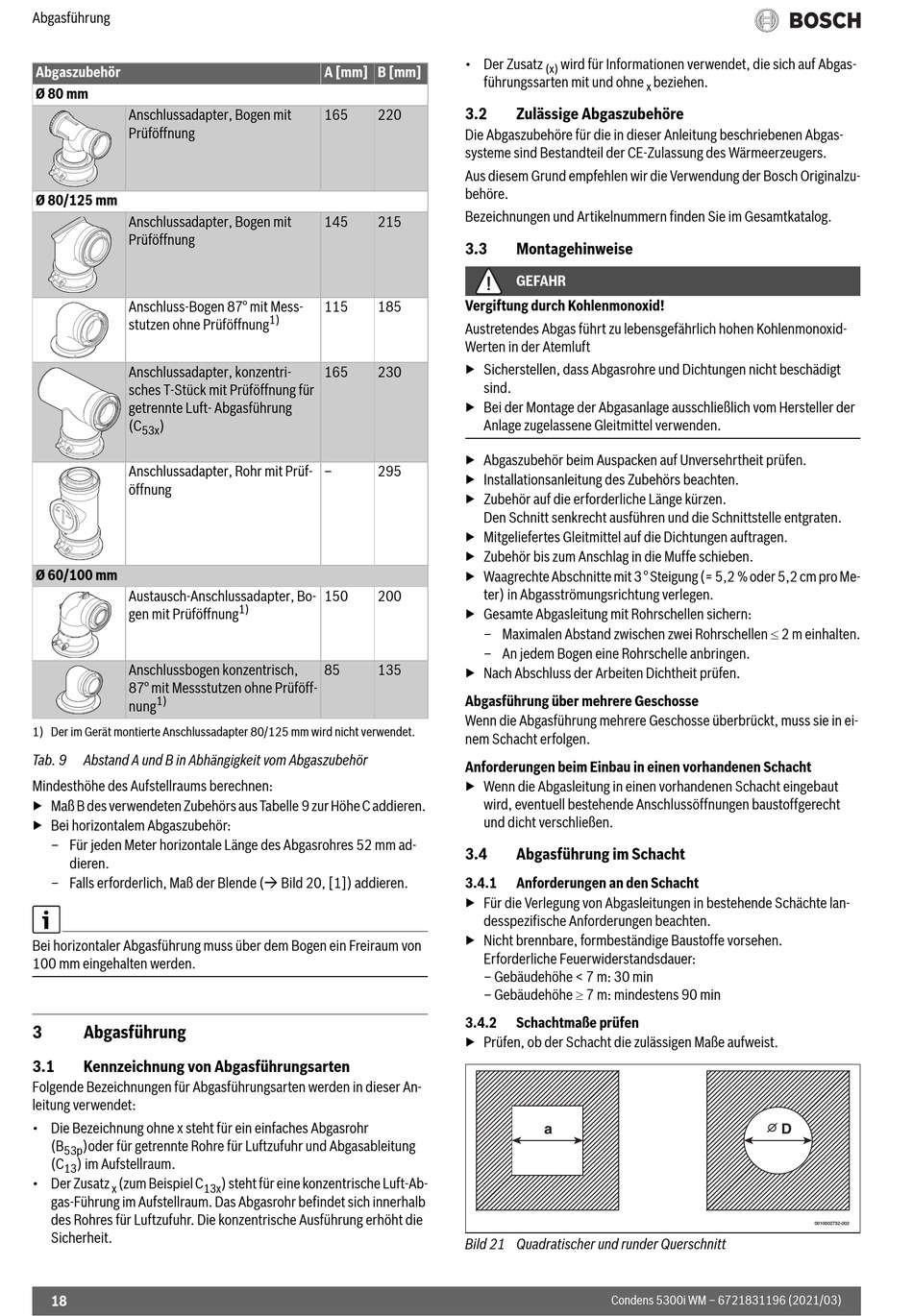

Abgasführung
Abgaszubehör
Ø 80 mm
Anschlussadapter, Bogen mit
Prüföffnung
Ø 80/125 mm
Anschlussadapter, Bogen mit
Prüföffnung
Anschluss-Bogen 87° mit Mess-
stutzen ohne Prüföffnung
Anschlussadapter, konzentri-
sches T-Stück mit Prüföffnung für
getrennte Luft- Abgasführung
(C )
53x
Anschlussadapter, Rohr mit Prüf-
öffnung
Ø 60/100 mm
Austausch-Anschlussadapter, Bo-
gen mit Prüföffnung
Anschlussbogen konzentrisch,
87° mit Messstutzen ohne Prüföff-
1)
nung
1) Der im Gerät montierte Anschlussadapter 80/125 mm wird nicht verwendet.
Tab. 9 Abstand A und B in Abhängigkeit vom Abgaszubehör
Mindesthöhe des Aufstellraums berechnen:
▶ Maß B des verwendeten Zubehörs aus Tabelle 9 zur Höhe C addieren.
▶ Bei horizontalem Abgaszubehör:
– Für jeden Meter horizontale Länge des Abgasrohres 52 mm ad-
dieren.
– Falls erforderlich, Maß der Blende ( Bild 20, [1]) addieren.
Bei horizontaler Abgasführung muss über dem Bogen ein Freiraum von
100 mm eingehalten werden.
3 Abgasführung
3.1 Kennzeichnung von Abgasführungsarten
Folgende Bezeichnungen für Abgasführungsarten werden in dieser An-
leitung verwendet:
• Die Bezeichnung ohne x steht für ein einfaches Abgasrohr
(B )oder für getrennte Rohre für Luftzufuhr und Abgasableitung
53p
(C ) im Aufstellraum.
13
• Der Zusatz (zum Beispiel C
x 13x
gas-Führung im Aufstellraum. Das Abgasrohr befindet sich innerhalb
des Rohres für Luftzufuhr. Die konzentrische Ausführung erhöht die
Sicherheit.
18
A [mm] B [mm]
165 220
145 215
115 185
1)
165 230
– 295
150 200
1)
85 135
) steht für eine konzentrische Luft-Ab-
• Der Zusatz wird für Informationen verwendet, die sich auf Abgas-
(x)
führungssarten mit und ohne
3.2 Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers.
Aus diesem Grund empfehlen wir die Verwendung der Bosch Originalzu-
behöre.
Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog.
3.3

Montagehinweise

GEFAHR
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
Werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro Me-
ter) in Abgasströmungsrichtung verlegen.
▶ Gesamte Abgasleitung mit Rohrschellen sichern:
– Maximalen Abstand zwischen zwei Rohrschellen  2 m einhalten.
– An jedem Bogen eine Rohrschelle anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
nem Schacht erfolgen.
Anforderungen beim Einbau in einen vorhandenen Schacht
▶ Wenn die Abgasleitung in einen vorhandenen Schacht eingebaut
wird, eventuell bestehende Anschlussöffnungen baustoffgerecht
und dicht verschließen.
3.4 Abgasführung im Schacht
3.4.1

Anforderungen an den Schacht

▶ Für die Verlegung von Abgasleitungen in bestehende Schächte lan-
desspezifische Anforderungen beachten.
▶ Nicht brennbare, formbeständige Baustoffe vorsehen.
Erforderliche Feuerwiderstandsdauer:
‒ Gebäudehöhe < 7 m: 30 min
‒ Gebäudehöhe  7 m: mindestens 90 min
3.4.2 Schachtmaße prüfen
▶ Prüfen, ob der Schacht die zulässigen Maße aufweist.
a
Bild 21 Quadratischer und runder Querschnitt
Condens 5300i WM – 6721831196 (2021/03)
beziehen.
x
D
0010002732-002
