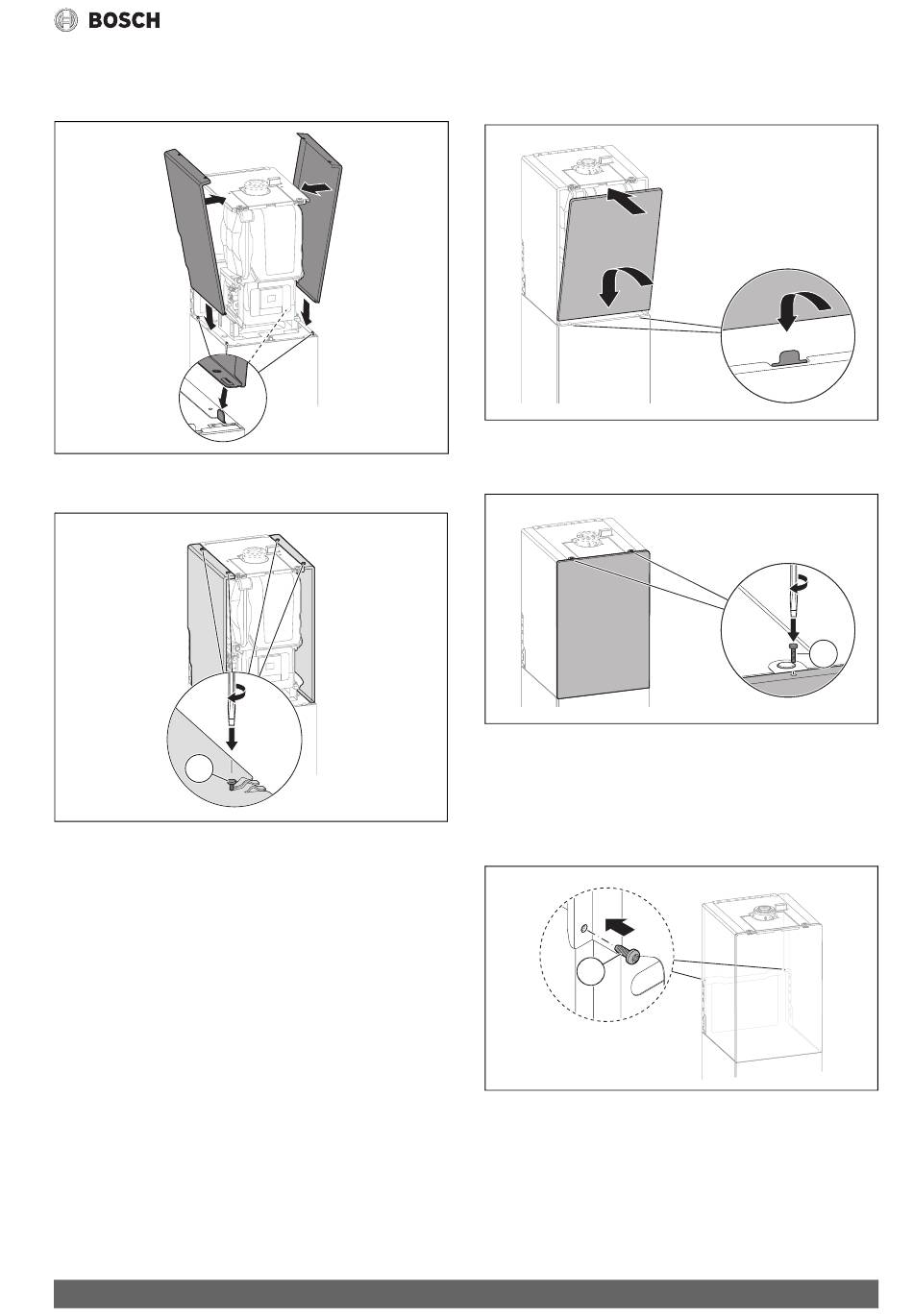

6.12.2 Seitenteile der Geräteverkleidung einsetzen
▶ Seitenteile unten einhängen.
▶ Seitenteile senkrecht stellen.
2.
1.
Bild 134 Seitenteile der Geräteverkleidung einsetzen
▶ Seitenteile oben jeweils mit 2 Schrauben befestigen.
1
Bild 135 Seitenteile der Geräteverkleidung befestigen
[1] 4,8 × 13
Condens 5300i WM – 6721831196 (2021/03)
2.
1.
1.
0010028018-003
3.
0010033625-002
6.12.3 Vorderteil der Geräteverkleidung einsetzen
▶ Vorderteil unten einsetzen.
▶ Vorderteil an der Oberseite einrasten lassen.
Bild 136 Vorderteil der Geräteverkleidung einsetzen
▶ Vorderteil mit Schraube an der linken oder rechten Oberseite
sichern.
Bild 137 Vorderteil der Geräteverkleidung mit Schraube aus Lieferum-
fang sichern
[1] 4,2 × 19
6.12.4 Seitenteile der Geräteverkleidung festschrauben
▶ Für eine feste Verbindung der Geräteverkleidung Seitenteile ver-
schrauben.
1
Bild 138 Seitenteile der Geräteverkleidung auf der linken und rechten
Seite festschrauben
[1] 4,8 × 13
Installation
2.
1.
1.
0010027195-003
3.
1
0010033630-002
0010029750-002
61
