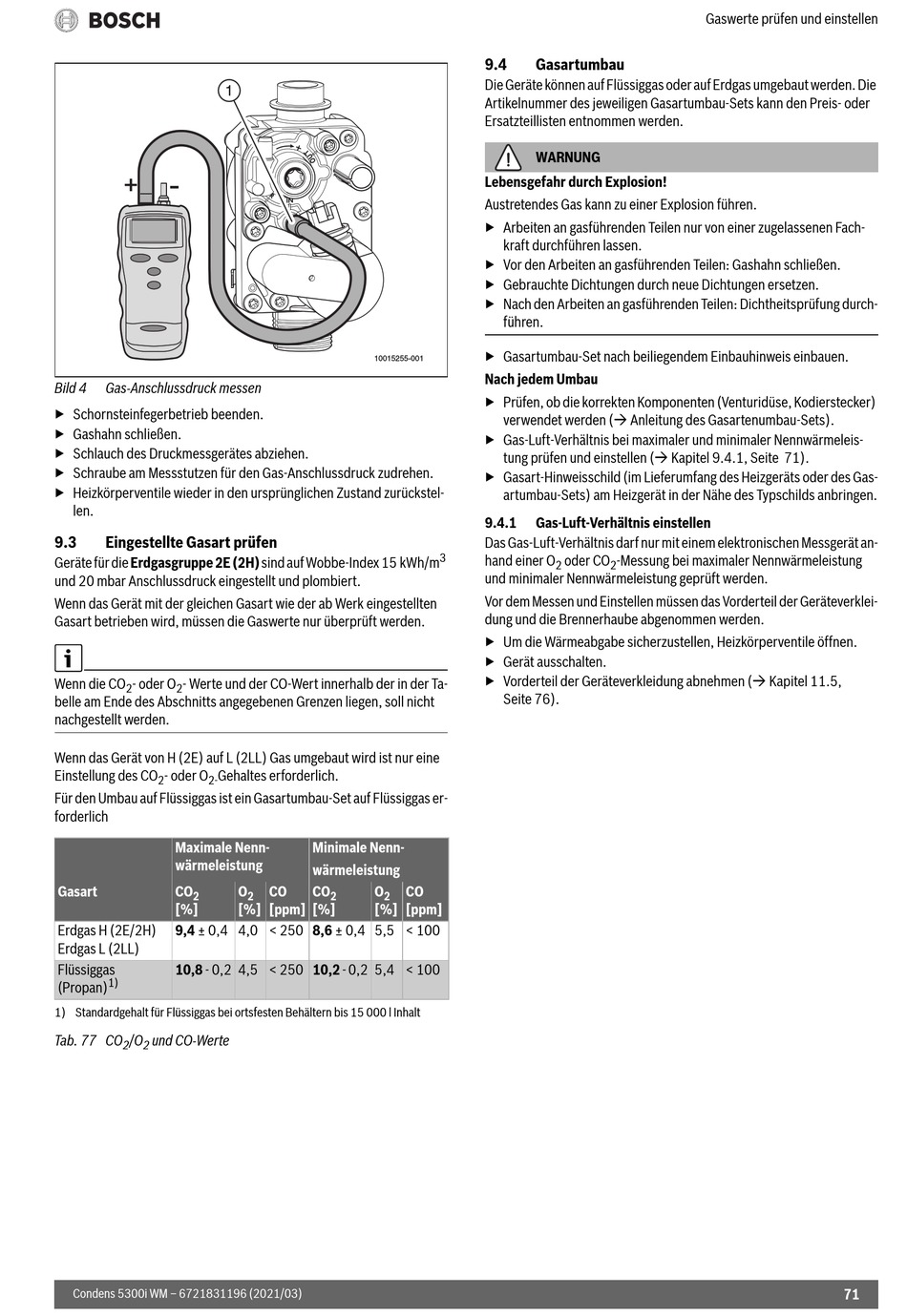

Bild 4 Gas-Anschlussdruck messen
▶ Schornsteinfegerbetrieb beenden.
▶ Gashahn schließen.
▶ Schlauch des Druckmessgerätes abziehen.
▶ Schraube am Messstutzen für den Gas-Anschlussdruck zudrehen.
▶ Heizkörperventile wieder in den ursprünglichen Zustand zurückstel-
len.
9.3 Eingestellte Gasart prüfen
Geräte für die Erdgasgruppe 2E (2H) sind auf Wobbe-Index 15 kWh/m
und 20 mbar Anschlussdruck eingestellt und plombiert.
Wenn das Gerät mit der gleichen Gasart wie der ab Werk eingestellten
Gasart betrieben wird, müssen die Gaswerte nur überprüft werden.
Wenn die CO - oder O - Werte und der CO-Wert innerhalb der in der Ta-
2 2
belle am Ende des Abschnitts angegebenen Grenzen liegen, soll nicht
nachgestellt werden.
Wenn das Gerät von H (2E) auf L (2LL) Gas umgebaut wird ist nur eine
Einstellung des CO - oder O Gehaltes erforderlich.
2 2-
Für den Umbau auf Flüssiggas ist ein Gasartumbau-Set auf Flüssiggas er-
forderlich
Maximale Nenn-
wärmeleistung
Gasart CO
2
[%]
Erdgas H (2E/2H) 9,4 ± 0,4 4,0 < 250 8,6 ± 0,4 5,5 < 100
Erdgas L (2LL)
Flüssiggas 10,8 - 0,2 4,5 < 250 10,2 - 0,2 5,4 < 100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 77 CO /O und CO-Werte
2 2
Condens 5300i WM – 6721831196 (2021/03)
10015255-001
Minimale Nenn-
wärmeleistung
O CO CO O CO
2 2 2
[%] [ppm] [%] [%] [ppm]
9.4

Gasartumbau

Die Geräte können auf Flüssiggas oder auf Erdgas umgebaut werden. Die
Artikelnummer des jeweiligen Gasartumbau-Sets kann den Preis- oder
Ersatzteillisten entnommen werden.
WARNUNG
Lebensgefahr durch Explosion!
Austretendes Gas kann zu einer Explosion führen.
▶ Arbeiten an gasführenden Teilen nur von einer zugelassenen Fach-
kraft durchführen lassen.
▶ Vor den Arbeiten an gasführenden Teilen: Gashahn schließen.
▶ Gebrauchte Dichtungen durch neue Dichtungen ersetzen.
▶ Nach den Arbeiten an gasführenden Teilen: Dichtheitsprüfung durch-
führen.
▶ Gasartumbau-Set nach beiliegendem Einbauhinweis einbauen.
Nach jedem Umbau
▶ Prüfen, ob die korrekten Komponenten (Venturidüse, Kodierstecker)
verwendet werden ( Anleitung des Gasartenumbau-Sets).
▶ Gas-Luft-Verhältnis bei maximaler und minimaler Nennwärmeleis-
tung prüfen und einstellen ( Kapitel 9.4.1, Seite 71).
▶ Gasart-Hinweisschild (im Lieferumfang des Heizgeräts oder des Gas-
artumbau-Sets) am Heizgerät in der Nähe des Typschilds anbringen.
9.4.1 Gas-Luft-Verhältnis einstellen
Das Gas-Luft-Verhältnis darf nur mit einem elektronischen Messgerät an-
3
hand einer O oder CO
2 2
und minimaler Nennwärmeleistung geprüft werden.
Vor dem Messen und Einstellen müssen das Vorderteil der Geräteverklei-
dung und die Brennerhaube abgenommen werden.
▶ Um die Wärmeabgabe sicherzustellen, Heizkörperventile öffnen.
▶ Gerät ausschalten.
▶ Vorderteil der Geräteverkleidung abnehmen ( Kapitel 11.5,
Seite 76).
Gaswerte prüfen und einstellen
-Messung bei maximaler Nennwärmeleistung
