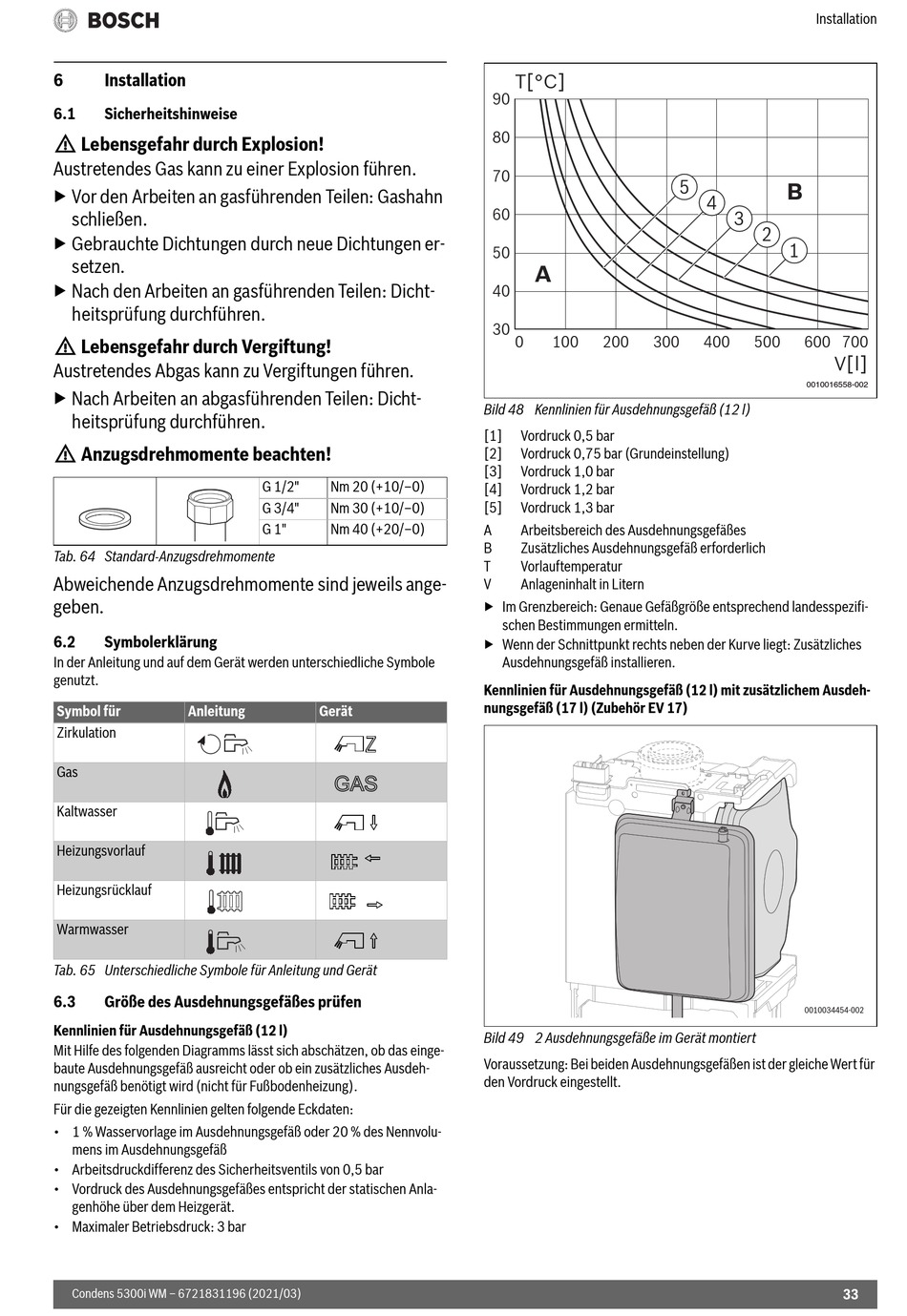

Installation

6.1

Sicherheitshinweise

H Lebensgefahr durch Explosion!
Austretendes Gas kann zu einer Explosion führen.
▶ Vor den Arbeiten an gasführenden Teilen: Gashahn
schließen.
▶ Gebrauchte Dichtungen durch neue Dichtungen er-
setzen.
▶ Nach den Arbeiten an gasführenden Teilen: Dicht-
heitsprüfung durchführen.
H Lebensgefahr durch Vergiftung!
Austretendes Abgas kann zu Vergiftungen führen.
▶ Nach Arbeiten an abgasführenden Teilen: Dicht-
heitsprüfung durchführen.
H Anzugsdrehmomente beachten!
Tab. 64 Standard-Anzugsdrehmomente
Abweichende Anzugsdrehmomente sind jeweils ange-
geben.
6.2 Symbolerklärung
In der Anleitung und auf dem Gerät werden unterschiedliche Symbole
genutzt.
Symbol für

Anleitung

Zirkulation
Gas
Kaltwasser
Heizungsvorlauf
Heizungsrücklauf
Warmwasser
Tab. 65 Unterschiedliche Symbole für Anleitung und Gerät
6.3 Größe des Ausdehnungsgefäßes prüfen
Kennlinien für Ausdehnungsgefäß (12 l)
Mit Hilfe des folgenden Diagramms lässt sich abschätzen, ob das einge-
baute Ausdehnungsgefäß ausreicht oder ob ein zusätzliches Ausdeh-
nungsgefäß benötigt wird (nicht für Fußbodenheizung).
Für die gezeigten Kennlinien gelten folgende Eckdaten:
• 1 % Wasservorlage im Ausdehnungsgefäß oder 20 % des Nennvolu-
mens im Ausdehnungsgefäß
• Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar
• Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla-
genhöhe über dem Heizgerät.
• Maximaler Betriebsdruck: 3 bar
Condens 5300i WM – 6721831196 (2021/03)
G 1/2" Nm 20 (+10/‒0)
G 3/4" Nm 30 (+10/‒0)
G 1" Nm 40 (+20/‒0)
Gerät
T[°C]
90
80
70
60
50
A
40
30
0 100 200 300
Bild 48 Kennlinien für Ausdehnungsgefäß (12 l)
[1] Vordruck 0,5 bar
[2] Vordruck 0,75 bar (Grundeinstellung)
[3] Vordruck 1,0 bar
[4] Vordruck 1,2 bar
[5] Vordruck 1,3 bar
A Arbeitsbereich des Ausdehnungsgefäßes
B Zusätzliches Ausdehnungsgefäß erforderlich
T Vorlauftemperatur
V Anlageninhalt in Litern
▶ Im Grenzbereich: Genaue Gefäßgröße entsprechend landesspezifi-
schen Bestimmungen ermitteln.
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt: Zusätzliches
Ausdehnungsgefäß installieren.
Kennlinien für Ausdehnungsgefäß (12 l) mit zusätzlichem Ausdeh-
nungsgefäß (17 l) (Zubehör EV 17)
Bild 49 2 Ausdehnungsgefäße im Gerät montiert
Voraussetzung: Bei beiden Ausdehnungsgefäßen ist der gleiche Wert für
den Vordruck eingestellt.
Installation
5
B
4
3
2
1
400 500 600 700
V[l]
0010016558-002
0010034454-002
