Angaben zum Produkt
2.11.3 Gerät mit Basismodul (Zubehör CS 35) und vertikalem An-
schluss-Set (Zubehör CS 33)
28
4
3
2
1

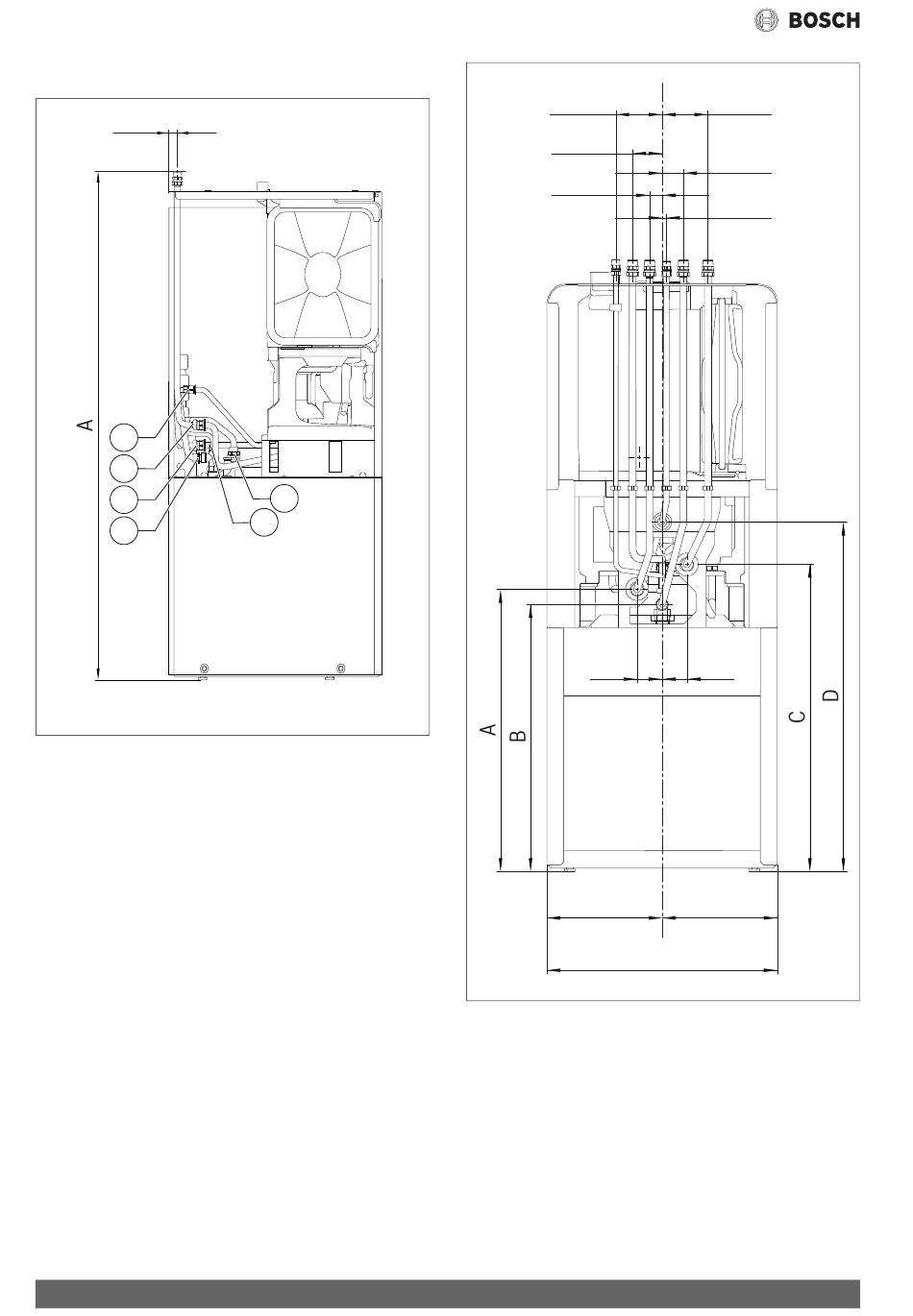

Bild 13 Ansicht von der linken Seite (Maße in mm)
[1] Warmwasser R 3/4"
[2] Heizungsrücklauf R 3/4"
[3] Heizungsvorlauf R 3/4"
[4] Gas R 1/2"
[5] Kaltwasser R 3/4"
[6] Zirkulation R 1/2"
A 1703 mm
14
5
6
0010028986-001
120,5
76,5
32,5
65 65
300
Bild 14 Ansicht von der Rückseite (Maße in mm)
A 842 mm
B 803 mm
C 908 mm
D 1018 mm
Condens 5300i WM – 6721831196 (2021/03)
119,5
55,5
11 ,5
300
600
0010028987-001
