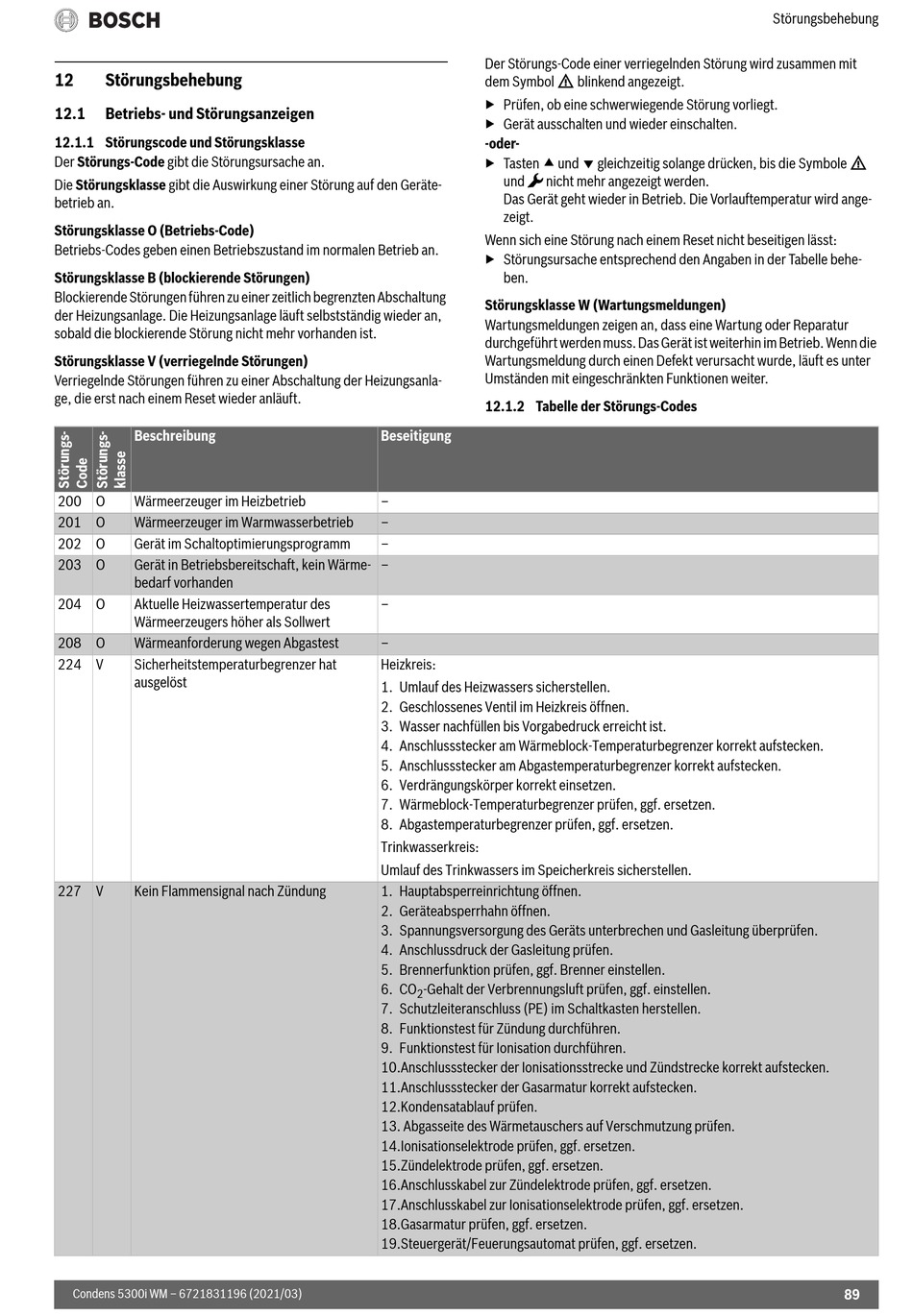

12 Störungsbehebung
12.1 Betriebs- und Störungsanzeigen
12.1.1 Störungscode und Störungsklasse
Der Störungs-Code gibt die Störungsursache an.
Die Störungsklasse gibt die Auswirkung einer Störung auf den Geräte-
betrieb an.
Störungsklasse O (Betriebs-Code)
Betriebs-Codes geben einen Betriebszustand im normalen Betrieb an.
Störungsklasse B (blockierende Störungen)
Blockierende Störungen führen zu einer zeitlich begrenzten Abschaltung
der Heizungsanlage. Die Heizungsanlage läuft selbstständig wieder an,
sobald die blockierende Störung nicht mehr vorhanden ist.
Störungsklasse V (verriegelnde Störungen)
Verriegelnde Störungen führen zu einer Abschaltung der Heizungsanla-
ge, die erst nach einem Reset wieder anläuft.
Beschreibung
200 O Wärmeerzeuger im Heizbetrieb
201 O Wärmeerzeuger im Warmwasserbetrieb
202 O Gerät im Schaltoptimierungsprogramm
203 O Gerät in Betriebsbereitschaft, kein Wärme-
bedarf vorhanden
204 O Aktuelle Heizwassertemperatur des
Wärmeerzeugers höher als Sollwert
208 O Wärmeanforderung wegen Abgastest
224 V Sicherheitstemperaturbegrenzer hat
ausgelöst
227 V Kein Flammensignal nach Zündung
Condens 5300i WM – 6721831196 (2021/03)
Der Störungs-Code einer verriegelnden Störung wird zusammen mit
dem Symbol H blinkend angezeigt.
▶ Prüfen, ob eine schwerwiegende Störung vorliegt.
▶ Gerät ausschalten und wieder einschalten.
-oder-
▶ Tasten  und  gleichzeitig solange drücken, bis die Symbole H
und ! nicht mehr angezeigt werden.
Das Gerät geht wieder in Betrieb. Die Vorlauftemperatur wird ange-
zeigt.
Wenn sich eine Störung nach einem Reset nicht beseitigen lässt:
▶ Störungsursache entsprechend den Angaben in der Tabelle behe-
ben.
Störungsklasse W (Wartungsmeldungen)
Wartungsmeldungen zeigen an, dass eine Wartung oder Reparatur
durchgeführt werden muss. Das Gerät ist weiterhin im Betrieb. Wenn die
Wartungsmeldung durch einen Defekt verursacht wurde, läuft es unter
Umständen mit eingeschränkten Funktionen weiter.
12.1.2 Tabelle der Störungs-Codes
Beseitigung
‒
‒
‒
‒
‒
‒
Heizkreis:
1. Umlauf des Heizwassers sicherstellen.
2. Geschlossenes Ventil im Heizkreis öffnen.
3. Wasser nachfüllen bis Vorgabedruck erreicht ist.
4. Anschlussstecker am Wärmeblock-Temperaturbegrenzer korrekt aufstecken.
5. Anschlussstecker am Abgastemperaturbegrenzer korrekt aufstecken.
6. Verdrängungskörper korrekt einsetzen.
7. Wärmeblock-Temperaturbegrenzer prüfen, ggf. ersetzen.
8. Abgastemperaturbegrenzer prüfen, ggf. ersetzen.
Trinkwasserkreis:
Umlauf des Trinkwassers im Speicherkreis sicherstellen.
1. Hauptabsperreinrichtung öffnen.
2. Geräteabsperrhahn öffnen.
3. Spannungsversorgung des Geräts unterbrechen und Gasleitung überprüfen.
4. Anschlussdruck der Gasleitung prüfen.
5. Brennerfunktion prüfen, ggf. Brenner einstellen.
6. CO -Gehalt der Verbrennungsluft prüfen, ggf. einstellen.
2
7. Schutzleiteranschluss (PE) im Schaltkasten herstellen.
8. Funktionstest für Zündung durchführen.
9. Funktionstest für Ionisation durchführen.
10.Anschlussstecker der Ionisationsstrecke und Zündstrecke korrekt aufstecken.
11.Anschlussstecker der Gasarmatur korrekt aufstecken.
12.Kondensatablauf prüfen.
13. Abgasseite des Wärmetauschers auf Verschmutzung prüfen.
14.Ionisationselektrode prüfen, ggf. ersetzen.
15.Zündelektrode prüfen, ggf. ersetzen.
16.Anschlusskabel zur Zündelektrode prüfen, ggf. ersetzen.
17.Anschlusskabel zur Ionisationselektrode prüfen, ggf. ersetzen.
18.Gasarmatur prüfen, ggf. ersetzen.
19.Steuergerät/Feuerungsautomat prüfen, ggf. ersetzen.
