Metec 826455 Montageanleitung

Citroen Berlingo 2018- / Opel Combo 2018- / Toyota Proace City 2020- / Peugeot Rifter 2018-
Art. 826455

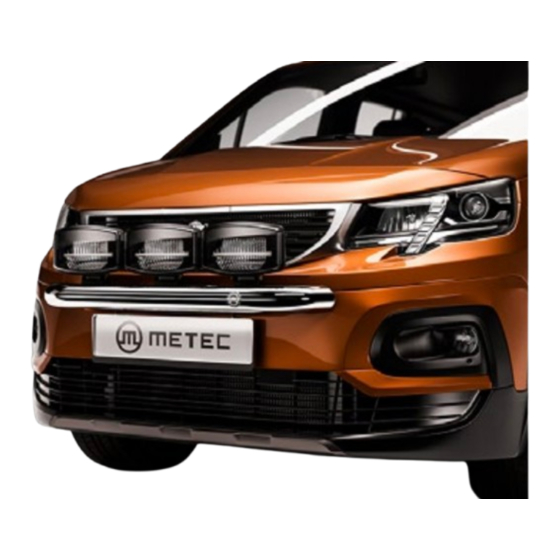

Laternakandur | Lamp holder | Носител фар | Scheinwerferbügel
16
8
14
12
15
7
13
13
Kaal / Weight / Macca / Gewicht: 3,6 kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
10
10
13
13
All Rights Reserved by Tarmetec | www.metec.ee

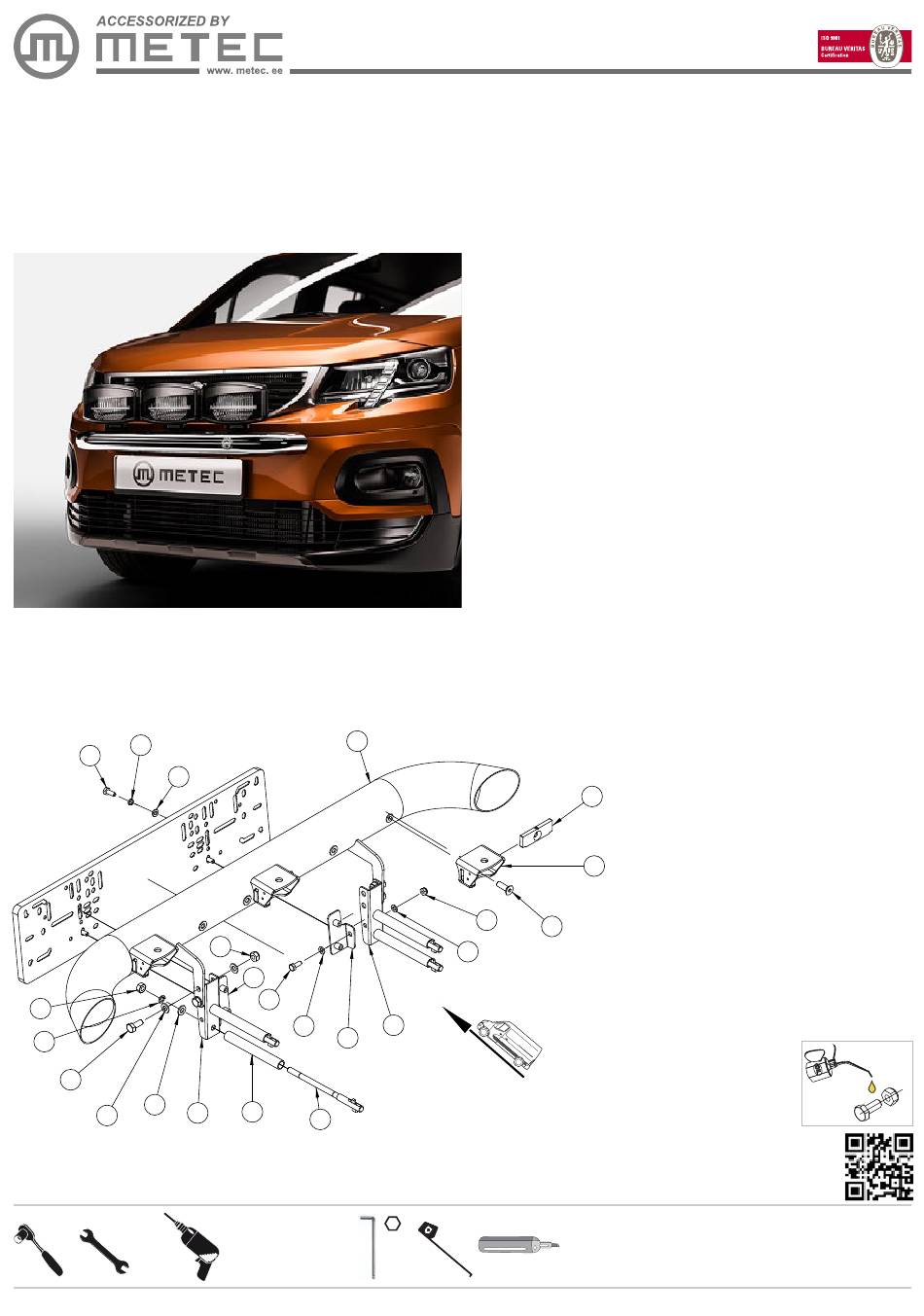

Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
1
11
4
8
14
3
6
2
5
Ø11 L =142 (DIN338)
min
Ø16 L =140 (DIN338)
min
1. Laternakandur / lamp holder / носител фар /
Scheinwerferbügel
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Ankrupolt / blind bolt / анкерный болт / Blindstopfen
6. Puks / bushing / буксa / Buchse D15, L=115
7. Polt / bolt / болт / Bolzen M8x20
8. Polt / bolt / болт / Bolzen M6x16
9. Polt / bolt / болт / Bolzen M8x25
10. Mutter / nut / гайка / Mutter M6
11. Mutter / nut / гайка / Mutter M8 DIN985-A2
12. Mutter / nut / гайка / Mutter M8 DIN934-galZn
13. Seib / washer / шайба / Scheibe 8,4x16x1,6
14. Seib / washer / шайба / Scheibe 6,4x12x1,6
15. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
16. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A6
17. Plaat / plate / пластина / Platte
18. Laterna kinnituskronstein / lamp fixing bracket /
kрепежный кронштейн лампы /
Lampenbefestigungsklammer
10
9
14
2
4
17
18
27.04.2020
8264558
1
2
1
1
4
4
4
6
3
2
4
4
12
8
4
4
3
3
M6 - 11 Nm
M8 - 25 Nm
1/3
