Proline Promag H 100
DN 2...25
(1/12...1 ) "

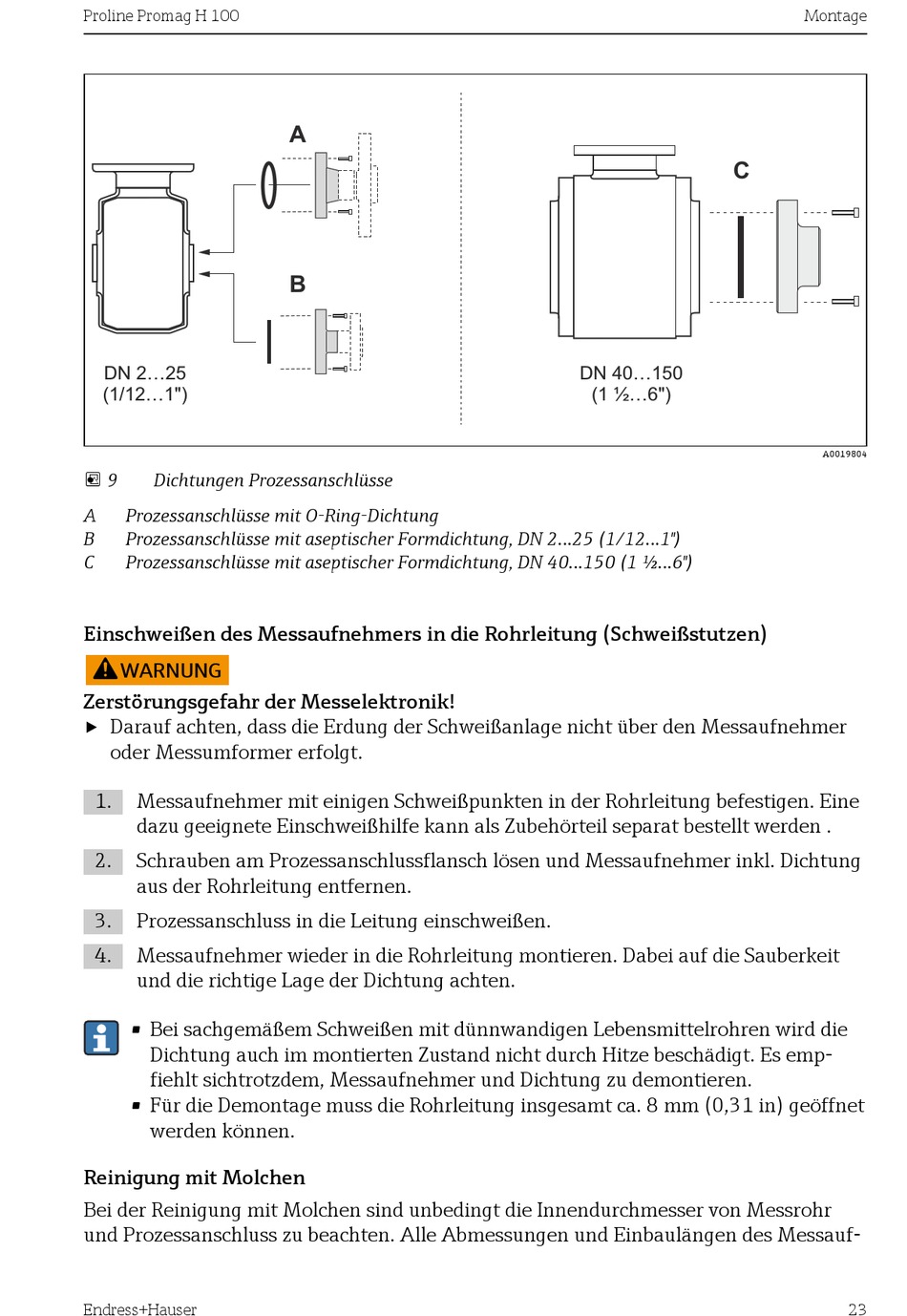

 9 Dichtungen Prozessanschlüsse
A Prozessanschlüsse mit O-Ring-Dichtung
B Prozessanschlüsse mit aseptischer Formdichtung, DN 2...25 (1/12...1")
C Prozessanschlüsse mit aseptischer Formdichtung, DN 40...150 (1 ½...6")
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
WARNUNG
Zerstörungsgefahr der Messelektronik!
‣
Darauf achten, dass die Erdung der Schweißanlage nicht über den Messaufnehmer
oder Messumformer erfolgt.
1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine
dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden .
2. Schrauben am Prozessanschlussflansch lösen und Messaufnehmer inkl. Dichtung
aus der Rohrleitung entfernen.
3. Prozessanschluss in die Leitung einschweißen.
4. Messaufnehmer wieder in die Rohrleitung montieren. Dabei auf die Sauberkeit
und die richtige Lage der Dichtung achten.
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die
Dichtung auch im montierten Zustand nicht durch Hitze beschädigt. Es emp-
fiehlt sichtrotzdem, Messaufnehmer und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm (0,31 in) geöffnet
werden können.
Reinigung mit Molchen
Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr
und Prozessanschluss zu beachten. Alle Abmessungen und Einbaulängen des Messauf-
Endress+Hauser
A
B
C
DN 40...150
( 1 ½ ...6 ) "
Montage
A0019804
