Montage
6.2.3

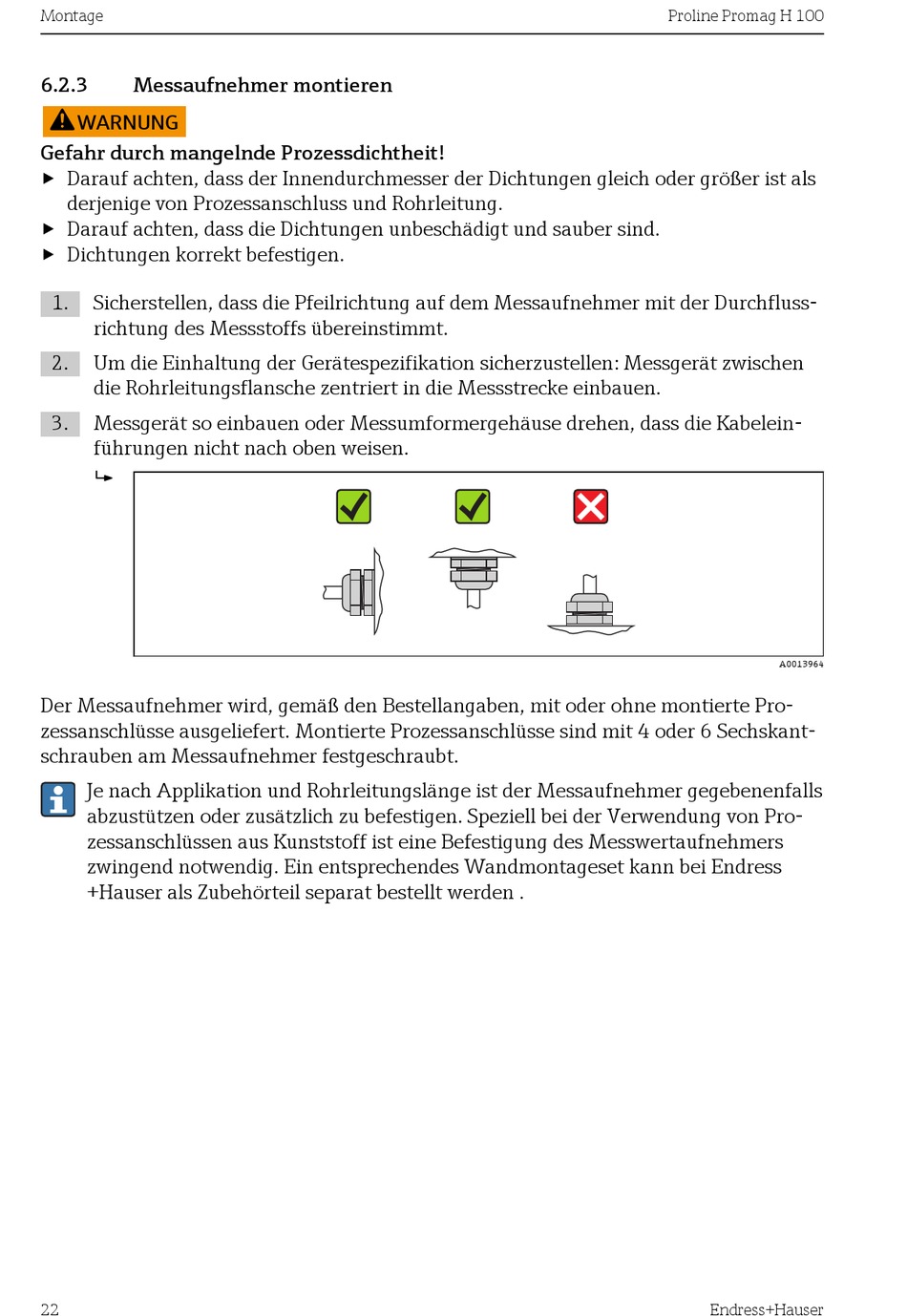

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchfluss-
richtung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen
die Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabelein-
führungen nicht nach oben weisen.

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Pro-
zessanschlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskant-
schrauben am Messaufnehmer festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls
abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Pro-
zessanschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers
zwingend notwendig. Ein entsprechendes Wandmontageset kann bei Endress
+Hauser als Zubehörteil separat bestellt werden .
