Kabeleinführungen - Endress+Hauser Deltabar PMD75B HART Kurzanleitung

Deltabar PMD75B HART

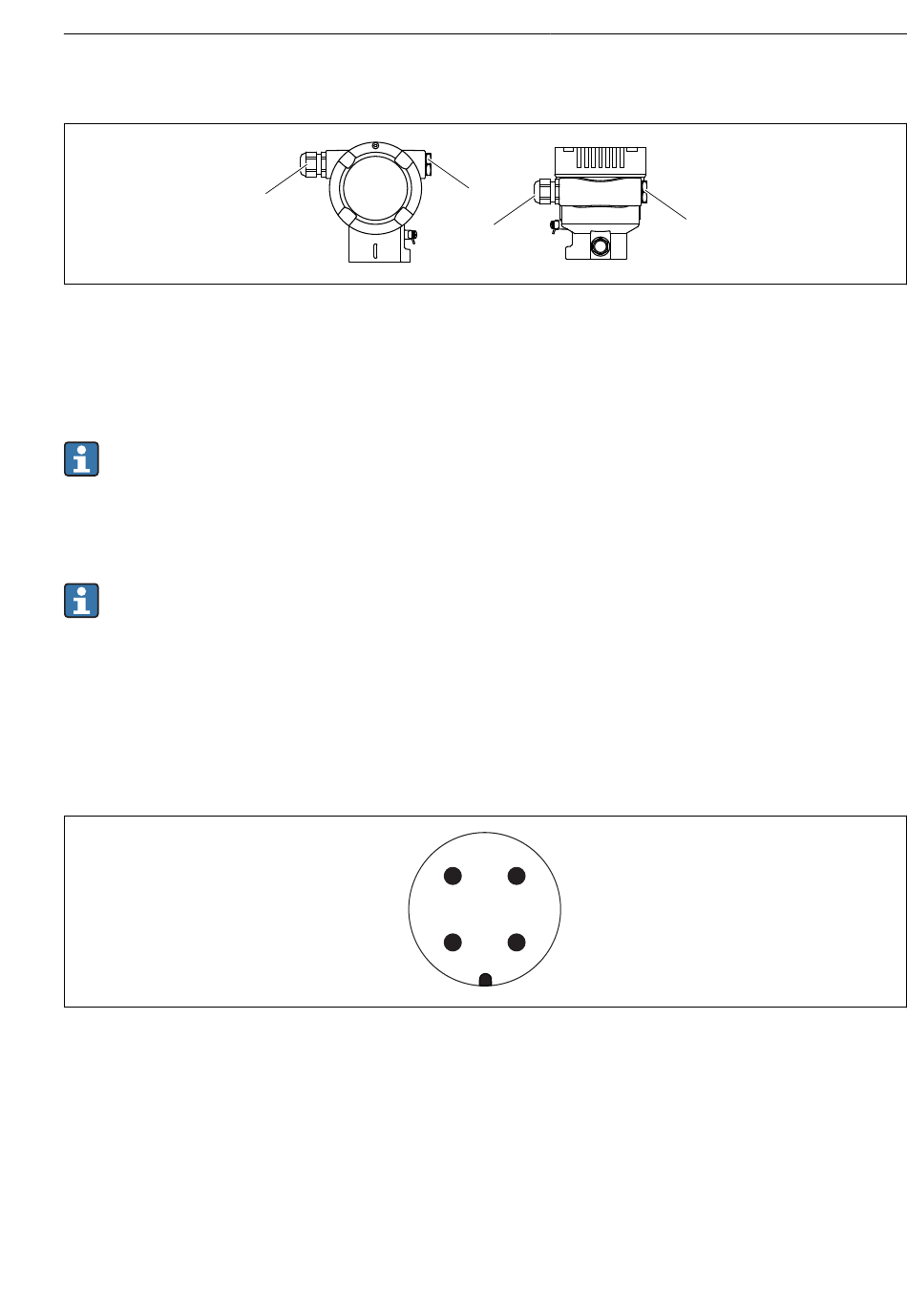

6.2.9 Kabeleinführungen
1 Kabeleinführung
2 Blindstopfen
Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den
Anschlussraum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
6.2.10 Verfügbare Gerätestecker
Bei Messgeräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu
verhindern.
Messgeräte mit Kabelschwanz-Variante
In Vorbereitung.
Messgeräte mit M12-Stecker
1 Signal +
2 nicht belegt
3 Signal –
4 Erde
Endress+Hauser
1
2
1
4 3
1
2
Elektrischer Anschluss
2
A0038156
A0011175
23
