L-TEK TAB4 DClite Bedienungsanleitung Seite 11

TAB4 DClite Funktionstest

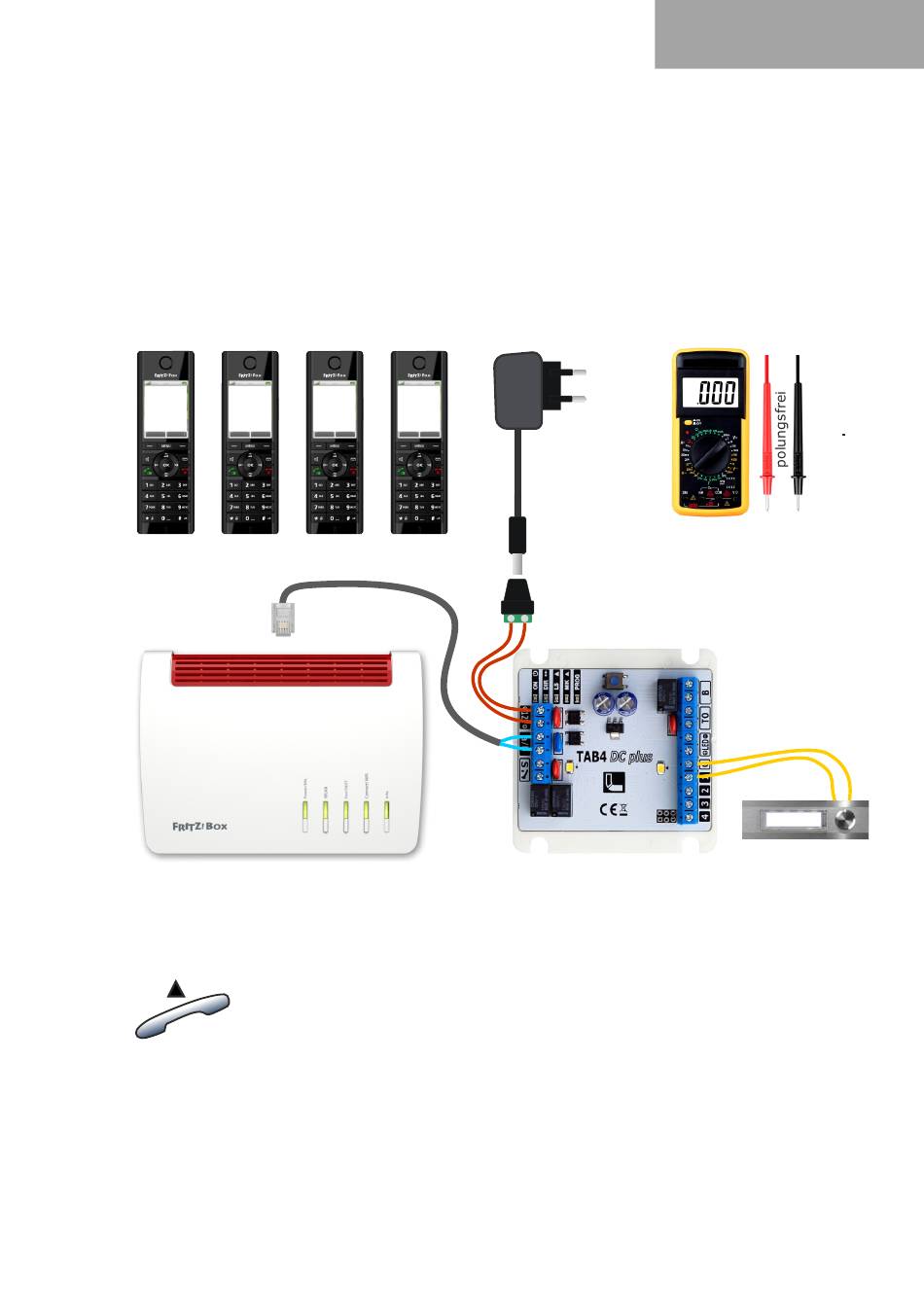

Schliessen Sie am Türsprechmodul Klemmen C und 1
einen beliebigen Taster an. Verbinden Sie mitgelieferte
Netzteil ST12 mit den Klemmen 12V. Die blaue LED ON
blinkt. Verbinden Sie das Türsprechmodul mit dem
RJ11 Verbindungskabel mit der Fritzbox FON1 oder FON2.
Stellen Sie zunächst die Betriebsart Telefon für FON1/2 ein.
Haustüre Haustüre
Telefon1 Telefon1
Sprechen Öffnen Sprechen Öffnen
Drücken Sie den Taster. Das Türsprechmodul sendet die ab Werk
eingestellte Rufnummer **9. (interner Gruppenruf). Alle Telefone läuten.
Falls der Funktionstest nicht erfolgreich war, prüfen Sie die
Spannungen an Klemme a/b und Klemme 12V (polungsfrei).
Danach ist der Funktionstest abgeschlossen.
Haustüre Haustüre
Telefon1 Telefon1
Sprechen Öffnen Sprechen Öffnen
Heben Sie an einem der Telefone den
Hörer ab. Sie können Sprechen, Hören
und auch Programmieren.
TAB4 DClite
Klemme a/b Spannung: 36-39VDC
Klemme 12V Spannung: 12VDC
