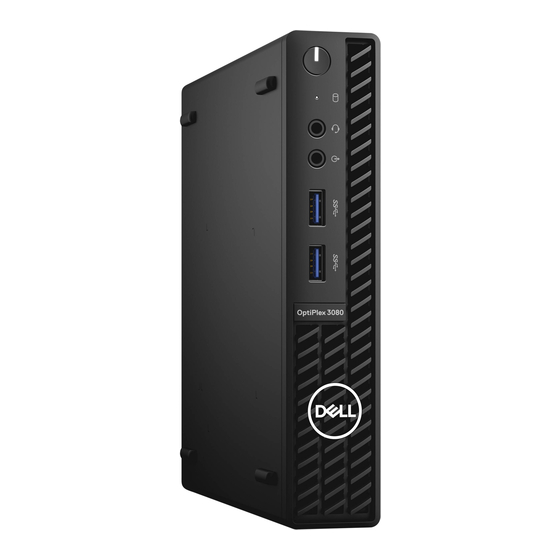

Dell OptiPlex 3080 Micro Servicehandbuch

Dell OptiPlex 3080 Micro Servicehandbuch

Vorschau ausblenden Andere Handbücher für OptiPlex 3080 Micro:
Inhaltsverzeichnis

Werbung

OptiPlex 3080 Micro
Service-Handbuch
Vorschriftenmodell: D14U
Vorschriftentyp: D14U002
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex 3080 Micro

  • Seite 1 OptiPlex 3080 Micro Service-Handbuch Vorschriftenmodell: D14U Vorschriftentyp: D14U002 May 2020 Rev. A00...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 5 Sicherheitshinweise................................5 Vor der Arbeit an Komponenten im Innern des Computers..................5 Sicherheitsvorkehrungen..............................6 Schutz vor elektrostatischer Entladung........................6 ESD-Service-Kit................................7 Nach der Arbeit an Komponenten im Inneren des Computers.................. 8 Kapitel 2: Technologie und Komponenten..................9 USB-Funktionen..................................
  • Seite 4 Einbauen des Prozessors..............................50 Systemplatine..................................51 Entfernen der Systemplatine............................51 Einbauen der Systemplatine............................53 Kapitel 5: Fehlerbehebung......................57 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............57 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............57 Verhalten der Diagnose-LED..............................58 Diagnose-Fehlermeldungen..............................59 Systemfehlermeldungen..............................63 Ein- und Ausschalten des WLAN............................64 Kapitel 6: Wie Sie Hilfe bekommen....................
  • Seite 5: Kapitel 1: Arbeiten Am Computer

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
  • Seite 6: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
  • Seite 7: Esd-Service-Kit

    ● Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.
  • Seite 8: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
  • Seite 9: Kapitel 2: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 1.4 USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht.
  • Seite 10: Kompatibilität

    ● USB 2.0 hatte vier Drähte (Leistung, Masse und zwei für differentielle Daten); USB 3.0/USB 3.1 Gen 1 ergänzt diese durch vier weitere Drähte für zwei Differenzsignale (Empfangen und Übertragen) zu insgesamt acht Verbindungen in den Anschlüssen und Kabeln. ● USB 3.0 /USB-3.1 Gen 1 nutzt anstatt der Halb-Duplex -Anordnung von USB 2.0 die bidirektionalen Datenschnittstelle. Das erweitert die theoretische Bandbreite um das 10-fache.
  • Seite 11: Usb Typ-C

    USB Typ-C USB-Typ C ist ein neuer, extrem kleiner physischer Anschluss. Der Anschluss selbst kann viele verschiedene neue USB-Standards wie USB 3.1 und USB Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB-Typ C ist ein neuer, extrem kleiner Anschlussstandard. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss. Es handelt sich um einen einzelnen Anschlussstandard, der mit jeder Art von Gerät kompatibel sein sollte.
  • Seite 12: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Port für den Anschluss an unterstützte Peripheriegeräte.
  • Seite 13: Vorteile Von Hdmi

    ● Zusätzliche Farbräume - Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden ● 4K-Unterstützung – Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema-Systemen gleichkommen, die in vielen kommerziellen Kinos verwendet werden. ●...
  • Seite 14 Hauptkomponenten Ihres Systems...
  • Seite 15: Kapitel 3: Hauptkomponenten Ihres Systems

    Hauptkomponenten Ihres Systems Hauptkomponenten Ihres Systems...
  • Seite 16 11. M.2-SSD-Laufwerk 12. Festplattenbaugruppe ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Hauptkomponenten Ihres Systems...
  • Seite 17: Kapitel 4: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Themen: • Seitenabdeckung • Frontverkleidung • Festplattenbaugruppe • SSD-Laufwerk • Lüfterbaugruppe • WLAN-Karte • Kühlkörper • Knopfzellenbatterie • Speichermodule • Lautsprecher • Optionale E/A-Module (Typ C/HDMI/VGA/DP/Seriell) • Prozessor • Systemplatine Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 18 Schritte 1. Lösen Sie die Rändelschraube (6x32), mit der die Seitenabdeckung am System befestigt ist. Ausbau und Wiedereinbau...
  • Seite 19: Anbringen Der Seitenabdeckung

    2. Schieben Sie die Seitenabdeckung zur Vorderseite des Systems und heben Sie die Abdeckung vorsichtig vom System ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Seitenabdeckungen und stellt das Installationsverfahren bildlich dar.
  • Seite 20: Frontverkleidung

    Schritte 1. Richten Sie die Seitenabdeckung an den Halterungen auf dem Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Rückseite des Systems, um sie anzubringen. 3. Bringen Sie die zwei Rändelschrauben (6x32) wieder an, mit denen die Seitenabdeckung am System befestigt wird. Nächste Schritte 1.
  • Seite 21: Installieren Der Frontverkleidung

    Frontverkleidung Schritte 1. Hebeln Sie die Halteklammern aus, um die Frontverkleidung vom System zu lösen. 2. Entfernen Sie die Frontblende vom System. Installieren der Frontverkleidung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 22: Festplattenbaugruppe

    Schritte 1. Positionieren Sie die Verkleidung so, dass die Laschen auf die Schlitze am Gehäuse ausgerichtet sind. 2. Drücken Sie auf die Verkleidung, bis die Laschen einrasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 23: Entfernen Der Festplattenlaufwerkhalterung

    Schritte 1. Drücken Sie auf die Freigabelaschen auf der Festplattenbaugruppe und schieben Sie sie in Richtung der Vorderseite des Systems, um sie vom Anschluss auf der Systemplatine zu trennen. 2. Heben Sie die Festplattenbaugruppe aus dem System heraus. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. Entfernen der Festplattenlaufwerkhalterung Voraussetzungen 1.
  • Seite 24: Installieren Der Festplattenlaufwerkhalterung

    Schritte 1. Ziehen Sie an einer Seite der Festplattenlaufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen an der Festplatte zu lösen. 2. Heben Sie das Laufwerk aus der Laufwerkhalterung heraus. Installieren der Festplattenlaufwerkhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 25: Einbauen Der 2,5-Zoll- Festplattenbaugruppe

    Schritte 1. Positionieren Sie das Festplattenlaufwerk in der Festplattenlaufwerkhalterung. 2. Richten Sie die Stifte an der Festplattenlaufwerkhalterung mit den Aussparungen am Laufwerk aus und setzen Sie sie ein. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. Nächste Schritte 1.
  • Seite 26: Ssd-Laufwerk

    Schritte 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem Computer. 2. Schieben Sie die Festplattenbaugruppe in Richtung des Anschlusses auf der Systemplatine, bis die Freigabelaschen einrasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 27: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks

    Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 28: Entfernen Des M.2 2280-Pcie-Ssd-Laufwerks

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2230-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.
  • Seite 29: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 30: Lüfterbaugruppe

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.
  • Seite 31 Ausbau und Wiedereinbau...
  • Seite 32: Einbauen Der Lüfterbaugruppe

    Schritte 1. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der Lüfterbaugruppe. 2. Drücken Sie auf die blauen Laschen an beiden Seiten des Lüfters und schieben Sie den Lüfter nach oben, um ihn aus dem System zu lösen. 3. Drehen Sie die Lüfterbaugruppe um. 4.
  • Seite 33 Ausbau und Wiedereinbau...
  • Seite 34: Wlan-Karte

    Schritte 1. Schließen Sie das Lüfterkabel an den Anschluss auf der Systemplatine an. 2. Drehen Sie die Lüfterbaugruppe um. 3. Drücken Sie auf die Freigabelasche auf der Lüfterbaugruppe und platzieren Sie sie auf dem System, bis sie hörbar einrastet. 4. Führen Sie das Lautsprecherkabel durch die Kabelführungen der Lüfterbaugruppe. Nächste Schritte 1.
  • Seite 35: Einbauen Der Wlan-Karte

    2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Festplattenbaugruppe. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2.
  • Seite 36 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Einbauen. Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2.
  • Seite 37: Kühlkörper

    2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 38: Einsetzen Des Kühlkörpers

    ANMERKUNG: Lösen Sie die Schrauben in der auf dem Kühlkörperetikett angegebenen Reihenfolge (1, 2, 3). 2. Heben Sie den Kühlkörper von der Systemplatine ab. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 39: Knopfzellenbatterie

    ANMERKUNG: Ziehen Sie die Schrauben in der auf dem Kühlkörperetikett angegebenen Reihenfolge (1,2,3) fest. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 40: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Knopfzellenbatterie und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1.
  • Seite 41: Einsetzen Der Speichermodule

    VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern. Berühren Sie nicht die Komponenten auf den Speichermodulen. Schritte 1. Ziehen Sie die Sicherungsklammern vom Speichermodul weg, bis es herausspringt. 2. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 42: Lautsprecher

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.
  • Seite 43: Einbauen Des Lautsprechers

    Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Drücken Sie auf die Freigabelasche und heben Sie den Lautsprecher mit dem Kabel von der Systemplatine. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 44: Optionale E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)

    Schritte 1. Richten Sie den Lautsprecher aus, führen Sie ihn in den Steckplatz ein und drücken Sie ihn, bis die Freigabelasche einrastet. 2. Verbinden Sie das Lautsprecherkabel mit der Systemplatine. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Bringen Sie die Seitenabdeckung 3.
  • Seite 45: Installieren Optionaler E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)

    Installieren optionaler E/A-Module (Typ C/HDMI/VGA/DP/Seriell) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Ausbau und Wiedereinbau...
  • Seite 46 Ausbau und Wiedereinbau...
  • Seite 47 Ausbau und Wiedereinbau...
  • Seite 48 Schritte 1. Um die Dummy-Metallhalterung zu entfernen, setzen Sie einen Schlitzschraubendreher in die Bohrung der Halterung ein. Drücken Sie auf die Halterung, um die Halterung zu lösen, und heben Sie die Halterung aus dem System heraus. 2. Setzen Sie das optionale E/A-Modul (Typ-C/HDMI/VGA/DP/Seriell) von der Innenseite Ihres Computers aus in seinen Steckplatz ein. 3.
  • Seite 49: Prozessor

    Prozessor Entfernen des Prozessors Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Lüfterbaugruppe. 4. Entfernen Sie den Kühlkörper. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar.
  • Seite 50: Einbauen Des Prozessors

    VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen. 3. Heben Sie den Prozessor vorsichtig aus dem Prozessorsockel. Einbauen des Prozessors Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 51: Systemplatine

    alle vier Ecken auf gleicher Höhe. Wenn eine oder mehrere Ecken des Moduls höher als andere liegen, ist der Prozessor falsch eingesetzt. 2. Schließen Sie die Prozessorabdeckung, wenn der Prozessor vollständig im Sockel eingesetzt ist. 3. Drücken Sie den Entriegelungshebel nach unten und drücken Sie ihn unter die Sicherungslasche, um ihn zu verriegeln. Nächste Schritte 1.
  • Seite 52 Ausbau und Wiedereinbau...
  • Seite 53: Einbauen Der Systemplatine

    Schritte 1. Entfernen Sie die Schraube (6-32) zum Befestigen des Festplattenhalters an der Systemplatine. 2. Heben Sie den Festplattenhalter von der Systemplatine. 3. Entfernen Sie die zwei Schrauben (M3x4) und drei Schrauben (6-32), mit denen die Systemplatine am Gehäuse befestigt ist. 4.
  • Seite 54 Ausbau und Wiedereinbau...
  • Seite 55 Schritte 1. Senken Sie die Systemplatine in das System ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Steckplätzen im Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Systems ausgerichtet sind. 2. Bringen Sie die beiden Schrauben (M3x4) und drei Schrauben (6-32) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird.
  • Seite 56 10. Bringen Sie die Seitenabdeckung 11. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Ausbau und Wiedereinbau...
  • Seite 57: Kapitel 5: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
  • Seite 58: Verhalten Der Diagnose-Led

    Tabelle 3. Verhalten der Diagnose-LED Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Nicht behebbarer SPI-Flash- Fehler CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ● Flash mit neuester BIOS- eine Beschädigung des BIOS...
  • Seite 59: Diagnose-Fehlermeldungen

    Tabelle 3. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag PCI- oder Videokarten-/ Bauen Sie die Systemplatine Chipfehler wieder ein. BIOS-Wiederherstellungsimage ● Flash mit neuester BIOS- nicht gefunden Version ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden.
  • Seite 60 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den Datenträger oder es steht nicht genügend Speicherplatz auf dem...
  • Seite 61 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
  • Seite 62 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
  • Seite 63: Systemfehlermeldungen

    Sie die Systemspeicherüberprüfung (System Memory) und die Tastatur-Controller-Tests (Keyboard Controller) von Dell Diagnostics aus oder wenden Sie sich an Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Legen Sie einen Datenträger in das Laufwerk ein und versuchen Sie es erneut.
  • Seite 64: Ein- Und Ausschalten Des Wlan

    Tabelle 5. Systemfehlermeldungen (fortgesetzt) Systemmeldung Beschreibung außerhalb des normalen Wertebereichs liegender Parameter kann auf ein mögliches Problem mit dem Festplattenlaufwerk hinweisen.) Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten.
  • Seite 65: Kapitel 6: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
