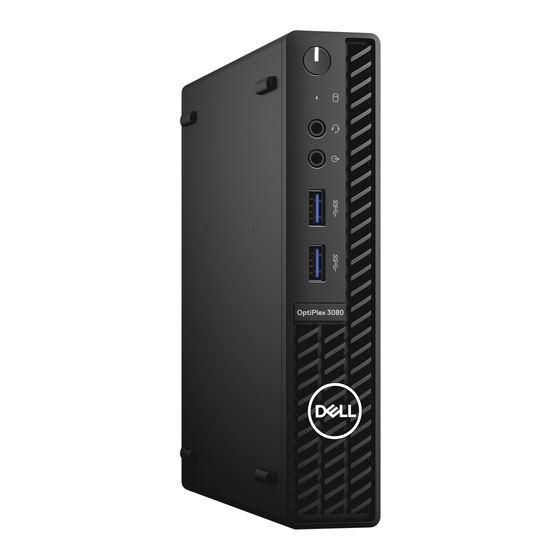

Dell OptiPlex 3080 Micro Einrichtungshandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 3080 Micro:
- Servicehandbuch (65 Seiten) ,
- Einrichtung und technische daten (37 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3080 Micro
Inhaltszusammenfassung für Dell OptiPlex 3080 Micro
- Seite 1 OptiPlex 3080 Micro Handbuch zu Setup und technischen Daten Vorschriftenmodell: D14U Vorschriftentyp: D14U002 July 2020 Rev. A01...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Computer einrichten......................5 Kapitel 2: Gehäuseübersicht......................10 Vorderansicht..................................10 Rückansicht................................... 11 System board Layout................................12 Kapitel 3: Technische Daten......................13 Abmessungen und Gewicht..............................13 Chipsatz....................................14 Prozessoren..................................14 Betriebssystem..................................15 Speicher....................................16 Intel Optane-Speicher................................16 Ports und Anschlüsse................................17 Kommunikation..................................17 Grafik- und Video-Controller.............................. 18 Audio und Lautsprecher.............................. - Seite 4 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................34 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 34 System- und Setup-Kennwort............................35 Zuweisen eines System-Setup-Kennworts........................35 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............36 Kapitel 6: Wie Sie Hilfe bekommen....................37 Kontaktaufnahme mit Dell..............................37 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Computer Einrichten
Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten... - Seite 6 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 7 5. Drücken Sie den Betriebsschalter. Computer einrichten...
- Seite 8 6. Stellen Sie das Setup des Windows-Systems fertig. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden: Geben Sie das Kennwort für das Drahtlosnetzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 9 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) Dell Apps Details SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und Software des Computers. ANMERKUNG: Nehmen Sie eine Verlängerung oder ein Upgrade der Garantie vor, indem Sie auf das Ablaufdatum in SupportAssist klicken.
-
Seite 10: Kapitel 2: Gehäuseübersicht
Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • System board Layout Vorderansicht 1. Netzschalter mit Diagnose-LED 2. Festplatten-Aktivitätsanzeige 3. Universelle Audio-Anschlussbuchse 4. Ausgangsanschluss (retaskingfähiger Eingang) 5. USB 3.2 Gen 1-Anschlüsse (Typ A) (2) Gehäuseübersicht... -
Seite 11: Rückansicht
Rückansicht 1. Anschlüsse für externe Antennen 2. Serieller/Video-Anschluss (seriell/PS2/DP 1.4/HDMI 2.0b/VGA) (optional) 3. USB 2.0-Anschluss mit Smart Power On 4. USB 3.2 Gen 1-Anschlüsse (Typ A) (2) 5. Kabelhalter 6. Flügelschraube 7. Vorrichtung für Vorhängeschloss 8. Netzanschluss-Port 9. HDMI 1.4-Port 10. -
Seite 12: System Board Layout
System board Layout 1. M.2 WLAN connector 2. M.2 SSD PCIe connector 3. Coin-cell battery 4. Optional video connector (VGA Port/DisplayPort 1.4 Port/HDMI 2.0b Port) 5. Optional Keyboard and mouse serial port connector 6. Processor socket 7. CPU Fan connector 8. -
Seite 13: Kapitel 3: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 14: Chipsatz
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 15: Integrierte Grafikkarte
Geräteproduktion und für die Dauer von fünf Jahren nach der Produktion, einschließlich Fall- und Spring-Versionen von Microsoft. Auf der Website „Dell Windows as a Service (WAAS)“ finden Sie weitere Informationen über die Unterstützung von N-2 und die Windows- Betriebssystemunterstützung über eine Dauer von 5 Jahren. Die Website finden Sie unter diesem Link: Plattformen, die für bestimmte Versionen von Windows 10 qualifiziert sind... -
Seite 16: Speicher
Speicher ANMERKUNG: Eine Mehrfach-DIMM-Speicheroption wird empfohlen, um jegliche Leistungsminderung zu vermeiden. Wenn die Systemkonfiguration integrierte Grafikkarten umfasst, erwägen Sie die Auswahl von 2 oder mehr DIMMs. ANMERKUNG: Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. Wenn die Speichermodule nicht in identischen Paaren installiert werden, funktioniert der Computer zwar noch, seine Leistung verschlechtert sich aber geringfügig. -
Seite 17: Ports Und Anschlüsse
Ports und Anschlüsse Tabelle 7. Ports und Anschlüsse Beschreibung Werte Extern: Netzwerk One RJ-45 port 10/100/1000 Mbps (rear) ● Two USB 3.2 Gen 1 Type-A ports (front) ● One USB 2.0 port (rear) ● One USB 2.0 with Smart Power on (rear) ●... -
Seite 18: Grafik- Und Video-Controller
Wireless-Modul Tabelle 9. Wireless-Modul – Technische Daten Beschreibung Werte Modellnummer Qualcomm QCA61x4A Intel Wi-Fi 6 AX200 Intel 3165 Übertragungsrate Up to 867 Mbps Up to 2.4 Gbps Up to 867 Mbps Unterstützte Frequenzbänder 2.4 GHz/5 GHz 2.4 GHz/5 GHz 2.4 GHz/5 GHz WLAN-Standards 802.11ac ●... -
Seite 19: Bei Lagerung
Tabelle 11. Audio – Technische Daten (fortgesetzt) Beschreibung Werte Lautsprecherleistung (Spitzenwert) 2.5 W Subwoofer-Ausgang Not supported Mikrofon Not supported Bei Lagerung Your computer supports one of the following configurations: ● One 2.5-inch hard-disk drive ● One M.2 2230 or 2280 solid-state drive (class 35 or class 40) ●... -
Seite 20: Datensicherheit
Unterstützt Emergency Incident Response Unterstützt SafeData Unterstützt Environmental Table 15. Environmental specifications Feature OptiPlex 3080 Micro Recyclable packaging BFR/PVC—free chassis MultiPack packaging Yes (US only) (optional) Energy-Efficient Power Supply ENV0424 compliant NOTE: Wood‐based fiber packaging contains a minimum of 35% recycled content by total weight of wood‐based fiber. Packaging that contains without wood‐based fiber can be claimed as Not Applicable. -
Seite 21: Energy Star, Epeat Und Trusted Platform Module (Tpm)
10,668 m (35,000 ft) * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † Gemessen bei in Betrieb befindlicher Festplatte mit einem 2-ms-Halbsinus-Impuls. Service und Support ANMERKUNG: Weitere Informationen zu Dell Serviceplänen finden Sie unter https://www.dell.com/learn/us/en/19/services/ warranty-support-services. Tabelle 18. Garantie Garantie 1 Jahr Basisgarantie mit Hardware-Service vor Ort nach Remote-Diagnose 2 Jahre Basisgarantie-Verlängerung... - Seite 22 Tabelle 18. Garantie (fortgesetzt) Garantie 5 Jahre Basisgarantie-Verlängerung 1 Jahr ProSupport und Vor-Ort-Service am nächsten Arbeitstag 2 Jahre ProSupport und Vor-Ort-Service am nächsten Arbeitstag 3 Jahre ProSupport und Vor-Ort-Service am nächsten Arbeitstag 4 Jahre ProSupport und Vor-Ort-Service am nächsten Arbeitstag 5 Jahre ProSupport und Vor-Ort-Service am nächsten Arbeitstag 1 Jahr ProSupport Plus für Client mit Vor-Ort-Service am nächsten Arbeitstag 2 Jahre ProSupport Plus für den Client mit Vor-Ort-Service am nächsten Arbeitstag...
-
Seite 23: Kapitel 4: Software
Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 24: Kapitel 5: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 25: Boot Sequence
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 26: Systeminformationen
Tabelle 20. Allgemein (fortgesetzt) Option Beschreibung ● Device Information (Geräteinformation): Angezeigt werden SATA-0, M.2 PCIe SSD-2, LOM MAC Address, Video Controller, Audio Controller, Wi-Fi Device und Bluetooth Device. Boot Sequence Ermöglicht es Ihnen festzulegen, in welcher Reihenfolge der Computer ein Betriebssystem auf den in dieser Liste angegebenen Geräten zu finden versucht. -
Seite 27: Bildschirm Optionen
Tabelle 21. Systemkonfiguration (fortgesetzt) Option Beschreibung Dust Filter Maintenance Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Meldungen für die Wartung des optionalen Staubfilters Ihres Computers. BIOS generiert auf Grundlage des festgelegten Intervalls vor Hochfahren des Systems eine Erinnerung, dass der Staubfilter gereinigt und ausgetauscht werden muss. -
Seite 28: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 23. Security (Sicherheit) (fortgesetzt) Option Beschreibung UEFI Capsule Firmware Updates Diese Option steuert, ob das System BIOS-Aktualisierungen über UEFI Capsule- Aktualisierungspakete zulässt. Dies ist die Standardoption. Ein Deaktivieren dieser Option blockiert BIOS-Aktualisierungen über Dienste wie Microsoft Windows Update und Linux Vendor Firmware Service (LVFS). -
Seite 29: Intel Software Guard Extensions-Optionen
Tabelle 24. Sicherer Start (fortgesetzt) Option Beschreibung Expert Key Management Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Enable Custom Mode (Benutzerdefinierten Modus aktivieren) ist standardmäßig deaktiviert. Die Optionen sind: ● PK (Standardeinstellung) ●... -
Seite 30: C-States (C-Zustände)
Tabelle 26. Performance (Leistung) (fortgesetzt) Option Beschreibung ● 1 ● 2 ● 3 Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren des Intel SpeedStep- Modus für den Prozessor. ● Enable Intel SpeedStep (Intel SpeedStep aktivieren) Diese Option ist standardmäßig aktiviert. C-States Control Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände. -
Seite 31: Post-Funktionsweise
Tabelle 27. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung USB Wake Support Ermöglicht Ihnen das Aktivieren von USB-Geräten, um den Computer aus dem Standby-Modus zu holen. Die Option „Enable USB Wake Support“ (USB Wake-Unterstützung aktivieren) ist standardmäßig ausgewählt. Wake on LAN/WWAN Mit dieser Option kann der ausgeschaltete Computer durch ein spezielles LAN-Signal hochgefahren werden. -
Seite 32: Unterstützung Der Virtualisierung
Unterstützung der Virtualisierung Tabelle 29. Virtualization Support (Virtualisierungsunterstützung) Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. ● Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine... -
Seite 33: Systemprotokolle
Tabelle 31. Maintenance (Wartung) (fortgesetzt) Option Beschreibung ANMERKUNG: Das Feld BIOS Recovery from Hard Drive muss aktiviert sein. Always Perform Integrity Check: Führt die Integritätsprüfung bei jedem Systemstart aus. First Power On Date Ermöglicht Ihnen das Einstellen des Besitzdatums. Die Option Set Ownership Date ist standardmäßig nicht ausgewählt. -
Seite 34: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. System-Setup... -
Seite 35: System- Und Setup-Kennwort
5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“. 6. Das System startet die Diag C:\>-Eingabeaufforderung. 7. Führen Sie die Datei aus, indem Sie den vollständigen Dateinamen eingeben, zum Beispiel O9010A12.exe, und drücken Sie die Eingabetaste. -
Seite 36: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Schritte 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm Security (Sicherheit) wird angezeigt. 2. Wählen Sie System/Admin Password (System-/Administratorkennwort) und erstellen Sie ein Passwort im Feld Enter the new password (Neues Passwort eingeben). -
Seite 37: Kapitel 6: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
