4. MONTAGE

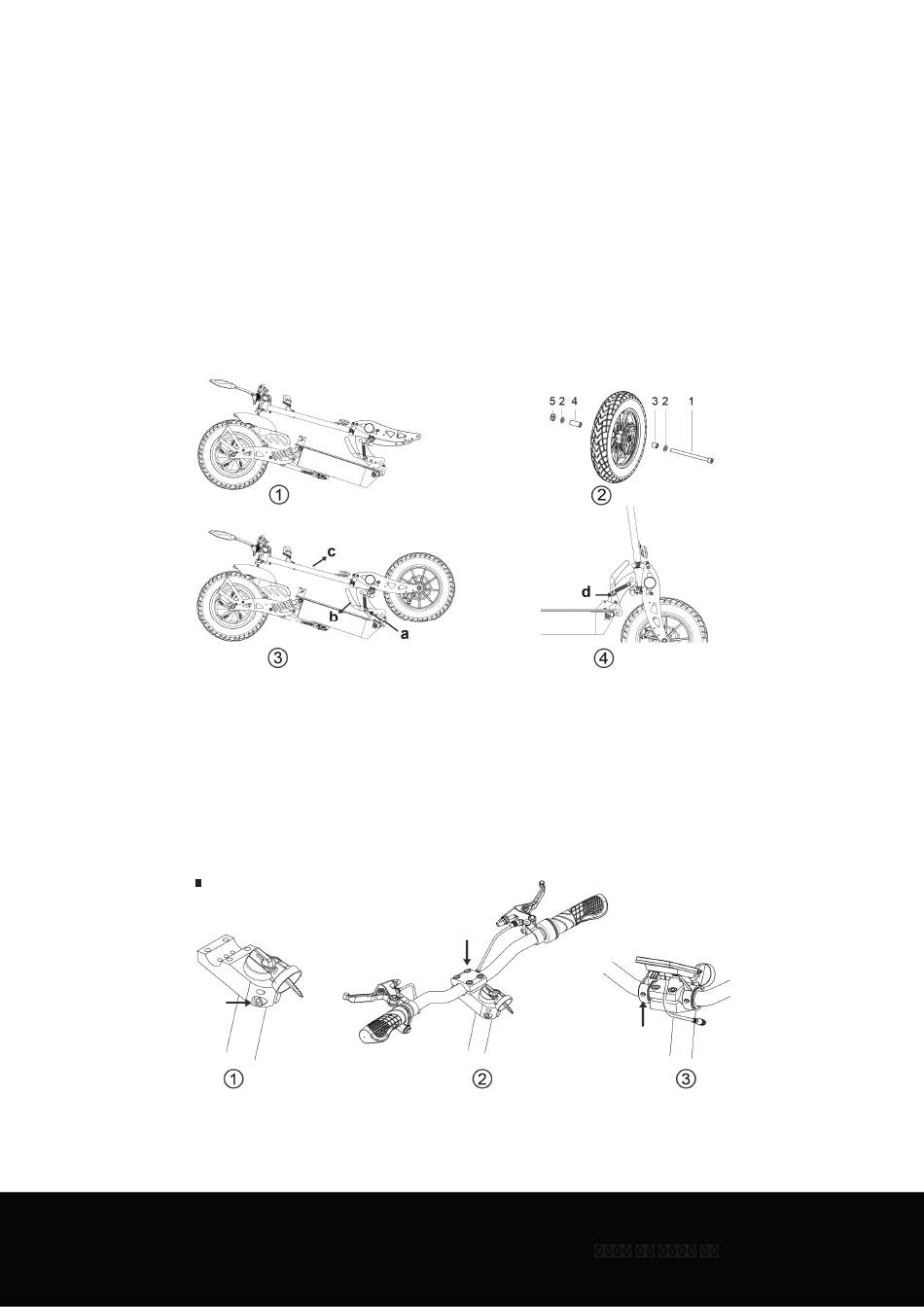

Vorderrad und Entriegelung
Bild 2
1 - Achse des Rades, 2 - Unterlegscheibe, 3 und 4 - Distanzstück, 6 - Kontermutter. Sie sollten das Rad in die
Mitte der Vorderradgabel stecken und dann die Teile 1, 2, 3, 4, 5,6 wie auf Bild 2 zusammenfügen. Ziehen Sie die
Kontermutter fest, nachdem Sie das Rad an der Vordergabel montiert haben.
Bild 3 Scooters nach dem Einbau des Vorderrads.
Um den Roller zu öff nen, ziehen Sie zuerst den Sicherungsstift heraus (a) und drücken Sie dann mit einer Hand
auf den Griff , um ihn zu öff nen (siehe Pfeil b und c), während Sie mit der anderen Hand den Lenker vorsichtig
nach oben drücken (Bild 4) Stellen Sie beim ausgeklappten Roller sicher, dass Sie den Sicherungsstift (d) wieder
einstecken.
HINWEIS
Schieben Sie den Lenker vorsichtig in die vertikale Position, bis Sie das Gefühl haben, dass der Mechanismus ge-
drückt ist. Stellen Sie sicher, dass der Sicherungsstift eingesteckt ist.
Lenker
1. Bringen Sie die Aluminiumklemme wie im Bild in der richtigen Position an. Ziehen Sie dann alle M 8 X 25-Schrau-
ben fest.
2. Setzen Sie den Lenker auf den unteren Teil der Klemme und befestigen Sie die Klemmkappe wie abgebildet.
Stellen Sie den richtigen Winkel ein und ziehen Sie alle Schrauben M 8 X 20 fest.
3. Öff nen Sie den Halter des Displays am Lenker, stellen Sie die richtige Position ein und ziehen Sie alle Schrau-
ben am Halter fest. ben am Halter fest.
Nach dem Befestigen des Lenkers müssen die QUICK-CONNECT-Anschlüsse für Gaspedal, Licht- / Hupenschalter,
Bremsgriff e, Lampe, Zündung und Display angeschlossen werden.
Beachten Sie die korrekte Polarität und Passgenauigkeit der Steckverbindungen.
