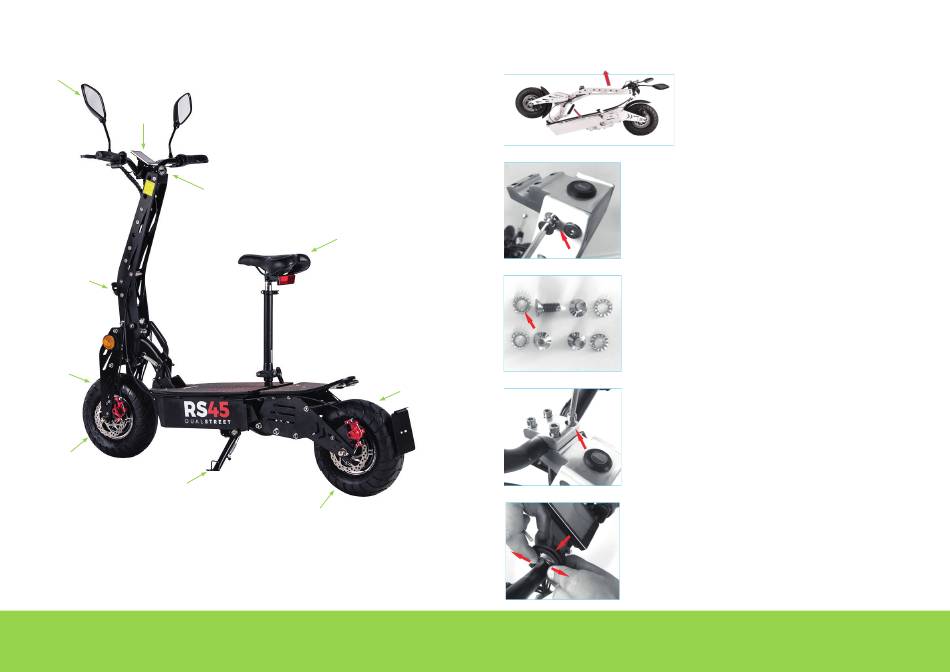

3. PRODUKTÜBERSICHT
Spiegel
Tacho
LED-Licht
Reifen
vorne
Bremsscheibe
vorne
Seitenständer
Lieferumfang
1. Zertifi kat für die Zulassung
2. Ladegerät
3. Bordwerkzeug
4. 2 Schlüssel
9
Bedienungsanleitung Stand 10.12.2021 - GERMAN - Artikelnummer: PR0021661
Zündschloss
Abnehmbarer Sitz
Bremsscheibe
hinten
4. MONTAGE
Reifen hinten
Aufklappen des E-rollers
Um den Roller aufzuklappen, ziehen Sie zuerst die Sicherheits-
PINS heraus und drücken Sie mit der einen Hand den Griff zum
Aufklappen nach unten (wie durch den Pfeil angegeben), wäh-
rend Sie mit der anderen Hand sanft die Lenkstange nach oben
drücken.
Drücken Sie die Lenkstange so lange sanft in die senkrechte
Position, bis der Mechanismus spürbar eingerastet ist. Achten
Sie darauf, dass Sie die Sicherheits-PINS einführen.
Anleitung zur Lenkermontage
1. Setzen Sie die Legierungsklemme in die richtige Position wie
in Abbildung 1, befestigen Sie die Unterlegscheibe von Abbil-
dung 2 an den M8-Schrauben und ziehen Sie alle Schrauben fest.
2. Setzen Sie den Lenker auf den Klemmboden und bringen Sie
die Klemmkappe wie in Abbildung 3 gezeigt an, stellen Sie den
richtigen Winkel ein und ziehen Sie alle Schrauben M8X20 fest.
3. Öffnen Sie die Halterung des Displays wie in Abbildung 4 am
Lenker, stellen Sie die richtige Position ein und ziehen Sie alle
Schrauben an der Halterung fest.
Nachdem der Lenker befestigt ist, verbinden Sie die QUICK-
CONNECT-Anschlüsse für Gaspedal, Licht / Hupenschalter,
Bremsgriffe, Lampe, Zündung und Display.
Achten Sie auf die richtige Polarität und Passgenauigkeit der
Stecker.
Bedienungsanleitung Stand 10.12.2021 - GERMAN - Artikelnummer: PR0021661
10
