4. MONTAGE

Ausklappen

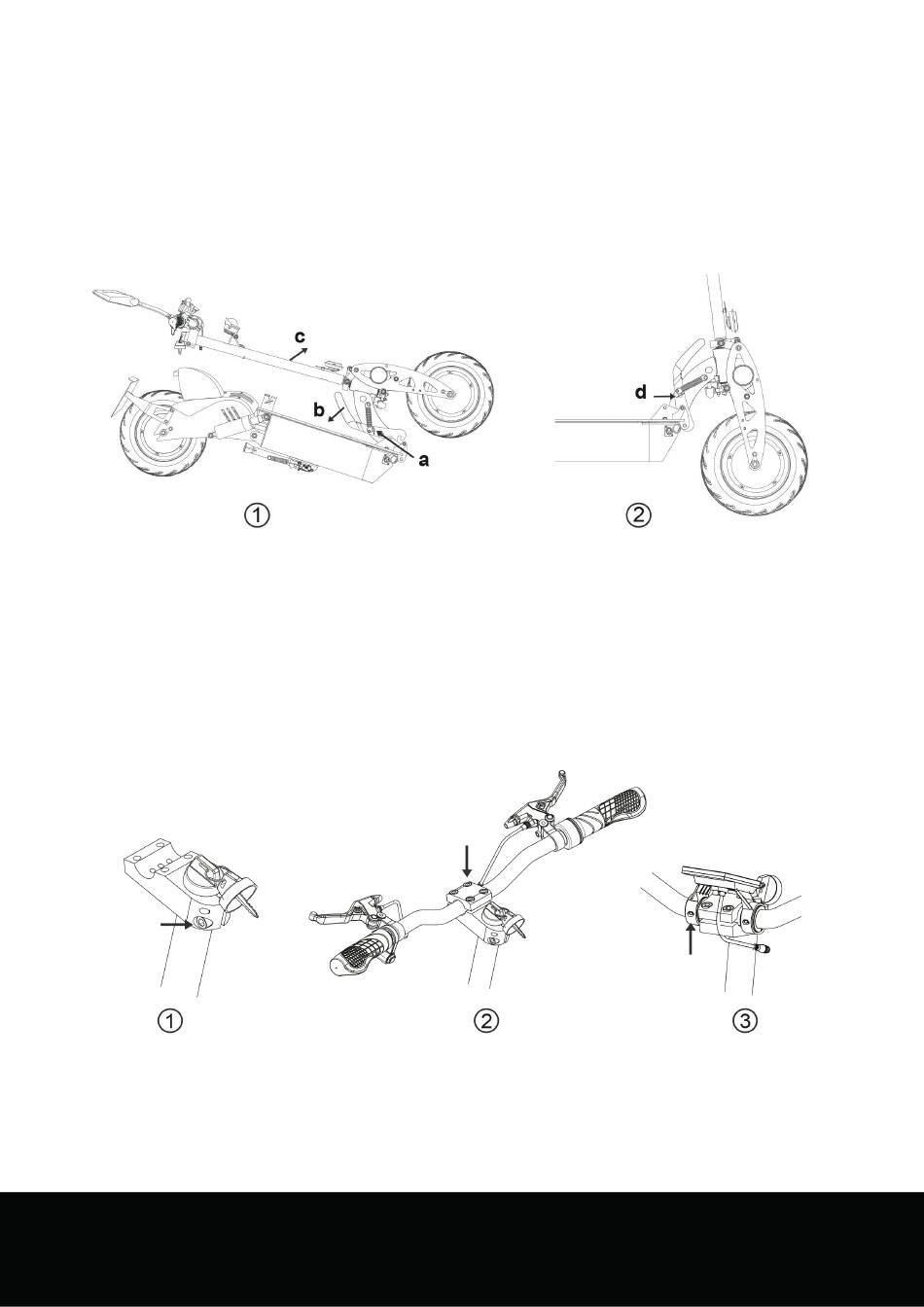

Um den E-Scooter aufzuklappen, müssen Sie zuerst den Sicherheitsstab (a), herausziehen und danach drücken
Sie den Griff (b) mit einer Hand herunter, während Sie mit der anderen Hand den Lenker (c) nach oben ziehen.
Auf Bild 2 sehen Sie den aufgeklappten E-Scooter, bitte gehen Sie sicher, dass Sie den Sicherheitsstab wieder
einstecken.
HINWEIS
Drücken Sie die Griffe vorsichtig in eine vertikale Position, bis der Mechanismus betätigt wird und stellen Sie
sicher, dass sie den Sicherheitsstab einstecken.
Lenker
1. Setzen Sie die Legierungsklemme in die richtige Position (Bild 1) und ziehen Sie alle M 8 x 25 Schrauben fest.
2. Setzen Sie den Lenker auf die Lenkstange und befestigen Sie ihn mit der Lenkerbefestigung (Bild 2). Richten
Sie den Lenker richtig aus und ziehen Sie alle M 8 x 20 Schrauben fest.
3. Öffnen Sie die Halterung am Display (Bild 3) und befestigen Sie sie am Lenker, richten Sie den Tacho richtig
aus und befestigen Sie ihn mit den Schrauben.
Nach dem Befestigen des Lenkers müssen die QUICK-CONNECT-Anschlüsse für Gaspedal, Licht- / Hupenschalter,
Bremsgriffe, Lampe, Zündung und Display angeschlossen werden.
Beachten Sie die korrekte Polarität und Passgenauigkeit der Steckverbindungen.
