1 INgRESSO JACK/XLR (SBILANCIATO/BILANCIATO). Il sistema accetta connettori di
ingresso Jack o XLR che essere utilizzati come ingressi bilanciati per il collegamento di
microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea.
2 LED DI INSERIMANTO DEL LIMITER. L'amplificatore è dotato di un circuito di limiter in
modo da prevenire il clipping dell'amplificatore o di sovraccaricare gli altoparlanti. Quando
il circuito di soft clipping è attivo il LED lampeggia con colore ROSSO. È accettabile che
il LED lampeggi occasionalmente. Se il LED lampeggia frequentemente o si accende di
continuo ridurre il segnale in ingresso.
LED DI PRESENzA DEL SEgNALE. Il LED di segnale si accende con colore VERDE se è
3
presente segnale audio all'ingresso XLR.
LED DI POWER STATUS. Il LED verde è acceso quando il diffusore è alimentato e il
4
commutatore di accensione è nella posizione ON.
5 USCITA SEgNALE XLR MASCHIO. Il connettore XLR di loop del segnale permette la
connessione a catena di più diffusori.
CONTROLLO DI LIVELLO. Varia il volume del diffusore.
6
FREEFIELD/FLOOR SWITCH. Imposta una speciale equalizzazioni nel caso di utilizzo in
7
posizione stage monitor o nel caso di utilizzo su stand da pavimento.
8
MIC/LINE. Posizionare il selettore in LINE per l'utilizzo di una sorgente a livello linea
(0dB) o MIC per l'utilizzo di un microfono.
PRESE DEI CONNETTORI DI ALIMENTAzIONE. Prese ingresso-uscita per cavo di
9
alimentazione con connettori Neutrik powercon.
10
INTERRUTTORE gENERALE. L'interruttore generale permette l'accensione e
lo spegnimento dell'apparecchio una volta che questo sia collegato alla rete di
alimentazione.
12
8
9
7
10
5
1
6
4
3
2

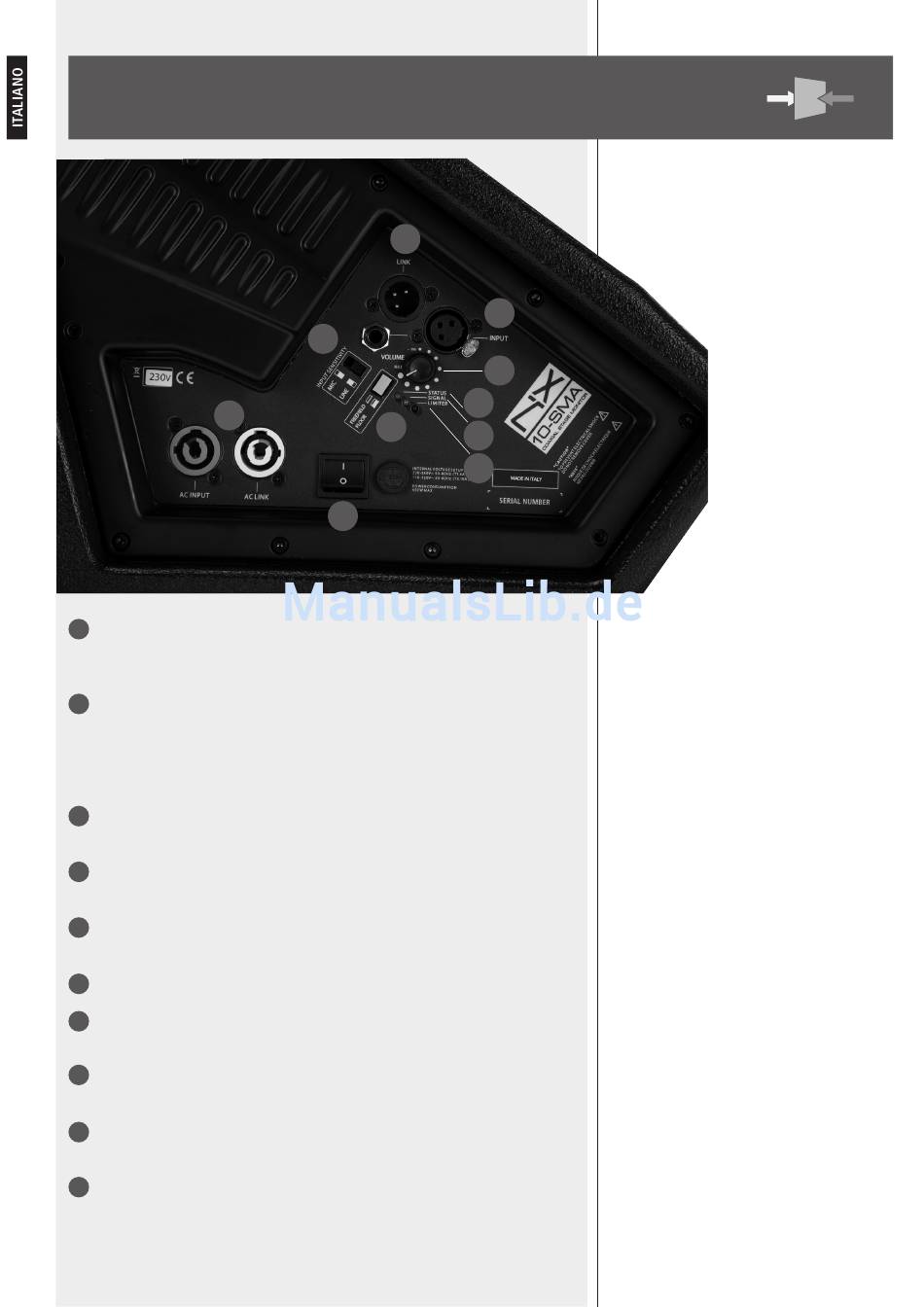

PANNELLO
POSTERIORE
