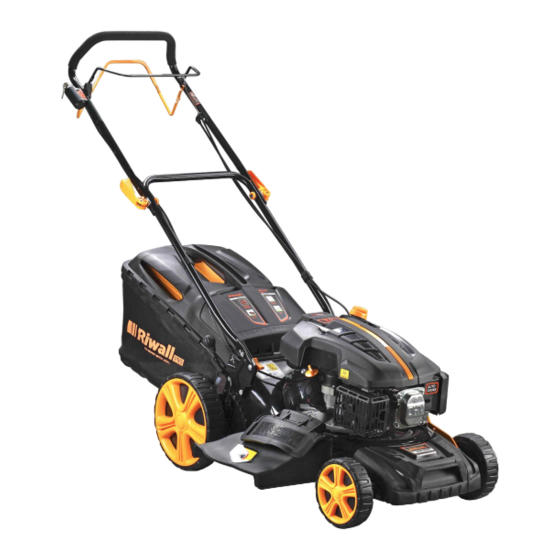

Riwall PRO RPM 4635 E Originalanleitung
Benzin-rasenmäher mit elektrostarter
Verwandte Anleitungen für Riwall PRO RPM 4635 E
Inhaltszusammenfassung für Riwall PRO RPM 4635 E

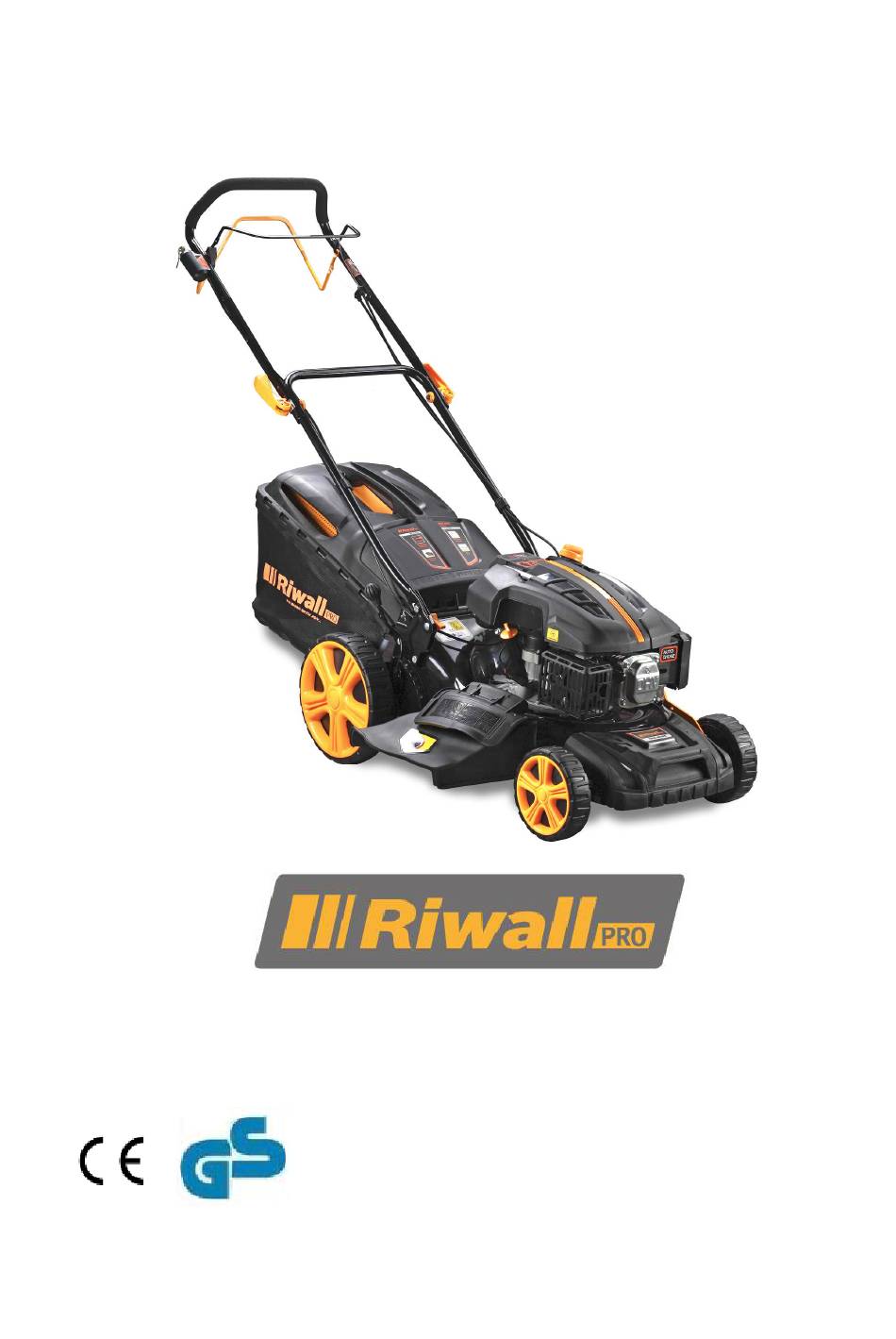

- Seite 41 ÜBERSETZUNG DER ORIGINAL-ANLEITUNG BENZIN-RASENMÄHER MIT ELEKTROSTARTER RPM 4635 E / RPM 4635 EX SICHERHEIT BETRIEB MONTAGE PFLEGE VORSICHT: Lesen und befolgen Sie alle Sicherheitsbestimmungen und Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen!
-
Seite 42: Technische Daten
TECHNISCHE DATEN Model RPM 4635 E / RPM 4635 EX Ausgang 2,6 kW / 3,5 HP Motortyp T475e, OHV, 139 cm , 3000 rpm Schnittbreite 46 cm Das Volumen der Sammelkasten 60 l Start Elektrostart, Li-Batterie, 16,8 V, Ladezeit ca. 90 bis 120 Schnitthöheneinstellung... - Seite 43 Griffbremsen Handlaufantrieb Zentraler Ausgangs Schnellspannhebel Baterie Grasfangkorb Tankdeckel Benzinmotor (4-t). Luftfilter Hebel Höhenverstellung Mulchklappe Deflector Schalldämpfer Ausübung a) Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem sachgerechten Gebrauch des Gerätes vertraut; b) Lassen Sie niemals Kinder und andere Personen, die sich mit dem Gebrauch des Gerätes nicht auskennen, den Rasenmäher verwenden.
- Seite 44 Vorbereitung a) Tragen Sie immer festes Schuhwerk und lange Hosen, wenn Sie mähen. Nehmen Sie das Gerät nicht in Betrieb, wenn Sie barfuß sind oder Sandalen tragen; b)Überprüfen Sie die Bereiche gründlich, wo das Gerät verwendet werden soll und entfernen Sie alle Objekte, die möglicherweise durch das Gerät herauf gewirbelt werden könnten.
- Seite 45 muss zum Starten geneigt werden. In diesem Fall, sollten Sie das Gerät nicht mehr als notwendig neigen und heben Sie nur den Teil des Gerätes an, welches sich entfernt vom Verwender befindet. p) Starten Sie nicht den Motor, wenn Sie vor der Auslassöffnung stehen. q) Platzieren Sie Ihre Hände oder Füße nicht in der Nähe der rotierenden Teile.
-
Seite 46: Allgemeine Bedienungs- Und Sicherheitshinweise
Warnung! Entfernen Entfernen Halten Zündkerzenkabel andere von der Zündkerze, Zündkerzenschlüssel, Personen bevor Maschine bevor Reparaturen fern. vornehmen. Schnittklingen arbeiten. Warnung! Halten Sie zu Entfernen Sie Objekte, die anderen Personen einen sicheren Abstand, wenn durch Klingen herauf das Gerät in Betrieb ist. gewirbelt werden können. - Seite 47 rückWärts bewegen. • Nehmen Sie den Rasenmäher nie mit defekten oder ohne Schutzvorrichtungen – wie etwa nicht richtig angebrachte Abweise und/oder Schnittgutfänger – in Betrieb. • Verwenden Sie nur vom Hersteller empfohlenes Zubehör. • Halten Sie die Schnittblätter an, wenn Sie Kiesauffahrten, Wege oder Straßen überqueren. •...
- Seite 48 Tankverschluss oder füllen Sie auf keinen Fall Benzin in den Tank, wenn der Motor läuft oder noch heiß ist; - Starten Sie auf keinen Fall den Motor, falls Öl verschüttet wurde. Bewegen Sie die Maschine zu einer anderen Stelle. Vermeiden Sie, bis die Öldämpfe vollständig abgezogen sind, jegliche Art von Zündungen und Funken;...
-
Seite 49: Montage/Voreinstellung
MONTAGE/VOREINSTELLUNG Lesen Sie diese Anleitung vollständig und sorgfältig, bevor Sie Ihren Rasenmäher montieren und benutzen. WICHTIG: Der Rasenmäher wird OHNE ÖL ODER KRAFTSTOFF verkauft. Ihr neuer Rasenmäher wurde im Werk zusammengebaut und geprüft. ENTFERNEN SIE JEGLICHE KARTONTEILE VOM RASENMÄHER Nehmen Sie das Gerät aus dem Karton heraus und prüfen Sie die gesamte Verpackung gründlich auf lose Einzelteile. - Seite 50 Bedienung Schalthebel Schubgriff Bremsgriff Bremsgriff muss nach unten gehalten werden, Schlüssel wenn Sie den Motor starten. Lösen Sie ihn, um den Motor auszuschalten. Startgriff - Um den Motor zu starten Schalthebel - Um die angetriebene Vorwärtsbewegung des Gerätes einzuschalten. Start Eingang zum Laden Versicherung...
-
Seite 51: Led-Anzeigen Für Batterie
1) Setzen Sie den Akku in den vorgesehenen Steckplatz für Akku (A.1) 2) Schließen Sie den Akku mit der Schraube (A.2) 3) Ziehen Sie den Bremsgriff mit der linken Hand (A.3) 4) Drehen Sie den Zündschlüssel im Uhrzeigersinn und startet den Motor (A.4) Schließen Sie das Ladekabel für den Fall, die Batterie entladen ist (A.5) Wo ist die Sicherung durchgebrannt ist, entfernen Sie die Batterie, ersetzen Sie die Sicherung und setzen Sie den Akku ein (A.6) -
Seite 52: Verwendung Der Rasenmäher-Motorgeschwindigkeit
Die Batterie wird als herausnehmbarer Teil einer Maschine, um ein unbeabsichtigtes Anlaufen der Maschine zu vermeiden bezeichnet. Laden Eingang zum Laden VERWENDUNG DER RASENMÄHER-MOTORGESCHWINDIGKEIT Die Motorgeschwindigkeit wurde vom Hersteller so voreingestellt, dass das Gerät eine maximale Leistung bringt. Die Geschwindigkeit ist nicht einstellbar. ANTRIEBSSTEUERUNG •... -
Seite 53: Hinzufügen Von Benzin
Ihr Rasenmäher wird ohne Öl vertrieben. Für mehr Informationen über den Öltyp und Sorte schauen Sie unter „MOTOR“ im Abschnitt Instandhaltung nach. ACHTUNG: Überfüllen Sie den Motor NICHT mit Öl. Es könnte beim Starten zur Rauchbildung im Schalldämpfer führen. 1. Stellen Sie sicher, dass der Rasenmäher eben ist. 2. -
Seite 54: Starten Des Motors
Vergaserreinigungsmittel im Inneren des Benzintanks. Dies kann zu permanenten Beschädigungen führen. STARTEN DES MOTORS Stellen Sie sicher, dass die Zündkerze und die Maschine mit ausreichend Öl und Benzin gefüllt ist, bevor Sie den Motor starten. HINWEIS: Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. -
Seite 55: Instandhaltung
• Halten Sie den oberen Teil des Motors um den Anlasser herum frei von Gras- und Häckselabfall. Dies verbessert die Motorenluftströmung und verlängert das Motorleben. INSTANDHALTUNG WICHTIG – regelmäßige, sorgfältige Instandhaltung ist notwendig, um die Sicherheitsniveau und die Leistung des Gerätes unverändert zu garantieren. 1) Halten Sie alle Muttern, Schrauben und Bolzen fest angezogen, um sicher zu stellen, dass das Gerät in einem einwandfreien Arbeitszustand ist. -
Seite 56: Wechseln Der Klingen
mit Druckluft. Jedes Jahr einmal sollten die Antriebsräder im Inneren gereinigt werden. Entfernen Sie beide Räder. Befreien Sie unter Verwendung einer Bürste oder Druckluft das Zahnrad und Zahnkranz von Gras und Schmutz. WECHSELN DER KLINGEN Entfernen Sie die Schraube, um die Klinge zu ersetzen. Leeren Sie den Benzintank, bevor Sie die Klinge entfernen. - Seite 57 Zündkerze Entfernen Sie die Zündkerze und reinigen Sie diese mit einer Drahtbürste, nachdem der Motor ausreichend abgekühlt ist. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030“). Bringen Sie die Zündkerze wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen.
-
Seite 58: Entleeren Des Benzintanks Und Des Vergasers
Schwimmerkammer ABLASSCHRAUBE ENTLEEREN DES BENZINTANKS UND DES VERGASERS 1. Platzieren Sie einen vom Hersteller empfohlenen Benzinkanister unter den Vergaser und verwenden Sie einen Trichter, um Verschüttungen zu vermeiden. 2. Entfernen Sie den Ablassbolzen und schieben Sie den Ventilhebel auf die Position ON. 3. -
Seite 59: Fehlerbehbung
Benzintank und Filter Reinigen O (3) Brennstoffröhre Ersetzen Aller 2 Jahre (Ersetzen falls erforderlich) (3) Überprüfen - Ventilspiel O (3) Einstellen Brennkammer Reinigen Alle 200 Stunden (3) FEHLERBEHBUNG Mögliche Ursache Motor startet nicht Fehlerbehebung 1. Überprüfen Sie den Benzinstand. Neu auffüllen. Kein Kraftstoff mehr vorhanden. -
Seite 60: Die Umwelt
Reinigen Sie den Rasenmäher gründlich und bewahren Sie ihn im Haus an einem trockenen Platz auf. DIE UMWELT Um unsere Umwelt zu schützen, empfehlen wir, folgende Punkte und Hinweise zu beachten. • Benutzen Sie immer unverbleites Benzin. • Verwenden Sie immer einen Trichter und/oder einen Benzinkanister mit einer Flüssigkeitsstandanzeige, um ein Verschütten des Kraftstoffes während des Auffüllens zu vermeiden. - Seite 62 DEUTSCH SLOVENSKO declare, that the product erklären, dass das Produkt vyhlasujeme, že výrobok RPM 4635 E, RPM 4635 EX RPM 4635, RPM 4635 PX meets the pertinent EC Directives: den einschlägigen EG-Richtlinien entspricht: zodpovedajú príslušných smerníc ES: Machinery Directive- 2006/42/ES, 2009/127/ES, Maschinen der Richtlinie- 2006/42/ES, 2009/127/ES, Strojové...
