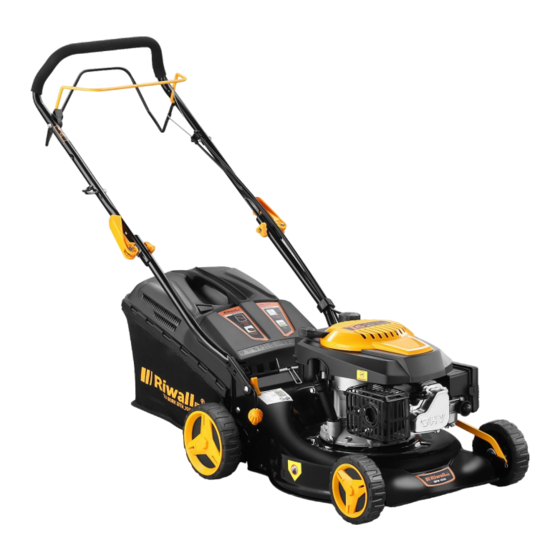

Riwall PRO RPM 4235 Bedienungsanleitung
Verwandte Anleitungen für Riwall PRO RPM 4235
Inhaltszusammenfassung für Riwall PRO RPM 4235

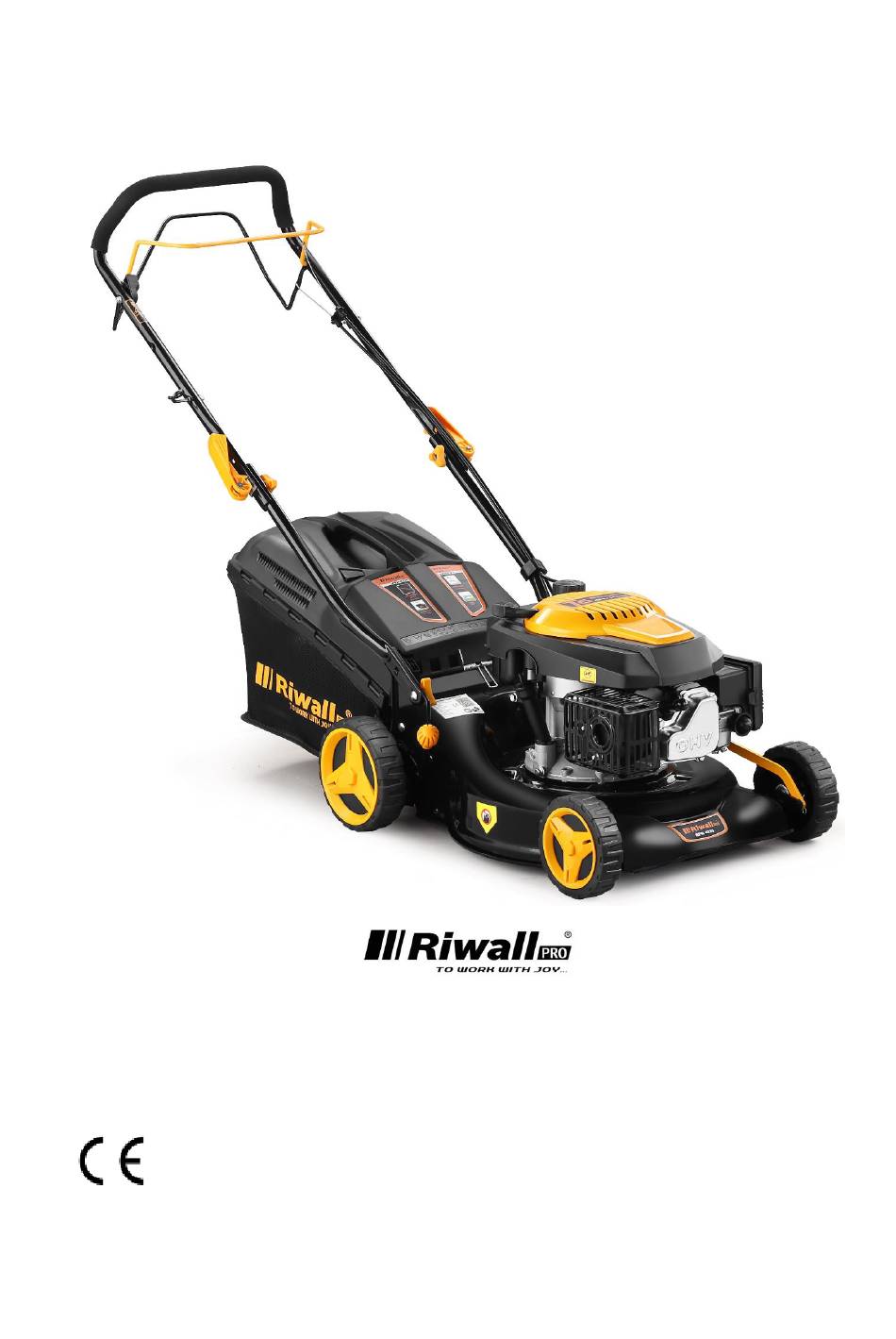

- Seite 82 ÜBERSETZUNG DER ORIGINAL-ANLEITUNG BENZIN-RASENMÄHER RPM 4235 SICHERHEIT BETRIEB MONTAGE PFLEGE VORSICHT: Lesen und befolgen Sie alle Sicherheitsbestimmungen und Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen!
-
Seite 83: Technische Daten
TECHNISCHE DATEN Model RPM 4235 Ausgang 2,6 kW / 3,5 HP Motortyp T6, OHV, 146 cm Schnittbreite 42 cm Das Volumen der Sammelkasten 45 l Die Motordrehzahl 3000 ot/min Schnitthöheneinstellung zentral, 25-70 mm Schalldruckpegel LpA 81,5 dB(A), K=3 dB(A) Schallleistungspegel LWA... - Seite 84 Ausübung a) Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem sachgerechten Gebrauch des Gerätes vertraut; b) Lassen Sie niemals Kinder und andere Personen, die sich mit dem Gebrauch des Gerätes nicht auskennen, den Rasenmäher verwenden. Lokalen Bestimmungen können das Alter der bedienenden Person einschränken.
- Seite 85 i) Seien Sie besonders achtsam, wenn Sie rückWärts oder in Ihre Richtung mähen. j) Halten Sie die Klingen an, wenn der Rasenmäher aufgrund des Transports geneigt werden muss, um ihn zu einer andere Mähfläche zu bringen. k) Verwenden Sie das Gerät nie mit defekten Schutzschildern oder ohne Schutzvorrichtungen, zum Beispiel verrutschte Abweiser oder Schnittgutfänger.
-
Seite 86: Allgemeine Bedienungs- Und Sicherheitshinweise
SYMBOLE Die folgenden Symbolen sind auf dem Gerät zu finden, um Sie and die Pflege und Warnungen zu erinnern, die erforderlich sind. Die Bedeutung der Symbole: GEFAHR – Rotierenden Warnung! Halten Sie Klingen. Lesen die Hände und Füße Halten Sie Hände und fern Sie die Füße von den Öffnungen... - Seite 87 • Lassen Sie nur verantwortungsbewusste Verwender, die mit der Bedienung des Gerätes vertraut sind, dieses Gerät benutzen. • Überprüfen Sie gründlich den Bereich, wo das Gerät benutzt werden soll und entfernen Sie alle Objekte, die von der Maschine geschleudert werden könnten. •...
- Seite 88 betreten. • Bei rotierenden Maschinen sollten Sie waagerecht und nicht vertikal über den Abhang mähen. • Lassen Sie Kinder oder Personen, die mit der Bedienung nicht vertraut sind, niemals diesen Rasenmäher benutzen. Lokale Richtlinien können das Alter des Benutzers einschränken. •...
-
Seite 89: Montage/Voreinstellung
• Starten Sie die den Motor nicht, wenn Sie vor dem Austrittskanal stehen. • Transportieren oder tragen Sie nie einen Rasenmäher, wenn der Motor noch läuft. • Reduzieren Sie die Bremseinstellung, während Sie den Motor ausschalten und wenn der Motor mit einem Absperrventil ausgestattet ist. Schalten Sie die Benzinversorgung am Ende des Mähvorgangs aus. -
Seite 90: Verwendung Der Rasenmäher-Motorgeschwindigkeit
Bedienung Schalthebel Schubgriff Bremsgriff Bremsgriff muss nach unten gehalten werden, wenn Sie den Motor starten. Lösen Sie ihn, um den Motor auszuschalten. Startgriff - Um den Motor zu starten Schalthebel - Um die angetriebene Vorwärtsbewegung des Gerätes einzuschalten. VERWENDUNG DER RASENMÄHER-MOTORGESCHWINDIGKEIT Die Motorgeschwindigkeit wurde vom Hersteller so voreingestellt, dass das Gerät eine maximale Leistung bringt. -
Seite 91: Hinzufügen Von Benzin
Ihr Rasenmäher wird ohne Öl vertrieben. Für mehr Informationen über den Öltyp und Sorte schauen Sie unter „MOTOR“ im Abschnitt Instandhaltung nach. ACHTUNG: Überfüllen Sie den Motor NICHT mit Öl. Es könnte beim Starten zur Rauchbildung im Schalldämpfer führen. 1. Stellen Sie sicher, dass der Rasenmäher eben ist. 2. -
Seite 92: Instandhaltung
Stellen Sie sicher, dass die Zündkerze und die Maschine mit ausreichend Öl und Benzin gefüllt ist, bevor Sie den Motor starten. HINWEIS: Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang. Halten Sie den Bediengriff nach unten, um den Startgriff schnell ziehen zu können. -
Seite 93: Reinigung
Sicherheitsniveau und die Leistung des Gerätes unverändert zu garantieren. 1) Halten Sie alle Muttern, Schrauben und Bolzen fest angezogen, um sicher zu stellen, dass das Gerät in einem einwandfreien Arbeitszustand ist. Regelmäßige Instandhaltung ist notwendig für die Sicherheit und Leistung des Gerätes. 2) Lagern Sie das Gerät niemals mit noch gefüllten Tank in einem Gebäude, in dem ausströmende Dämpfe eine Flamme, Funken oder eine Wärmequelle erreichen können. - Seite 94 WECHSELN DER KLINGEN Entfernen Sie die Schraube, um die Klinge zu ersetzen. Leeren Sie den Benzintank, bevor Sie die Klinge entfernen. Setzen Sie wieder alles so ein wie abgebildet. Befestigen Sie die Schraube ordnungsgemäß. Befestigungsdrehkraft beträgt 45Nm. Ersetzen Sie auch die Schraube der Klinge, wenn Sie die Klinge ersetzen.
-
Seite 95: Luftfilter
Luftfilter Trennen Sie die Luftfilterabdeckung ab und entfernen Sie den Schwammfilter. Ersetzen Sie den Luftfilter um zu vermeiden, dass Gegenstände in den Lufteinlass hineinfallen. ENTLEEREN DES BENZINTANKS UND DES VERGASERS 1. Platzieren Sie einen vom Hersteller empfohlenen Benzinkanister unter den Vergaser und verwenden Sie einen Trichter, um Verschüttungen zu vermeiden. -
Seite 96: Wartungsplan
Schwimmerkammer ABLASSCHRAUBE WARTUNGSPLAN REGELMÄSSIGE WARTUNGSPHASE Erster Alle 3 Alle 6 Einmal Alle 2 Seite jedem Monat Monate Monate im 1 Jahre Element Gebrau- oder 5 oder 25 oder 50 Jahr oder Stunden Stunden Stunden oder Führen Sie die Wartung wie unten Stund- angeführt monatlich oder nach Stunden... -
Seite 97: Fehlerbehbung
Einstellen Brennkammer Reinigen Alle 200 Stunden (3) FEHLERBEHBUNG Motor startet nicht Mögliche Ursache Fehlerbehebung 1. Überprüfen Sie den Benzinstand. Kein Kraftstoff mehr vorhanden. Neu auffüllen. Unreines Benzin; Motor gelagert Entleeren Sie den Benzintank und ohne Pflege oder sachgerechtes den Vergaser (S.14). Füllen Sie Entleeren des Benzintanks, oder mit neuen Kraftstoff ein. -
Seite 98: Die Umwelt
DIE UMWELT Um unsere Umwelt zu schützen, empfehlen wir, folgende Punkte und Hinweise zu beachten. • Benutzen Sie immer unverbleites Benzin. • Verwenden Sie immer einen Trichter und/oder einen Benzinkanister mit einer Flüssigkeitsstandanzeige, um ein Verschütten des Kraftstoffes während des Auffüllens zu vermeiden. - Seite 112 EU-smjerni-ca i normama za sljedece artikle BENZINOVÁ SEKAČKA / BENZINOVÁ KOSAČKA / SPALINOWA KOSIARKA / BENCINSKA KOSILNICA / BENZINES FŰNYÍRÓ / BENZIN-RASENMÄHER / PETROL LAWN RPM 4235 MOWER / MACHINE D'ALIMENTATION EN BENZINE / MACCHINA DI ALIMENTAZIONE DEL BENZINO / STROJEČ ZA BENZINA Výrobní...
