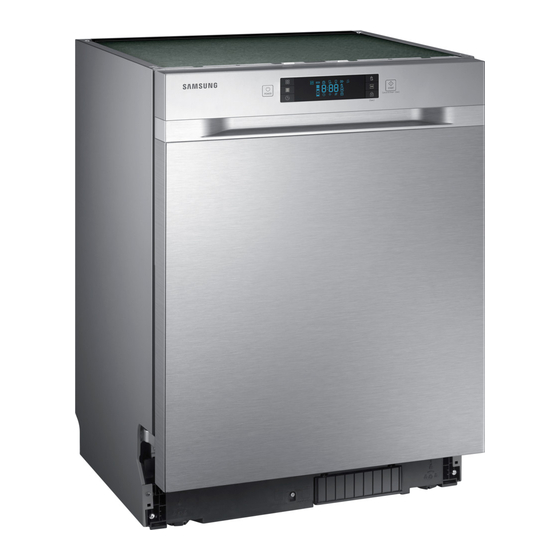

Samsung DW6M605 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Geschirrspüler
  5. DW6M605 Serie
  6. Benutzerhandbuch

Samsung DW6M605 Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DW6*M605* Series
DW6*M604* Series
Dishwasher
user manual
imagine
the possibilities
Thank you for purchasing this Samsung product.
DW5500M_DD81-02437M-00_EN.indd 1
2019-04-22
12:47:46

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung DW6M605 Serie

Inhaltszusammenfassung für Samsung DW6M605 Serie

  • Seite 1 DW6*M605* Series DW6*M604* Series Dishwasher user manual imagine the possibilities Thank you for purchasing this Samsung product. DW5500M_DD81-02437M-00_EN.indd 1 2019-04-22 12:47:46...

  • Seite 2: Safety Instructions

    Safety instructions Congratulations on your new Samsung dishwasher. This manual contains important information on the installation, use and care of your appliance. Please take time to read this manual to take full advantage of your dishwasher’s many benefits and features.

  • Seite 3: For Use In Europe: This Appliance Can Be Used By

    1. This appliance is not to be used by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
  • Seite 4 Safety instructions 8. CAUTION: In order to avoid a hazard due to inadvertent resetting of the thermal cut-out, this appliance must not be supplied through an external switching device, such as a timer, or connected to a circuit that is regularly switched on and off by the utility.
  • Seite 5 INSTRUCTIONS WHEN USING YOUR DISHWASHER This dishwasher is not designed for commercial use. It is intended for use in domestic households and in similar working and residential environments such as: • Shops • Offices and showrooms and by residents in establishments such as: •...
  • Seite 6 Safety instructions INSTRUCTIONS FOR PROTECTING YOUR CHILDREN This appliance is not a toy! To avoid the risk of injury, keep children well away and do not allow them to play in or around the dishwasher or to use the controls. They will not understand the potential dangers WARNING posed by it.
  • Seite 7 INSTRUCTIONS FOR INSTALLING YOUR DISHWASHER Before setting up the appliance, check it for any externally visible damage. Under no circumstances should you use a damaged appliance. A damaged appliance could be dangerous. WARNING The dishwasher must only be plugged into the electricity supply via a suitable switched socket. The electrical socket must be easily accessible after the dishwasher is installed so that it can be CAUTION disconnected from the electricity supply at any time.
  • Seite 8 Safety instructions The integrated waterproof system offers protection from water damage, provided the following conditions are met: CAUTION • The dishwasher is correctly installed and plumbed in. • The dishwasher is properly maintained and parts are replaced where it can be seen that this is necessary.

  • Seite 9: Correct Disposal Of This Product (Waste Electrical & Electronic Equipment)

    INSTRUCTION ABOUT THE WEEE MARK Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in countries with separate collection systems) This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life.
  • Seite 10 Contents PARTS AND FEATURES Dishwasher features Control panel Displays USING THE DETERGENT AND WATER Water softener mode (Water hardness level setting) SOFTENER Loading the salt into the softener Using detergent Using rinse aid How to use the Multi tab option LOADING THE DISHWASHER RACKS Loading the upper basket Loading the lower basket...

  • Seite 11: Parts And Features

    Parts and features DISHWASHER FEATURES Front & Rear view (DW6*M605* series) 3rd Rack Upper Basket Lower Basket Duct Nozzle Salt Container Dispenser Cup Shelf Spray arms Filter assembly Inlet hose Drain hose Accessory parts - User manual, Salt funnel, cutlery basket. Part and features _11 DW5500M_DD81-02437M-00_EN.indd 11 2019-04-22...
  • Seite 12 Parts and features Front & Rear view (DW6*M604* series) Upper Basket Lower Basket Duct Nozzle Salt Container Dispenser Cup Shelf Spray arms Filter assembly Drain hose Inlet hose Accessory parts - User manual, Salt funnel, cutlery basket. 12_ Part and features DW5500M_DD81-02437M-00_EN.indd 12 2019-04-22 12:47:49...

  • Seite 13: Control Panel

    CONTROL PANEL DW6*M605*F*/DW6*M605*U*/DW6*M605*S* DW6*M604*F*/DW6*M604*U*/DW6*M604*S* DW6*M605* DW6*M604* POWER Press this button to turn on your dishwasher: the screen lights up. Program To select washing program press this button. For small amount of loading items, use either the upper or lower basket only to save energy.
  • Seite 14 Parts and features DW6*M605*BB DW6*M604*BB POWER Press this button to turn on your dishwasher : the screen lights up. Cycle To select washing program press this button. When you select Upper, only the upper rack nozzle is activated. The lower nozzle will not operate. Use this feature to wash a small load of dishes or glasses placed in the upper rack.
  • Seite 15 If Rinse Refill or Salt Refill indicator is lit, it means rinse or salt is needed to refill. Delay start Indicator If the “Delay start” indicator is lit, it means, you select • “Delay start” option. Indicator Rinse Refill Indicator •...
  • Seite 16 Parts and features DISPLAYS DW6*M605*F*/DW6*M605*U*/DW6*M605*S* DW6*M604*F*/DW6*M604*U*/DW6*M604*S* DW6*M605* DW6*M604* Program icons Press the Program button to select each program. Intensive Heavily soiled items include pots and pans Lightly to heavily soiled daily using items, automatic detection of the Auto wash amount of soils. Normally soiled daily using items, with reduced energy and water consumptions.
  • Seite 17 DW6*M605*BB/DW6*M604*BB DW6*M605* DW6*M604* Program icons Press the Program button to select each program. Lightly to heavily soiled daily using items, automatic detection of the Auto wash amount of soils. Normally soiled daily using items, with reduced energy and water consumptions. Intensive Heavily soiled items include pots and pans Quick Wash...
  • Seite 18 Using the detergent and water softener WATER SOFTENER MODE (WATER HARDNESS LEVEL SETTING) The dishwasher is designed to allow for adjusting the amount of salt consumed based on the hardness of the water used. This is intended to optimise the level of salt consumption. To set the salt consumption, proceed as below: 1.

  • Seite 19: Loading The Salt Into The Softener

    LOADING THE SALT INTO THE SOFTENER Always use salt intended for use with dishwasher. The salt container is located beneath the lower rack and should be filled as follows: ATTENTION • Only use salt specifically designed for use in dishwashers. All other types of salt not specifically designed for use in a dishwasher, especially table salt, will damage the water softener.

  • Seite 20: Using Detergent

    Using the detergent and water softener USING DETERGENT All dishwasher cycles require detergent in the detergent compartment. Add the correct amount of detergent for the selected cycle to ensure the best performance. CAUTION: Use dishwasher detergent only. Regular detergent produces too much foam, which may decrease the dishwasher’s performance or cause it to malfunction.

  • Seite 21: Using Rinse Aid

    USING RINSE AID Filling the rinse aid reservoir When the Rinse Refill indicator lights up on the control panel, refill with rinse aid. Your dishwasher has been designed to use liquid rinse aid only. Using a powdered rinse aid will clog the reservoir opening and cause the dishwasher to malfunction.
  • Seite 22 Using the detergent and water softener HOW TO USE THE MULTI TAB OPTION Your dishwasher has a Multi tab option which does not need salt and rinse aid but a 3 In1 tablet. This option can select on Intensive, Eco program only. The Multi tab setting is only for use with Multi tab tablets.

  • Seite 23: Loading The Upper Basket

    Loading the dishwasher racks For best performance of the dishwasher, follow these loading guidelines. Features and appearance of racks and silverware baskets may vary from your model. Attention before or after loading the dishwasher racks Scrape off any large amounts of leftover food. It is not necessary to rinse the dishes under running water.

  • Seite 24: Adjusting The Upper Basket

    Loading the dishwasher racks Adjusting the Upper Basket The height of the upper basket can be adjusted in order to create more space for large utensils both for the upper/lower basket. 1. To lower the upper rack, press the “A” levers located at the left and right sides of the upper basket and push the upper basket downwards slightly at the same...

  • Seite 25: Loading The Lower Basket

    LOADING THE LOWER BASKET We recommend that you place large items which are most difficult to clean in to the lower rack: pots, pans, lids, serving dishes and bowls, as shown in the figure to the right. It is preferable to place serving dishes and lids on the side of the racks in order to avoid blocking the rotation of the top spray arm.
  • Seite 26 Loading the dishwasher racks CUTLERY(SILVERWARE) TRAY Silverware should be placed in the cutlery tray with handles at the bottom: The spoon should be loaded individually into the appropriate slots, especially long utensils should be placed in the horizontal position at the front of the upper basket.
  • Seite 27 DW6*M604* Soup spoons Dessert spoons Forks Serving spoons Knives Serving forks Teaspoons Gravy ladles WARNING • Do not let any item extend through the bottom. • Always load sharp utensils with the sharp point down! Loading the dishwasher racks _27 DW5500M_DD81-02437M-00_EN.indd 27 2019-04-22 12:48:02...

  • Seite 28: For Washing In The Dishwasher The Following Cutlery/ Dishes

    Loading the dishwasher racks FOR WASHING IN THE DISHWASHER THE FOLLOWING CUTLERY/ DISHES Not suitable Limited suitability Plastic items that are not heat resistant. Some types of glasses can become dull after a large number of washes. Older cutlery with glued parts that is not temperature resistant.

  • Seite 29: Washing Programmes

    Washing programmes TURNING ON THE APPLIANCE Starting a cycle wash 1. Draw out the lower and upper basket, load the dishes and push them back.. It is recommended to load the lower basket first, then the upper one (see the section entitled “Loading the dishwasher racks”).

  • Seite 30: At The End Of The Wash Cycle

    Washing programmes AT THE END OF THE WASH CYCLE When the working cycle has finished, the buzzer of dishwasher will beep shortly, then stop. In the digital display appears “0”, only in this case the programme has ended. 1. Switch off the dishwasher by pressing the POWER button. 2.
  • Seite 31 Detergent Running time Energy Program Description of Cycle Water (ℓ) (Prewash/Main wash) (g) (min) (kWh) Pre Wash (50 °C) Wash (60 °C) Express 5/30 1.15 Rinse (60 °C) Drying Pre Wash (50 °C) Wash (60 °C) Express + Hygiene 5/30 1.25 Rinse (65 °C) Drying...

  • Seite 32: Cleaning And Care

    Cleaning and care CLEANING THE FILTERS Filtering system For your convenience, we have placed the drain pump and filtering system within easy reach inside the tub. There are three components of the filtering system: the main filter, the coarse filter, and the fine filter.

  • Seite 33: Cleaning The Spray Arms

    CLEANING THE SPRAY ARMS It is necessary to clean the spray arms regularly as hard water residue can clog the spray arm jets and bearings. To remove the middle spray arm, hold the nut, rotate the arm clockwise to remove it. To remove the lower spray arm, pull out the spray arm upward.
  • Seite 34 Cleaning and care HOW TO MAINTAIN YOUR DISHWASHER • After Every Wash After every wash, turn off the water supply to the appliance and leave the door slightly ajar so that moisture and odours not trapped inside. • Remove the Plug Before cleaning or performing maintenance, always remove the plug from the socket.
  • Seite 35 Setting up your dishwasher WARNING : Electrical shock hazard Disconnect electrical power before installing dishwasher. Failure to do so could result in death or electrical shock. ATTENTION: The installation of the pipes and electrical equipments should be done by professionals. About electricity connecting CAUTION, for personal safety: DO NOT USE AN EXTENSION CORD OR AN ADAPTER PLUG WITH THIS APPLIANCE.

  • Seite 36: Water Outlet

    Setting up your dishwasher Hot water connection The water supply to the appliance can also be connected to the house hot water line (centralized system, heating system), as long as it does not exceed a temperature of 60 °C. In this case, the wash cycle time will be shortened by about 15 minutes and the wash efficiency slightly reduced.

  • Seite 37: Connection Of Drain Hoses

    CONNECTION OF DRAIN HOSES Insert the drain hose into a drain pipe with a minimum diameter of 4 cm, or let it run into the sink, making sure to avoid bending or crimping it. The top of the hose must be at a height between 40 and 100 cm. The free end of the hose must not be immersed in water to avoid the back flow of it.

  • Seite 38: Built Under, Semi Built In, Fully Built In Dishwasher

    Installing your dishwasher BUILT UNDER, SEMI BUILT IN, FULLY BUILT IN DISHWASHER Be sure that you or your installer follow these instructions closely so that your new dishwasher works properly and that you’re not at risk of injury when washing dishes. New installation If the dishwasher is a new installation, most of the installation work must be done before the dishwasher is moved into place.
  • Seite 39 STEP 2. CHECKING WATER SUPPLY AND ELECTRICAL REQUIREMENTS • The water supply line pressure must be between 0.04-1.0 MPa. • Supply cold water only. Make sure that the water temperature does not exceed 60 ˚C. CAUTION • Do not supply hot water. Otherwise, the product may malfunction. •...
  • Seite 40 Installing your dishwasher Fully built in 1. Install the hook on the custom wooden panel and put the hook into the slot of the outer door of dishwasher. 2. After positioning of the panel, fix the panel onto the outer door by screws and bolts. CAUTION: Use a custom panel between 3~8 kg.
  • Seite 41 STEP 4. TENSION ADJUSTMENT OF THE DOOR SPRING (FOR FULLY BUILT IN AND SEMI BUILT IN DISHWASHER) 1. The door springs are set at the factory to the proper tension for the outer door. If custom wooden panel are installed, you will have to adjust the door spring tension. Rotate the adjusting screw to drive the adjustor to strain or relax the steel cable.
  • Seite 42 Installing your dishwasher STEP 5. DISHWASHER INSTALLATION 1. Install the furniture door to the outer door of the dishwasher using the brackets provided. Refer to the template for positioning of the brackets. (For Fully built in and Semi built in dishwasher) 2.
  • Seite 43 STEP 6. LEVELLING THE DISHWASHER Check level front to back Check level side to side Dishwasher must be level for proper dish rack operation and wash performance. 1. Place a spirit level on door and rack track inside the tub as shown to check that the dishwasher is level. 2.

  • Seite 44: Before Calling For Service

    Troubleshooting The manufacturer, following a policy of constant development and up-dating of the product, may make modifications without giving prior notice. BEFORE CALLING FOR SERVICE PROBLEM POSSIBLE CAUSE WHAT TO DO Dishwasher doesn’t • Fuse blown or the circuit • Replace fuse or reset circuit breaker.
  • Seite 45 PROBLEM POSSIBLE CAUSE WHAT TO DO Spots and filming on 1. Extremely hard water. To remove spots from glassware: glasses and flatware 2. Low inlet temperature. 1. Take out all metal utensils out of the dishwasher. 3. Overloading the dishwasher. 2.
  • Seite 46 Troubleshooting PROBLEM POSSIBLE CAUSE WHAT TO DO Dishwasher leaks • Overfill dispenser or rinse • Be careful not to overfill the rinse aid aid spills. dispenser. Spilled rinse aid could cause overusing and lead to overflowing. Wipe away any spills with a damp cloth. •...

  • Seite 47: Information Codes

    INFORMATION CODES When a fault occurs, the appliance will display information codes to inform you. Codes Meanings Possible Causes Faucets is not opened, or water intake is Water supply check restricted,or water pressure is too low Leakage Some element of dishwasher leaks. Not reaching required temperature Malfunction of heating element Divider valve failed...
  • Seite 48 Appendix SPECIFICATIONS DW6BM6051US DW60M6052FS Model DW60M6044US DW6KM6041SS DW6KM6041BB DW60M6052FW DW60M6042US Type Free Standing Built Under Semi Built in Fully Built in Power 220-240 V~, 50 Hz Water pressure 0.04 - 1.0 Mpa Rated power usage 1760-2100 W Hot water connection Max 60 °C Dry type Condensed dry system...
  • Seite 49 PRODUCT DIMENSION 1150 1175 DW60M6052FS/DW60M6052FW DW6BM6051US/DW60M6044US DW60M6042US/DW6KM6041SS 1150 DW6KM6041BB Appendix _49 DW5500M_DD81-02437M-00_EN.indd 49 2019-04-22 12:48:08...
  • Seite 50 For standard test DW6*M605* The information for comparability test in accordance with EN 50242, as follows: • Washing capacity: 14 place settings • Test standard: EN 50242 • Position of upper basket: to lower position • Wash cycle: Eco • Additional options: None •...
  • Seite 51 DW6*M604* The information for comparability test in accordance with EN 50242, as follows: • Washing capacity: 13 place settings • Test standard: EN 50242 • Position of upper basket: to lower position • Wash cycle: Eco • Additional options: None •...

  • Seite 52: Product Fiche

    Product fiche REGULATION (EU) NO 1059/2010 Supplier SAMSUNG Model name DW6*M604*** DW6*M605*** Rated Capacity (place setting) Energy efficiency class Annual energy consumption, (AE c) (kWh/year) Standard cycle energy consumption, (E t) (kWh) 0.92 0.93 Power consumption in off mode, P o (W) 0.45...
  • Seite 53 Terminology for dishwasher A motor that sucks the water remaining on the floor of the dishwater and 1. Circulation Motor infects water using high pressure through the internal water passages to the top Middle and lower nozzles. The pump that drains the polluted water from the dishwater generated 2.
  • Seite 54 Note DW5500M_DD81-02437M-00_EN.indd 54 2019-04-22 12:48:09...
  • Seite 55 Note DW5500M_DD81-02437M-00_EN.indd 55 2019-04-22 12:48:09...
  • Seite 56 QUESTIONS OR COMMENTS? COUNTRY CALL OR VISIT US ONLINE AT GERMANY 06196 77 555 77 www.samsung.com/de/support DD81-02437M-00 DW5500M_DD81-02437M-00_EN.indd 56 2019-04-22 12:48:09...
  • Seite 57 DW6*M605* Serie DW6*M604* Serie Spülmaschine Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. DW5500M_DD81-02437M-00_DE.indd 1 2019-04-22 12:48:31...

  • Seite 58: Wichtige Symbole Für Sicherheits- Und Gefahrenhinweise

    Sicherheitshinweise Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

  • Seite 59: Bei Verwendung In Europa: Dieses Gerät Darf Von Kindern

    1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
  • Seite 60 Sicherheitshinweise Um die Gefahr eines unbeabsichtigten Zurücksetzens 8. VORSICHT: der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird. 9.

  • Seite 61: Anweisungen Zur Bedienung Der Spülmaschine

    ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt: • Geschäfte • Büros und Ausstellungsräume und von Bewohnern in Einrichtungen wie: •...

  • Seite 62: Anweisungen Zur Installation Der Spülmaschine

    Sicherheitshinweise Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist. WARNUNG HINWEISE ZUM SCHUTZ IHRER KINDER Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden.
  • Seite 63 Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen.
  • Seite 64 Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu erhalten Sie im Abschnitt „Wasserenthärter (Festlegen der Wasserhärte)“ auf Seite 18.) Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html 8_ Sicherheitsinformationen DW5500M_DD81-02437M-00_DE.indd 8...

  • Seite 65: Korrekte Entsorgung Von Altgeräten (Elektroschrott)

    HINWEISE ZUR WEEE-KENNZEICHNUNG Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
  • Seite 66 Inhalt BAUTEILE UND FUNKTIONEN Funktionen der Spülmaschine Bedienfeld Anzeigen VERWENDEN VON SPÜLMITTEL UND Wasserenthärter (Festlegen der Wasserhärte) Einfüllen von Salz in die Enthärteranlage WASSERENTHÄRTER Verwenden von Spülmittel Verwenden von Klarspüler Verwenden der Geschirrspültab-Funktion BELADEN DER SPÜLMASCHINENKÖRBE Füllen des oberen Korbs Füllen des unteren Korbs Umklappen der Zinken für den unteren Korb Besteckkorb...

  • Seite 67: Bauteile Und Funktionen

    Bauteile und Funktionen FUNKTIONEN DER SPÜLMASCHINE Ansicht von vorn und hinten (DW6*M605* Serie) 3. Korb Oberer Korb Unterer Korb Leitungsdüse Salzbehälter Spülmittelfach Tassenablage Sprüharme Filtereinheit Frischwasserschlauch Abwasserschlauch Zubehör – Bedienungsanleitung, Salztrichter, Besteckkorb. Bauteile und Funktionen _11 DW5500M_DD81-02437M-00_DE.indd 11 2019-04-22 12:48:33...
  • Seite 68 Bauteile und Funktionen Ansicht von vorn und hinten (DW6*M604* Serie) Oberer Korb Unterer Korb Leitungsdüse Salzbehälter Spülmittelfach Tassenablage Sprüharme Filtereinheit Abwasserschlauch Frischwasserschlauch Zubehör – Bedienungsanleitung, Salztrichter, Besteckkorb. 12_ Bauteile und Funktionen DW5500M_DD81-02437M-00_DE.indd 12 2019-04-22 12:48:34...

  • Seite 69: Bedienfeld

    BEDIENFELD DW6*M605*F*/DW6*M605*U*/DW6*M605*S* DW6*M604*F*/DW6*M604*U*/DW6*M604*S* DW6*M605* DW6*M604* Power (Ein/Aus) Drücken Sie diese Taste, um Ihre Spülmaschine einzuschalten: Der Bildschirm leuchtet auf. Programm Drücken Sie diese Taste, um das Spülprogramm auszuwählen. Verwenden Sie, um Energie zu sparen, entweder den oberen oder den unteren Korb, wenn Sie nur eine kleine Geschirrmenge eingeräumt haben.
  • Seite 70 Bauteile und Funktionen DW6*M605*BB DW6*M604*BB Drücken Sie diese Taste, um Ihre Spülmaschine einzuschalten: Der Bildschirm leuchtet Power (Ein/Aus) auf. Programm Drücken Sie diese Taste, um das Spülprogramm auszuwählen. Wenn Sie Oberer Korb wählen, wird nur der obere Sprüharm aktiviert. Der untere Sprüharm wird deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb.
  • Seite 71 Wenn Klarspüler nachfüllen oder Salz nachfüllen leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Startverzögerung-Anzeige Wenn „Startverzögerung“ leuchtet, haben Sie die Funktion Startverzögerung • aktiviert. Anzeige Klarspüler nachfüllen-Anzeige • Wenn die Anzeige Klarspüler nachfüllen leuchtet, geht in der Spülmaschine der Salzvorrat zur Neige und Sie müssen Spülmaschinensalz nachfüllen. Salz nachfüllen-Anzeige •...
  • Seite 72 Bauteile und Funktionen ANZEIGEN DW6*M605*F*/DW6*M605*U*/DW6*M605*S* DW6*M604*F*/DW6*M604*U*/DW6*M604*S* DW6*M605* DW6*M604* Programmsymbole Wählen Sie das gewünschte Programm durch Drücken der Taste Programm. Intensiv Stark verschmutzte Teile wie Töpfe und Pfannen. Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung Automatikprogramm des Verschmutzungsgrads. Normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und ÖKO Wasserverbrauch.
  • Seite 73 DW6*M605*BB/DW6*M604*BB DW6*M605* DW6*M604* Programmsymbole Wählen Sie das gewünschte Programm durch Drücken der Taste Programm. Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung Automatikprogramm des Verschmutzungsgrads. Normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und ÖKO Wasserverbrauch. Intensiv Stark verschmutzte Teile wie Töpfe und Pfannen. Leicht verschmutzte Teile mit sehr kurzer Programmdauer.

  • Seite 74: Verwenden Von Spülmittel Und Wasserenthärter

    Verwenden von Spülmittel und Wasserenthärter WASSERENTHÄRTER (FESTLEGEN DER WASSERHÄRTE) Die Spülmaschine ermöglicht die Einstellung des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Hierdurch soll der Salzverbrauch optimiert werden. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen: 1. Schalten Sie das Gerät ein. 2.

  • Seite 75: Einfüllen Von Salz In Die Enthärteranlage

    EINFÜLLEN VON SALZ IN DIE ENTHÄRTERANLAGE Verwenden Sie immer spezielles Spülmaschinensalz. Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt: ACHTUNG • Verwenden Sie ausschließlich Spezialsalz für Spülmaschinen! Alle anderen Arten von Salz, die nicht speziell für den Einsatz in der Spülmaschine bestimmt sind, insbesondere Speisesalz, beschädigen den Wasserenthärter.

  • Seite 76: Verwenden Von Spülmittel

    Verwenden von Spülmittel und Wasserenthärter VERWENDEN VON SPÜLMITTEL Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um beste Leistung zu gewährleisten, müssen Sie die für das gewählte Programm geeignete Spülmittelmenge hineingeben. VORSICHT: Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.

  • Seite 77: Verwenden Von Klarspüler

    VERWENDEN VON KLARSPÜLER Füllen des Klarspülerbehälters Füllen Sie Klarspüler nach, wenn die Anzeige Klarspüler nachfüllen auf dem Bedienfeld aufleuchtet. Ihre Spülmaschine ist nur für den Einsatz flüssiger Klarspüler konzipiert. Pulverförmiges Klarspülmittel verstopft die Einfüllöffnung des Behälters und bewirkt Fehlfunktionen der Spülmaschine.

  • Seite 78: Verwenden Der Geschirrspültab-Funktion

    Verwenden von Spülmittel und Wasserenthärter VERWENDEN DER GESCHIRRSPÜLTAB-FUNKTION Ihre Spülmaschine verfügt über eine Geschirrspültab-Funktion, bei der weder Salz noch Klarspüler, sondern nur Spültabs mit Spülmittel, Wasserenthärter und Klarspüler benötigt wird. Diese Funktion können Sie nur in den Programmen „Intensiv“ und „Öko“...

  • Seite 79: Beladen Der Spülmaschinenkörbe

    Beladen der Spülmaschinenkörbe Beachten Sie die folgenden Hinweise, um beste Leistung der Spülmaschine zu erreichen. Die Eigenschaften und das Aussehen des Geschirr- und Besteckkörbe können bei Ihrem Modell abweichen. Achtung: Kratzen Sie größere Mengen an Essensresten vor oder nach dem Beladen der Körbe vom Geschirr ab. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen.

  • Seite 80: Einstellen Des Oberen Korbes

    Beladen der Spülmaschinenkörbe Einstellen des oberen Korbes Die Höhe des Oberkorbes kann verstellt werden, um im oberen und unteren Korb mehr Platz für größere Gerätschaften zu schaffen. 1. Um den Oberkorb abzusenken, halten Sie die Hebel „A“ auf beiden Seiten den Korbs gedrückt, während Sie den Oberkorb gleichzeitig leicht nach unten drücken.

  • Seite 81: Füllen Des Unteren Korbs

    FÜLLEN DES UNTEREN KORBS Wir empfehlen, große und schwer zu reinigende Gegenstände in den unteren Korb zu stellen: Töpfe, Pfannen, Deckel, Schüsseln und Schalen (siehe Abbildung rechts). Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des oberen Sprüharms blockiert wird.
  • Seite 82 Beladen der Spülmaschinenkörbe BESTECKKORB Besteck gehört mit dem Griff nach unten in den Besteckkorb: Löffel sollten einzeln in die entsprechenden Schlitze gegeben werden, und besonders lange Gegenstände werden horizontal an der Vorderseite des oberen Korbs untergebracht. DW6*M605* Suppenlöffel Dessertlöffel Gabeln Servierlöffel Messer Serviergabeln...
  • Seite 83 DW6*M604* Suppenlöffel Dessertlöffel Gabeln Servierlöffel Messer Serviergabeln Teelöffel Schöpfkellen WARNUNG • Lassen Sie keine Gegenstände durch den Boden hervorstehen. • Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten! Beladen der Spülmaschinenkörbe _27 DW5500M_DD81-02437M-00_DE.indd 27 2019-04-22 12:48:50...

  • Seite 84: Die Folgenden Besteck-/Geschirrteile Sind Für Das Reinigen In Der Spülmaschine

    Beladen der Spülmaschinenkörbe DIE FOLGENDEN BESTECK-/GESCHIRRTEILE SIND FÜR DAS REINIGEN IN DER SPÜLMASCHINE nicht geeignet nur bedingt geeignet Kunststoffteile, die nicht hitzebeständig sind. Einige Arten von Gläsern können nach einer großen Anzahl von Spülgängen trüb werden. Älteres Besteck mit nicht temperaturbeständigen Klebeteilen. Silber-und Aluminiumteile tendieren dazu, sich beim Geklebte Geschirr- oder Besteckteile.

  • Seite 85: Einschalten Des Geräts

    Waschprogramme EINSCHALTEN DES GERÄTS Starten eines Spülprogramms 1. Ziehen Sie den unteren und den oberen Korb heraus, räumen Sie das Geschirr in die Maschine und schieben Sie die Körbe wieder zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen einzuräumen (siehe Abschnitt „Beladen der Spülmaschinenkörbe“).

  • Seite 86: Ende Des Spülprogramms

    Waschprogramme ENDE DES SPÜLPROGRAMMS Nach Ablauf des Spülprogramms ist kurz ein Signalton zu hören. Erst wenn in der Digitalanzeige „0“ angezeigt wird, ist das Programm wirklich beendet. 1. Schalten Sie die Spülmaschine durch Drücken der Taste Power (Ein/Aus) aus. 2. Schließen Sie das Wasserventil! öffnen Sie vorsichtig die Gerätetür.
  • Seite 87 Spülmittel Energieverbrauch Wasserverbrauch Programm Schritte im Programm Laufzeit (in Min.) (Vorspülen/Abspülen) (g) (kWh) (ℓ) Vorspülen (50 °C) Abspülen (60 °C) Express 5/30 1,15 Klarspülen (60 °C) Trocknen Vorspülen (50 °C) Abspülen (60 °C) Express + Hygiene 5/30 1,25 Klarspülen (65 °C) Trocknen Abspülen (45 °C) Kurzprogramm...

  • Seite 88: Reinigung Und Pflege

    Reinigung und Pflege REINIGEN DER FILTER Filtersystem Für mehr Benutzerfreundlichkeit wurden die Ablaufpumpe und das Filtersystem angeordnet, dass sie im Innern der Spülkammer aus leicht zugänglich sind. Das Filtersystem besteht aus drei Komponenten: Hauptfilter, Grobfilter und Feinfilter. 1. Hauptfilter: Lebensmittelreste und Schmutzpartikel werden durch diesen Filter aufgefangen, von einer spezielle Düse am unteren Sprüharm pulverisiert und den Abfluss hinuntergespült.

  • Seite 89: Reinigen Der Sprüharme

    REINIGEN DER SPRÜHARME Die Sprüharme müssen regelmäßig gereinigt werden, da harte Chemikalien im Wasser die Düsen der Sprüharme und Lager verstopfen können. Um den mittleren Sprüharm zu entfernen, halten Sie ihn an der Mutter fest und drehen Sie ihn im Uhrzeigersinn heraus. Zum Entfernen des unteren Sprüharms ziehen Sie diesen einfach nach oben heraus.

  • Seite 90: So Pflegen Sie Ihre Spülmaschine

    Reinigung und Pflege SO PFLEGEN SIE IHRE SPÜLMASCHINE • Nach jedem Spülgang Trennen Sie nach jedem Spülgang die Wasserzufuhr zum Gerät, und lassen Sie die Tür leicht geöffnet, damit Feuchtigkeit und Gerüche aus der Spülkammer entweichen können. • Stecker herausziehen Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

  • Seite 91: Aufstellen Ihrer Spülmaschine

    Aufstellen Ihrer Spülmaschine WARNUNG: Gefahr von Stromschlägen Trennen Sie die Spülmaschine vor der Installation vom Stromnetz. Andernfalls besteht die Gefahr von Stromschlägen und Tod. ACHTUNG: Die Installation der Leitungen und elektrischen Geräte dürfen nur von Fachleuten durchgeführt werden. Hinweise zum Stromanschluss VORSICHT, zu Ihrer eigenen Sicherheit dürfen Sie: ZUSAMMEN MIT DIESEM GERÄT KEINE VERLÄNGERUNGSKABEL ODER ADAPTERSTECKER VERWENDEN;...

  • Seite 92: Warmwasseranschluss

    Aufstellen Ihrer Spülmaschine Warmwasseranschluss Die Wasserzufuhr zum Gerät kann auch an die Warmwasserleitung des Hauses (Zentralheizungssystem mit Warmwasserversorgung) angeschlossen werden, solange eine Temperatur von 60 °C nicht überschritten wird. In diesem Fall verkürzt sich die Programmdauer um etwa 15 Minuten und die Spüleffizienz wird geringfügig verringert.

  • Seite 93: Anschluss Der Ablaufschläuche

    ANSCHLUSS DER ABLAUFSCHLÄUCHE Stecken Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm oder lassen Sie ihn in das Spülbecken ausfließen. Achten Sie darauf, den Schlauch dabei nicht zu verbiegen oder zu knicken. Das obere Ende des Schlauchs muss sich in einer Höhe von 40 bis 100 cm befinden.

  • Seite 94: Installieren Der Spülmaschine

    Installieren der Spülmaschine UNTERBAU, TEILEINBAU, VOLLEINBAU DER SPÜLMASCHINE Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spülen. Neue Installation Wenn es sich bei dieser Spülmaschine um Ihre erste handelt, muss der größte Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieben.

  • Seite 95: Schritt 2 Überprüfen Der Wasserversorgung Und Der Elektrischen Anschlussdaten

    SCHRITT 2 ÜBERPRÜFEN DER WASSERVERSORGUNG UND DER ELEKTRISCHEN ANSCHLUSSDATEN • Der Wasserdruck am Frischwasserschlauch muss zwischen 0,04 MPa und 1,0 MPa liegen. • Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr VORSICHT als 60 °C beträgt.
  • Seite 96 Installieren der Spülmaschine Volleinbau 1. Bringen Sie den Haken an der Türverkleidung an und setzen Sie ihn in den Schlitz an der Gerätetür der Spülmaschine. 2. Befestigen Sie die Tafel mit Schrauben und Muttern, nachdem Sie die Tafel richtig ausgerichtet haben. VORSICHT: Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis 8 kg.

  • Seite 97: Schritt 4 Einstellen Der Türfederspannung (Bei Voll- Oder Teileinbau Der Spülmaschine)

    SCHRITT 4 EINSTELLEN DER TÜRFEDERSPANNUNG (BEI VOLL- ODER TEILEINBAU DER SPÜLMASCHINE) 1. Die Türfedern werden werkseitig auf die richtige Spannung für die Gerätetür eingestellt. Wenn eine Türverkleidung angebracht wird, müssen Sie die Federspannung der Gerätetür anpassen. Drehen Sie die Stellschraube des Einstellmechanismus, so dass das Stahlseil ge- oder entspannt wird.

  • Seite 98: Schritt 5 Aufstellung Der Spülmaschine

    Installieren der Spülmaschine SCHRITT 5 AUFSTELLUNG DER SPÜLMASCHINE 1. Bringen Sie die Tür des Küchenschranks mit den vorgesehenen Klammern an der Tür der Spülmaschine an. Verwenden Sie zur Positionierung der Klammern die Schablone. (Bei Voll- oder Teileinbau der Spülmaschine) 2. Stellen Sie die Spannung der Türfedern mit einem Inbusschlüssel ein. Um die Spannung zu erhöhen ziehen Sie Schrauben für die linke und die rechte Feder im Uhrzeigersinn an.

  • Seite 99: Schritt 6 Ausrichten Der Spülmaschine

    SCHRITT 6 AUSRICHTEN DER SPÜLMASCHINE Kontrollieren Sie, ob das Gerät von vorne nach hinten waagerecht steht Kontrollieren Sie, ob das Gerät von links nach rechts waagerecht steht Die Spülmaschine muss für richtigen Spülbetrieb und gute Reinigungsleistung waagerecht stehen. 1. Um zu überprüfen, ob die Spülmaschine waagerecht steht, legen Sie eine Wasserwaage an die Tür und die Schiene im Spülraum (siehe Abbildung) an.

  • Seite 100: Vor Einem Anruf Beim Kundendienst

    Fehlerbehebung Der Hersteller befolgt eine Politik der ständigen Weiterentwicklung und Aktualisierung des Produkts. Dadurch kann es zu Änderungen ohne vorherige Ankündigung kommen. VOR EINEM ANRUF BEIM KUNDENDIENST PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE Die Spülmaschine • Sicherung durchgebrannt oder • Ersetzen Sie die Sicherung bzw. setzen Sie den funktioniert nicht der Leistungsschalter wurde Leistungsschalter zurück.
  • Seite 101 PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE Geschirr und Besteck sind • Ungeeignetes Programm. • Wählen Sie ein Spülprogramm für eine stärkere nicht sauber Verschmutzung. • Falsches Beladen. • Stellen Sie sicher, dass das Öffnen des Spülmittelfachs und die Drehbewegung der Sprüharme nicht durch große Geschirrteile blockiert werden.
  • Seite 102 Fehlerbehebung PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE Dampf • Normales Phänomen. • Während dem Trocknen und dem Ablassen des Wasser tritt eine kleine Menge Dampf durch die Entlüftungsschlitze an der Gerätetür aus. Schwarze oder graue • Aluminiumteile haben während • Verwenden Sie ein mildes Scheuermittel, um Rückstände auf dem dem Spülgang gegen das diese Flecken zu beseitigen.

  • Seite 103: Fehlercodes

    FEHLERCODES Beim Auftreten eines Fehlers werden Sie mit einem Fehlercode über das Problem informiert: Codes Bedeutung Mögliche Ursachen Der Wasserhahn ist nicht geöffnet, der Fehler der Frischwasserversorgung Wassereinlass ist behindert oder der Wasserdruck ist zu niedrig Leck Einige Teile der Spülmaschine sind leck Erforderliche Temperatur wird nicht erreicht Heizelement defekt Ausfall des Teilerventils...

  • Seite 104: Anhang

    Anhang TECHNISCHE DATEN DW6BM6051US DW60M6052FS Modell DW60M6044US DW6KM6041SS DW6KM6041BB DW60M6052FW DW60M6042US Freistehend Unterbau Teileinbau Volleinbau Ein/Aus 220 bis 240 V~ bei 50 Hz Wasserdruck 0,04 bis 1,0 MPa Nennstromverbrauch 1760 bis 2100 W Warmwasseranschluss Max 60 °C Trocknertyp Kondensationstrocknung Spültyp Rotierende Sprühdüsen Abmessungen (Breite x Tiefe x Höhe) 598 x 600 x 845 mm...

  • Seite 105: Abmessungen Des Geräts

    ABMESSUNGEN DES GERÄTS 1150 1175 DW60M6052FS/DW60M6052FW DW6BM6051US/DW60M6044US DW60M6042US/DW6KM6041SS 1150 DW6KM6041BB Anhang _49 DW5500M_DD81-02437M-00_DE.indd 49 2019-04-22 12:48:56...

  • Seite 106: Für Standardtest

    Für Standardtest DW6*M605* Folgende Bedingungen galten für den Vergleichstest gemäß EN 50242: • Spülkapazität: 14 Normgedecke • Prüfnorm: EN 50242 • Oberer Korb: in Position des unteren Korbs verwendet • Spülprogramm Öko • Zusätzliche Einstellungen: Keine • Dosiereinstellung für den Klarspüler: 5 •...
  • Seite 107 DW6*M604* Folgende Bedingungen galten für den Vergleichstest gemäß EN 50242: • Spülkapazität: 13 Normgedecke • Prüfnorm: EN 50242 • Oberer Korb: in Position des unteren Korbs verwendet • Spülprogramm Öko • Zusätzliche Einstellungen: Keine • Dosiereinstellung für den Klarspüler: 5 •...

  • Seite 108: Technische Daten

    Technische Daten VERORDNUNG (EU) NR. 1059/2010 Hersteller SAMSUNG Modellbezeichnung DW6*M604*** DW6*M605*** Nennleistung (Anzahl der Normgedecke) Energieeffizienzklasse Jährlicher Energieverbrauch, (AEc) (kWh/Jahr) Energieverbrauch im Standardprogramm, (E t) (kWh) 0,92 0,93 Stromverbrauch im Standby, P o (W) 0,45 Stromverbrauch im Ruhezustand, P I (W) 0,49 Jährlicher Wasserverbrauch (AWc), (L/Jahr)

  • Seite 109: Terminologie Für Spülmaschine

    Terminologie für Spülmaschine Dieser Motor treibt die Pumpe an, die das Wasser vom Boden des Spülraums ansaugt, 1. Motor der Umwälzpumpe durch die internen Wasserkanäle pumpt und anschließend mit hohem Druck durch die oberen, mittleren und unteren Düsen spritzt. Diese Pumpe pumpt das verschmutzte Wasser, das beim Spülen entsteht, aus der 2.
  • Seite 110 Hinweis DW5500M_DD81-02437M-00_DE.indd 54 2019-04-22 12:48:57...
  • Seite 111 Hinweis DW5500M_DD81-02437M-00_DE.indd 55 2019-04-22 12:48:57...
  • Seite 112 FRAGEN ODER HINWEISE? LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER GERMANY 06196 77 555 77 www.samsung.com/de/support DD81-02437M-00 DW5500M_DD81-02437M-00_DE.indd 56 2019-04-22 12:48:57...
