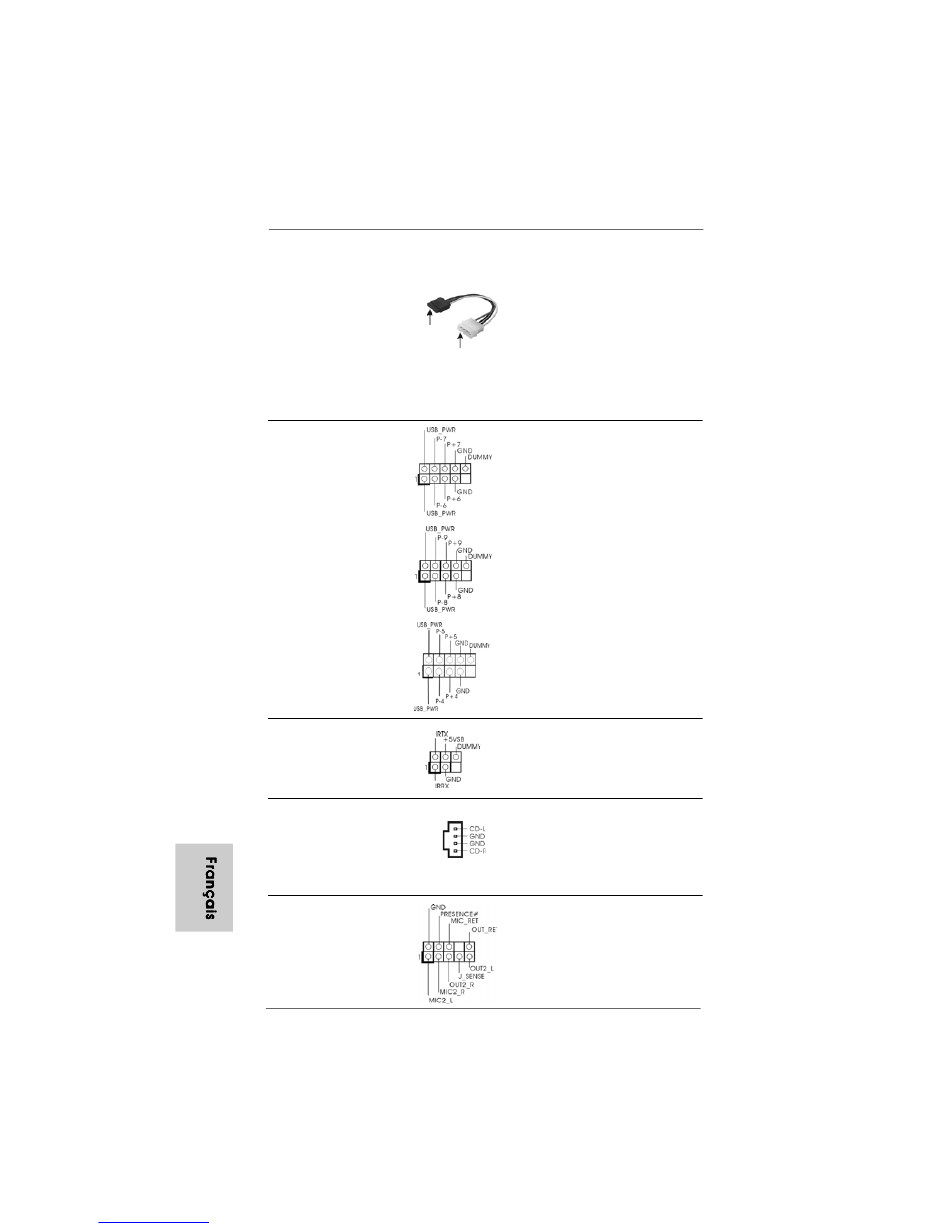

Cordon d'alimentation
Série ATA (SATA)
(en option)
connecter au connecteur
d'alimentation du disque
En-tête USB 2.0
(USB6_7 br.9)
(voir p.2 No. 11)
(USB8_9 br.9)
(voir p.2 No. 12)
(USB4_5 br.9)
(voir p.2 No. 13)
En-tête module
infrarouge
(IR1 br. 5)
(voir p.2 fig. 17)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 fig. 27)
Connecteur audio panneau
avant
(HD_AUDIO1 br. 9)
(voir p.2 fig. 23)
7 8 7 8
7 8 7 8 7 8
ASRock
manuals search engine
Veuillez connecter l'extrémité
noire du cordon d'alimentation
SATA sur le connecteur
d'alimentation de l'unité.
Connectez ensuite l'extrémité
connecter à l'unité
blanche du cordon d'alimentation
dur SATA
d'alimentation
SATA sur le connecteur
électrique
d'alimentation de l'unité
d'alimentation électrique.
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a trois embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Ce en-tête gère un module en
option d'émission/réception
sans fil infrarouge.
Ils vous permettent de gérer des
entrées audio à partir de sources
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
CD1
carte MPEG.
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
K8NF6P-VSTA Motherboard
