1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas o fio
do painel existente no chassis tem de suportar HDA para funcionar
correctamente. Siga s instruções que aparecem no manual e no manual do
chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC'97, instale-o no cabeçalho de áudio do painel
frontal, como a figura abaixo mostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC'97.
E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições
avançadas e escolha Configuração do chipset. Defina a opção Controlo
do painel frontal de [Automático] para [Activado].
F. Entre no sistema Windows. Clique no ícone existente na barra de tarefas
no canto inferior direito para aceder ao Realtek HD Audio Manager.
Clique em "Entrada/Saída de áudio", seleccione "Definições do conector"
, escolha a opção "Desactivar detecção da tomada do painel
frontal" e guarde a alteração clicando em "OK".

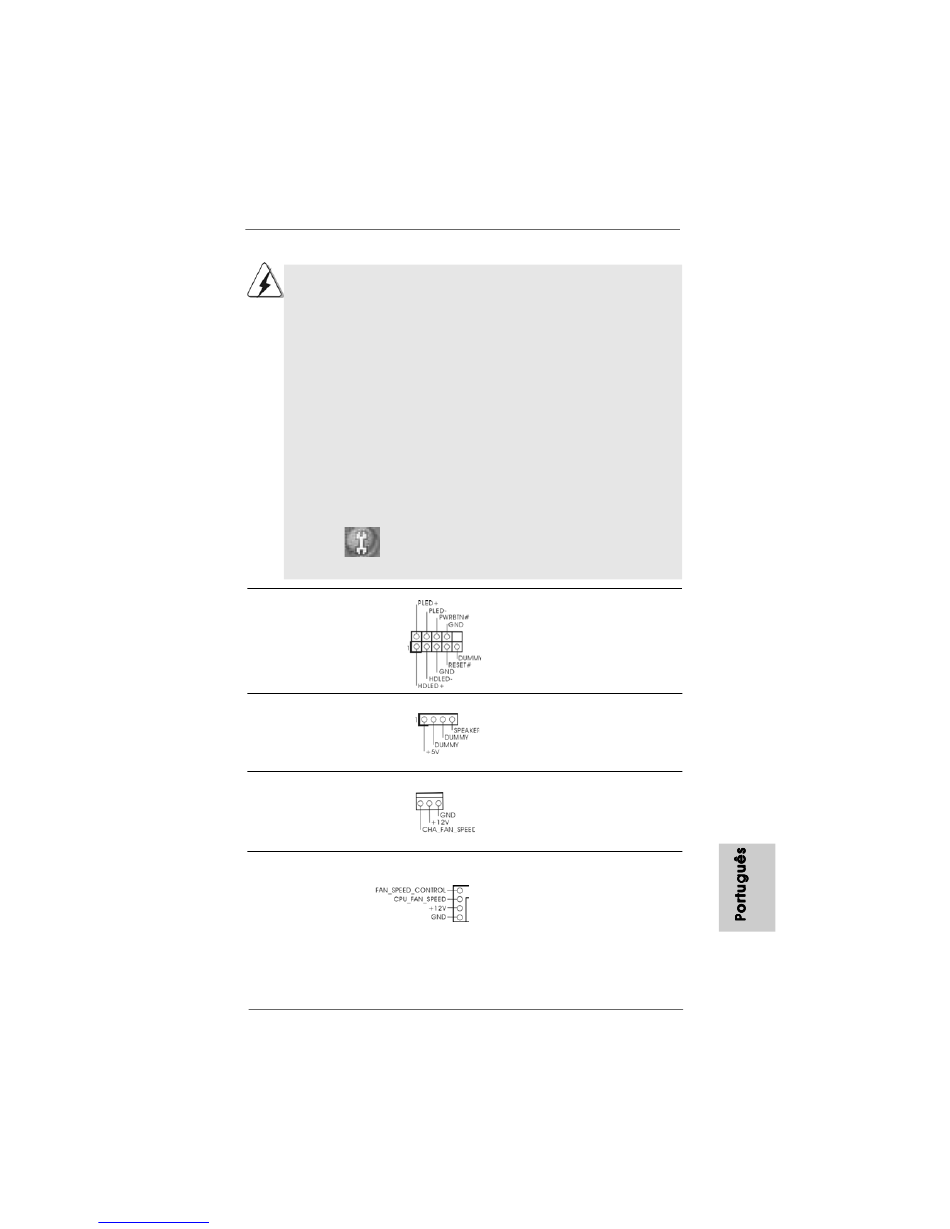

Conector do sistema no
painel
(PANEL1 de 9 pinos)
(veja a folha 2, No. 15)
Conector do alto-falante
do chassi
(SPEAKER1 de 4 pinos)
(veja a folha 2, No. 16)
Conector do ventilador do
chassis
(CHA_FAN1 de 3 pinos)
(veja a folha 2, No. 14)
Conector do ventilador da
CPU
(CPU_FAN1 de 4 pinos)
(veja a folha 2, No. 2)
ASRock
manuals search engine
Este conector acomoda
diversas funções de
sistema no painel frontal.
Ligue o alto-falante do chassi
neste conector.
Ligue o cabo do ventilador neste
conector, coincidindo o fio preto
com o pino de aterramento.
Ligue o cabo do ventilador da
CPU, coincidindo o fio preto com
4
3
o pino de aterramento.
2
1
K8NF6P-VSTA Motherboard
