Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender
ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU
nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

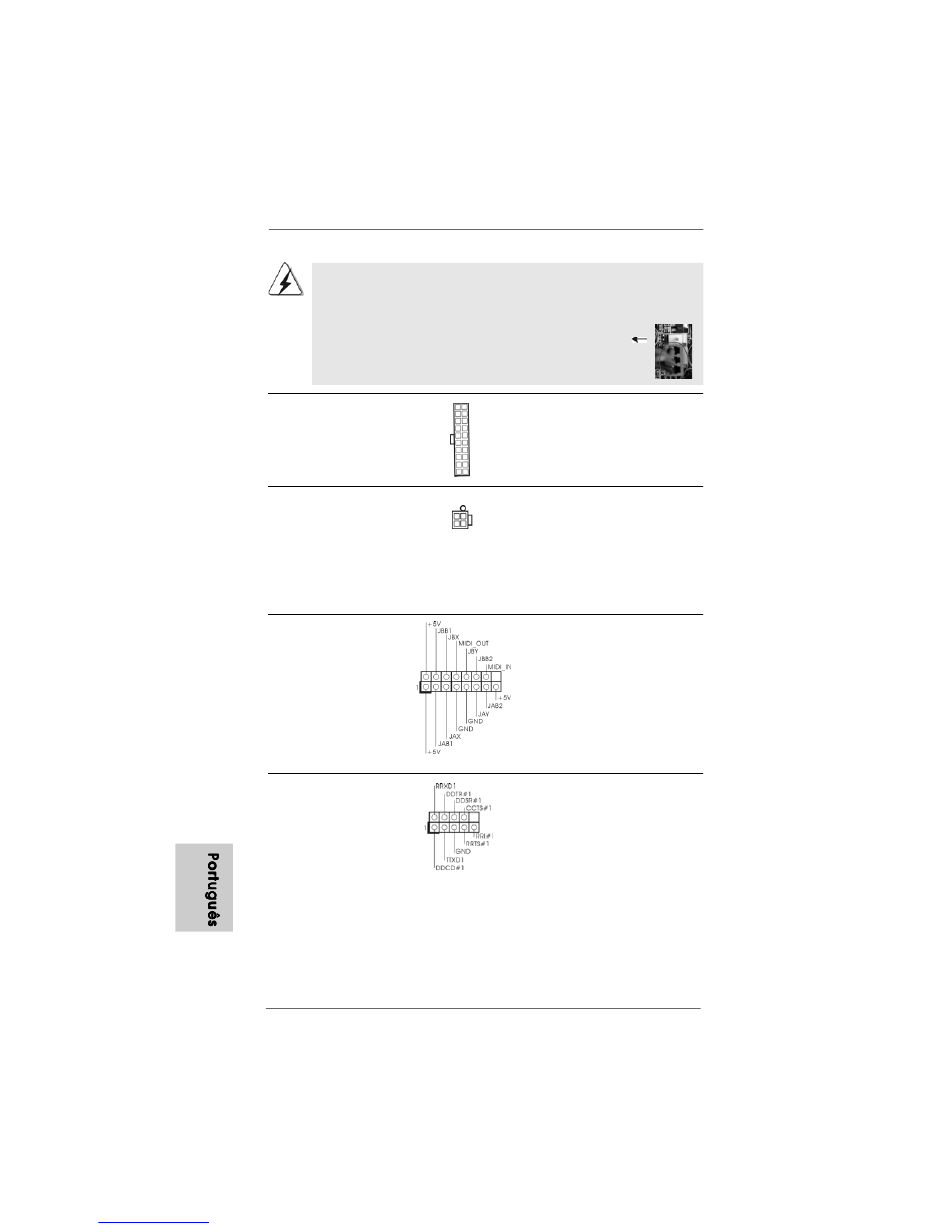

Conector de força do ATX
(ATXPWR1 de 20 pinos)
(veja a folha 2, No. 28)
Conector ATX 12 V
(ATX12V1 de 4 pinos )
(veja a folha 2, No. 10)
Conector de jogos
(GAME1 de 15 pinos)
(veja a folha 2, No. 20)
Conector da porta COM
(COM1 de 9 pinos)
(veja a folha 2, No. 29)
1 4 6 1 4 6
1 4 6 1 4 6 1 4 6
ASRock
manuals search engine
Pinos 1-3 ligados
Instalação de Ventoinha de 3 pinos
Ligue a fonte de alimentação
ATX neste conector.
Note que é necessário ligar
uma fonte de alimentação com
conector ATX 12V neste
conector para fornecer
alimentação suficiente. Do
contrário, haverá falhas de
funcionamento.
Ligue um cabo de jogos a este
conector se o suporte de porta
de jogos estiver instalado.
Este conector é usado para
suportar um módulo de porta
COM.
K8NF6P-VSTA Motherboard
