Merci !
Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée
à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures
(des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...
Caractéristiques :
• Caisson de grave amplifié
• Ampli mono classe-D
• Subwoofer : 2x30cm (2x12")
• Ampli puissance Max : 840W
• Ampli puissance RMS : 280W
• Commande EBC incluse
• Entrées haut et bas niveau
• Dimensions : 43x79x43cm

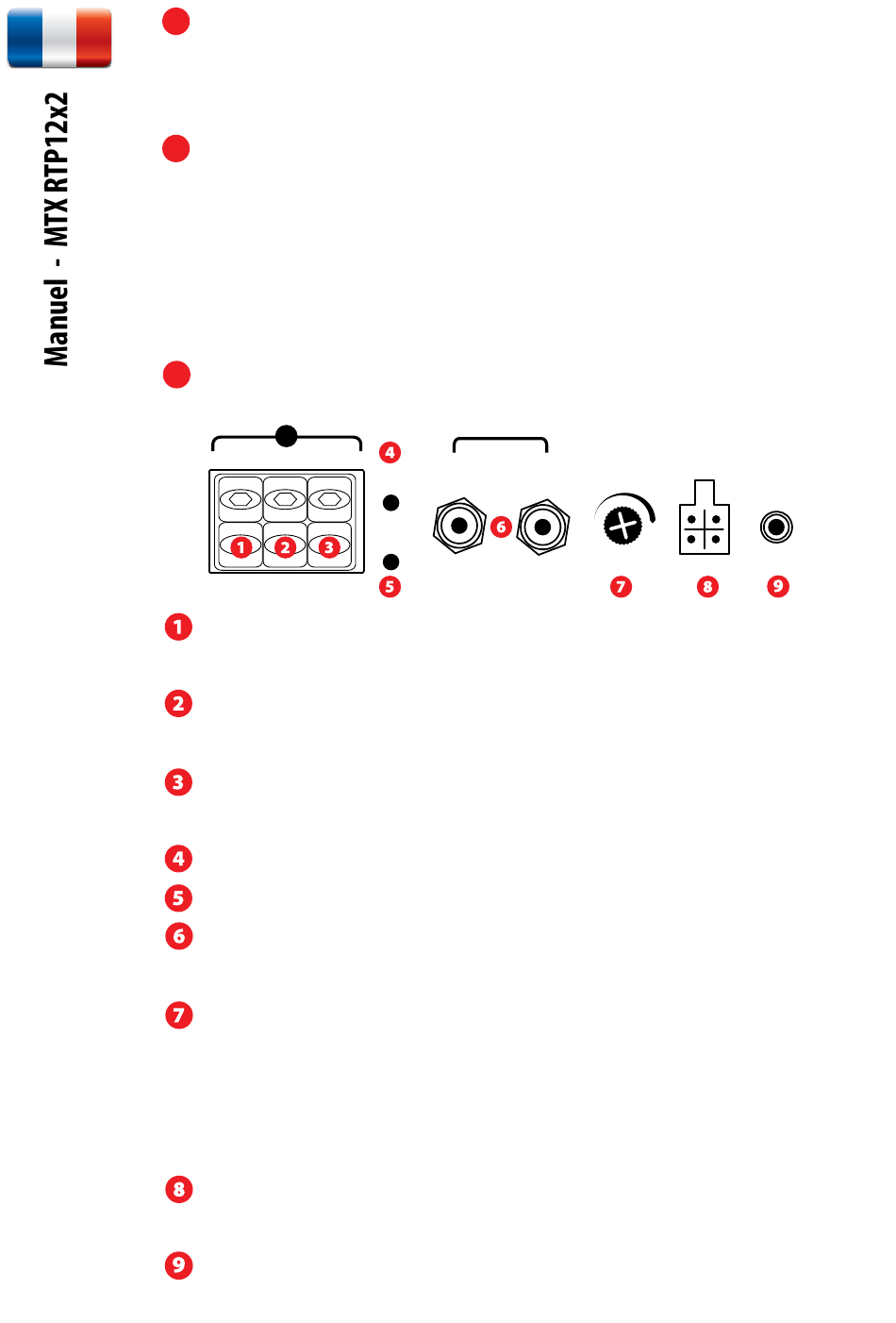

Connecteurs et réglages :
Power Input
High Level
Input
EBC
Ch.1 Ch.2
Prot.
Gain
Remote
PWR.
6V - 0,2V
+12V REM GND
Connecteur d'alimentation (+12V) : C' e st l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V
de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système
électrique de la voiture ou des câbles RCA. MTX recommande l'utilsation de câble de 6mm2 100% en cuivre.
Connecteur "Remote" (REM) : C' e st la commande d'allumage et d' e xtinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer
un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power
Antenna".
Connecteur de masse (GND) – C' e st le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est
indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus
la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (6mm2).
LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsque l'amplificateur est en fonction.
Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2
Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par
exemple) pour éliminer les problèmes de parasite.
Niveau de sensibilité (GAIN) – Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur
l'amplificateur de 0,2 à 6V. Cette commande n' e st pas un volume ! Cela ne sert à rien de la mettre à fond.
Ajuster le niveau de sensibilité (Gain)
1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source
Entrées haut-niveau (High Level Input) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source
(dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles
haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".
Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de
série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.
