Wprowadzenie
Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX Audio z akcesoriami StreetWires pozwoli
slyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.
Cechy :
• Subwoofer aktywny
• Głośnik 2x30cm (2x12")
• Moc maksymalna : 840W
• Moc RMS : 280W
• Zdalne sterowanie EBC
• Wejście wysokopoziomowe lub RCA
• Wymiary: 43x79x43cm

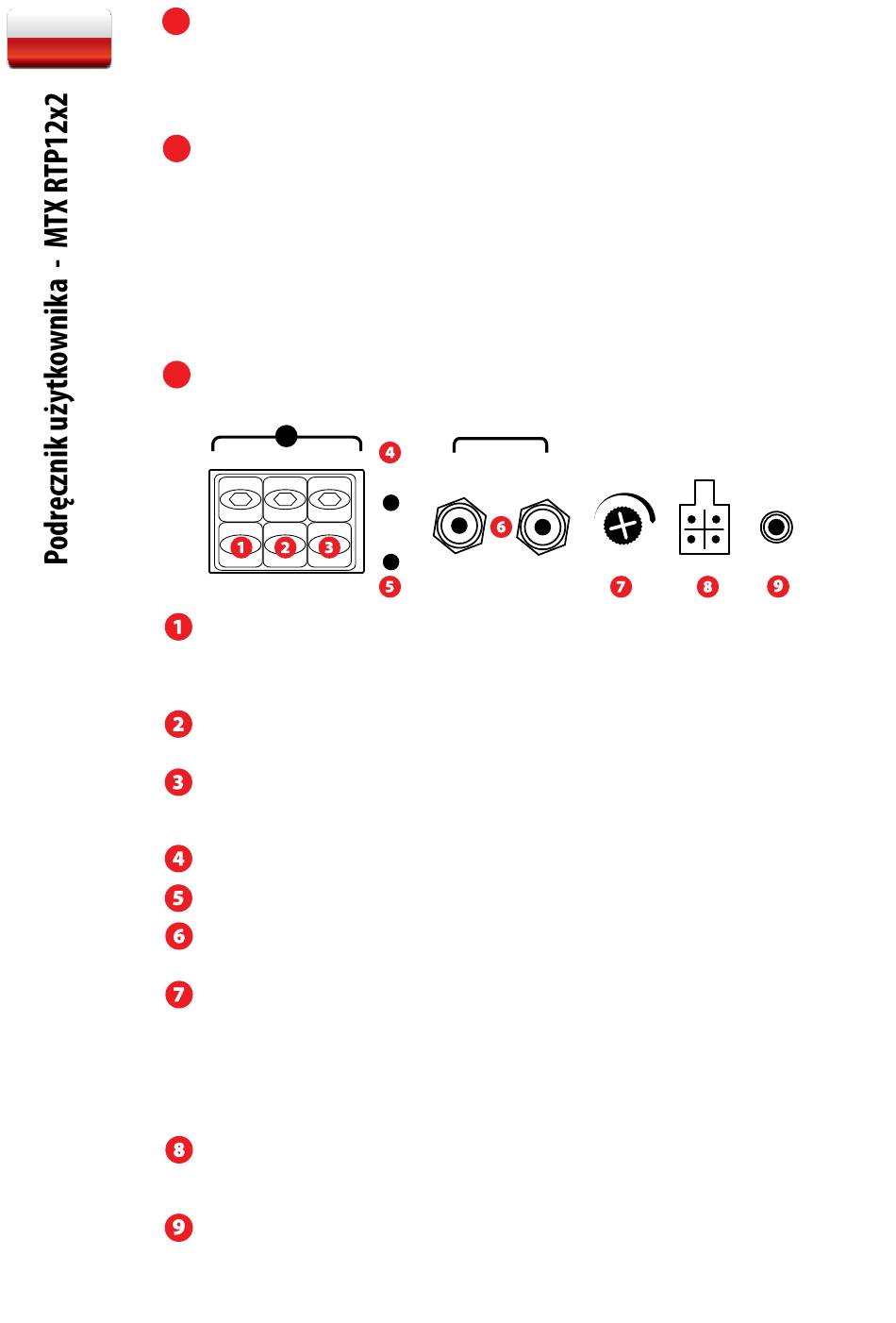

Panel sterowania wzmacniacza :
Power Input
High Level
Input
EBC
Ch.1 Ch.2
Prot.
Gain
Remote
PWR.
6V - 0,2V
+12V REM GND
Złącze zasilania (+12V) - jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej klemy akumu-
latora. Zwróć uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania przewodu wraz z kablami syg-
nałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Ważne jest również korzystanie z wysokiej jakości przewodów
o odpowiednim przekroju. Do zasialania wzmacniacza MTX RTP12x2 zaleca się uzywanie przewodów o przekroju 6mm2
Terminal wzbudzenia wzmacniacza (Remote) - wzmacniacz może zostać uruchomiony przez ten terminal po zasileniu napięciem 12V.
Napięcie 12V dostarczne jest z gniazda "remote" bądź z przewodu sterowania anteną elektryczną jednostki sterującej.
Złącze GND: do prawidłowego podłączenia masy użyj krótkiego przewodu o identycznym przekroju jak przewód zasilający. Usuń lakier
w miejscu podłączenia masy do elementu karoserii samochodu aby uzyskać optymalne przewodzenie. Właściwie wykonane uziemie-
nie wpływa znacząco na wydajność wzmacniacza.
Dioda LED zabezpieczenia - jeśli nastąpiło zwarcie lub przegrzanie wzmacniacza - dioda LED miga.
Dioda LED zasilania - jeśli wzmacniacz jest włączony - dioda LED świeci na czerwono.
Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego
jednostki sterującej to 200mV Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować zakłócenia.
Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz.
Zakres regulacji : 200mV do 6V.
1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek zegara)
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłóceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą.
Wejścia High Level - Pozwala na podłączenie wzmacniacza bez konieczności stosowania przewodów sygnałowych. Użyj dołączonych
adapterów aby podłączyć jednostkę sterującą do wzmacniacza za pomocą wejścia High Level.
Uwaga: W trybie High Level konieczne jest podłączenie przewodu wzbudzenia wzmacniacza (remote).
Port EBC - Regulator subwoofera EBC (External Bass Control) - regulator na 6 metrowym przewodzie pozwala na sterowanie subwoof-
erem z dowolnego miejsca w samochodzie.
