Gerätesteuerung - Bedienelemente
Schweißdatenanzeige
Pos. Symbol
12
13
4.2

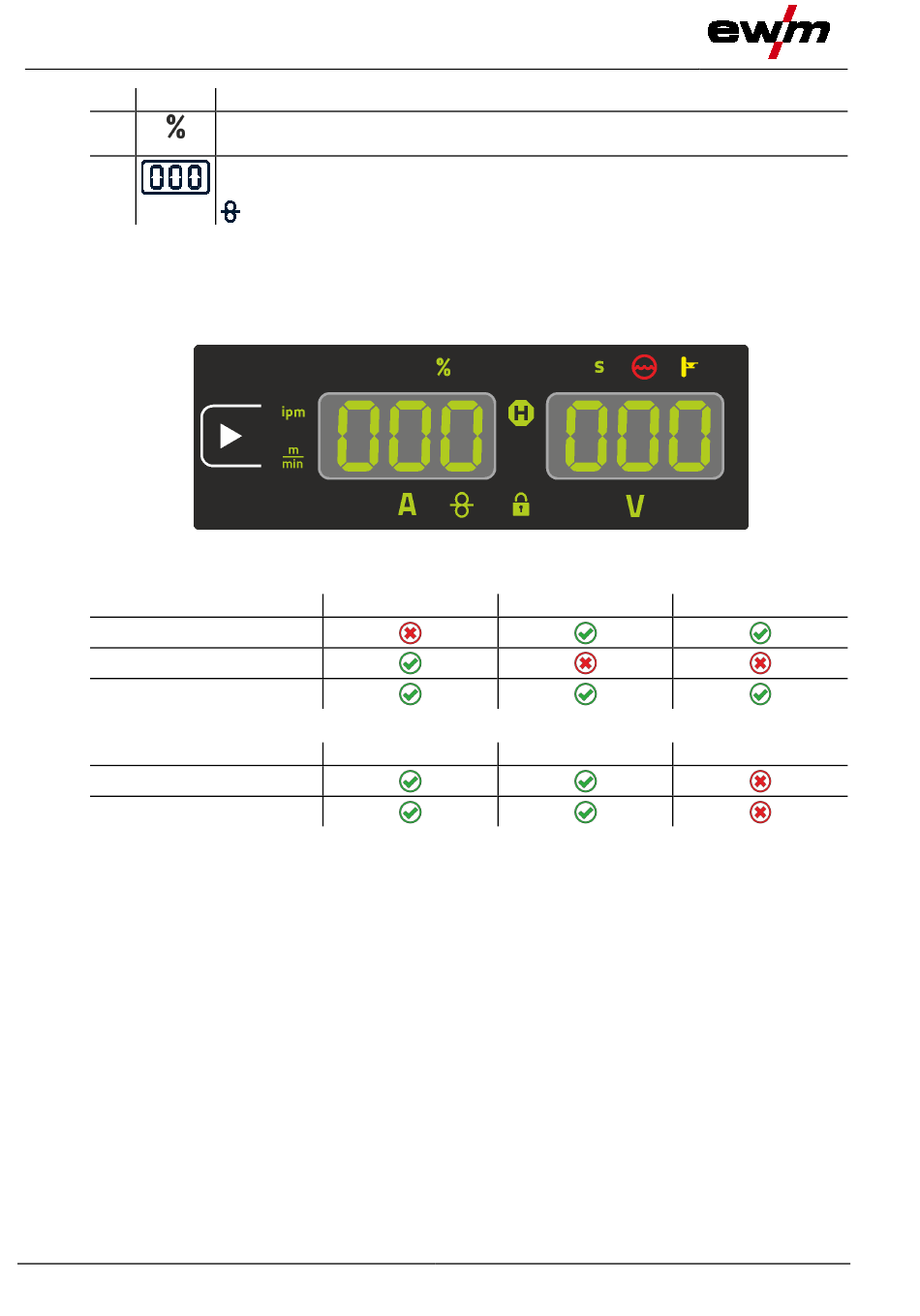

Schweißdatenanzeige
Links und rechts neben den Parameteranzeigen finden sich Drucktasten zur Parameteranwahl. Sie
dienen der Auswahl anzuzeigender Schweißparameter und deren Werte.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (Signalleuchten zeigen die
Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
MIG/MAG
Parameter
Schweißstrom
Drahtgeschwindigkeit
Schweißspannung
E-Hand
Parameter
Schweißstrom
Schweißspannung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf
Sollwerteinstellung um.
[1]
Sollwerte (vor dem Schweißen)
[2]
Istwerte (während dem Schweißen)
[3]
Holdwerte (nach dem Schweißen, Anzeige der Mittelwerte über die gesamte Schweißung)
12
Beschreibung
0
Signalleuchte Prozent
Der angezeigte Wert wird in Prozent dargestellt.
Anzeige, links > siehe Kapitel 4.2
AMP ----- Schweißstrom
------- Drahtgeschwindigkeit
Sollwerte
Sollwerte
Abbildung 4-4
[1]
Istwerte
[1]
Istwerte
[2]
Holdwerte
[2]
Holdwerte
099-0M37XL-EW500
16.07.2018
[3]
[3]
