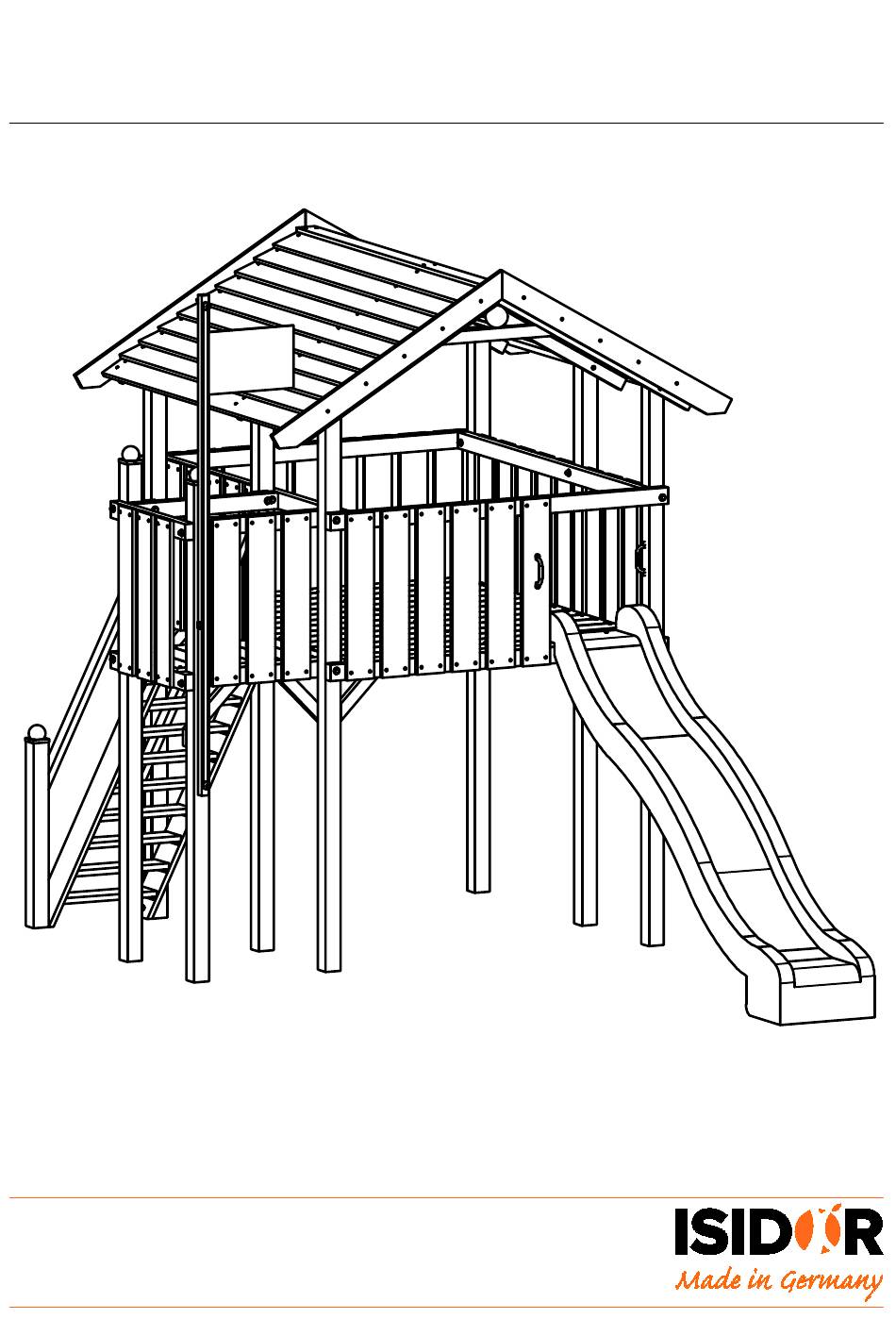

- Seite 1 MONTAGEANLEITUNG Spielturm Toberix ST_208 28.04.2020...
- Seite 2 Maltafel* Schaukelanbau erweitert* Schaukelanbau Turm* Treppe* Sandkasten* Kletterwand* Verkaufstresen mit Maltafel* Hersteller: Isidor GmbH & Co. KG Leiter* M nstersche Stra e 11 Sandkasten* 14772 Brandenburg an der Havel Verkaufstresen Tel.: 0800 - 5474367 mit Maltafel* E-Mail: info@isidor.eu *separat erh ltlich...
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. - Seite 5 Bauteile Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1024 Pfostenkappe 1812 Kugel 1813 Fahne 1830 Handgriffe 1833 Befestigungs se Rutsche Rutsche in passender H he zum Podest V004 Holzschraube Senkkopf 5,0 x 80 mm V006 Holzschraube Senkkopf 5,0 x 60 mm V007 Holzschraube Senkkopf 5,0 x 25 mm V021...
- Seite 6 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 7 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Fundamente Schraubanker f r Kletterrampe Winkelanker nach Ma angaben, und Schaukelbalkenst tzen; h hengleich einbetonieren; bei festem Boden einfach in den Fundamente aush rten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, auf die einbetonieren, dann am Objekt Anker setzen und verschrauben anschrauben...
-
Seite 8: Fundamente Ohne Schaukelanbau
Fundamente ohne Schaukelanbau 1040 Bitte beachten Sie die abweichende Position des Winkelankers f r den Aufstieg Treppe! 1120 Fundamentplan mit Treppe 9 x Winkelanker 1040 1040 Fundamentplan mit Rampe 8 x Winkelanker 2 x Schraubanker 1040 1040 Fundamentplan mit Leiter 8 x Winkelanker Ma angaben soweit nicht anders angegeben in mm! Seite 8 von 29... -
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau 1197 1197 Schaukelanbau einfach Fundamentplan mit Leiter 8 x Winkelanker 2 x Schraubanker Fundamentplan mit Rampe 8 x Winkelanker 4 x Schraubanker Schaukelanbau erweitert Fundamentplan mit Leiter Fundamentplan mit Treppe 8 x Winkelanker 9 x Winkelanker 4 x Schraubanker 2 x Schraubanker 1040 Fundamentplan mit Rampe... -
Seite 10: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 29... -
Seite 11: Montage Der Grundkonstruktion Vorder- Und R Ckseite
Montage der Grundkonstruktion Vorder- und R ckseite 4169 4169 4007 4x V021 mit V049 und V131 4007 1481 Planen Sie zu einem sp teren Zeitpunkt einen Unterbau nachzur sten, empfehlen wir hier ein Ma von 1500 mm anzunehmen. Der Abstand zum oberen Gel nderriegel bleibt bei 722 mm. Ma angaben soweit nicht anders angegeben in mm! Seite 11 von 29... -
Seite 12: Montage Der Grundkonstruktion
Montage der Grundkonstruktion 6x V021 mit V049 und V131 6x V021 mit V049 und V131 F r ein bequemeres Eintreten 4170 in den Hauptturm kann der 4170 Gel nderriegel auf der V078 mit 8x V106 Einstiegsseite auf 1200 mm gek rzt werden. 4170 4170 4007... - Seite 13 Montage der Grundkonstruktion Sollten Sie einen Unterbau vorsehen, so k nnen vor Montage der Kopfb nder jeweils die obersten 2 Bretter der Unterbauseitenw nde schon montiert werden um das sp tere Versetzen der Kopfb nder einzusparen. 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 4057 4057...
-
Seite 14: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 6 x Winkelanker 30 cm Seite 14 von 29... -
Seite 15: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest Alle Bretter zun chst ausrichten und dann befestigen. 4176 12 x 4189 4176 84 x V235 Seite 15 von 29... -
Seite 16: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1x V004 (Bauteil 4090 mit d=5mm vorbohren) 4026 4090 4090 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V235 39 mm berstand 4084 20 mm berstand 33x V235 10x 4084 pro Brett 4084 mit 3x V235 (unteres Brett mit 6x V235) auf den Dachsparren befestigen 4084 4084... - Seite 17 Aufbau der Dachkonstruktion 2x V004 (Dachsparren mit d=5mm vorbohren) Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) V235 Bauteile 4210 mit jeweils 5 x V235 an den Dachbrettern befestigen 1812 4210 eine Halbkugel...
-
Seite 18: Montage Der Br Stung
Montage der Br stung je Brett 4x V235 6x 4043 5x 4043 80 42 42 42 42 42 120 59 59 59 59 Front linke Seite je Brett 4x V235 8x 4043 9x 4043 80 42 42 52 52 R ckseite rechte Seite Seite 18 von 29... -
Seite 19: Montage Der Rutsche Und Sicherheitsgriffe
Montage der Rutsche und Sicherheitsgriffe 1 Griffteil aus 1830 mit den Schrauben aus dem Griffset befestigen Griff kann alternativ auch an der Front befestigt werden 2 x V007 1 Griffteil aus 1830 mit 2x V041 Zur Fixierung mit Sand anh ufen!!! Seite 19 von 29... -
Seite 20: Montage Des Grundger Sts Podesterweiterung
Montage des Grundger sts Podesterweiterung 4190 4x V021 mit V049 und V131 4190 4005 4005 4x V021 mit 1481 V049 und V131 4190 4190 Dieses Ma richtet sich nach der H he, die Sie f r das Podest des 4190 Hauptturms gew hlt haben. - Seite 21 Montage des Grundger sts Podesterweiterung 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 3x V004 4057 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. Seite 21 von 29...
-
Seite 22: Verankerung Des Grundger Sts Podesterweiterung
Verankerung des Grundger sts Podesterweiterung 10 cm mit Erdreich abdecken Winkelanker lt. Fundamentplan 60 cm Beton einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker 30 cm stellen, lotrecht ausrichten und 2x Winkelanker festschrauben. -
Seite 23: Verlegung Der Bodenbretter Podesterweiterung
Verlegung der Bodenbretter Podesterweiterung 4093 4x 4191 4093 24 xV235 Seite 23 von 29... -
Seite 24: Montage Der Br Stung Podesterweiterung
Montage der Br stung Podesterweiterung je Brett 4x V235 3x 4043 3 x 4043 Ma angaben soweit nicht anders angegeben in mm! Seite 24 von 29... -
Seite 25: Montage Der Pfostenkappen
Montage der Pfostenkappen 1024 2x V100 Seite 25 von 29... - Seite 26 Montage des Fahnenmasts Flechtzaun-Beschlag V086 wechselseitig in den Pfosten 4337 einschrauben (Schraubl cher vohrbohren) 2x V106 3x V086 2x V106 2x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 26 von 29...
-
Seite 27: Montage Der Fahne
Montage der Fahne 1833 V006 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden E nden strafziehen und mit den sen an der Fahne verknoten. 1813 Details A Befestigungs se von 1813 Schnur von 1813 1833 V006... -
Seite 28: Anschluss Der Optionalen Aufstiege
Anschluss der optionalen Aufstiege In diesem Bereich muss die Treppenwange ggf. wegen dem Winkelanker gek rzt werden. Den Aufbau der optionalen Aufstiege Leiter Rampe Treppe entnehmen Sie bitte den gesonderten Montageanleitungen. Seite 28 von 29... -
Seite 29: Montage Des Optionalen Zubeh Rs Und Schaukelanbauten
Montage des optionalen Zubeh rs und Schaukelanbauten Den Aufbau des optionalen Zubeh rs wie Kletterwand Verkaufstresen mit Maltafel Sandkasten Unterhaus entnehmen Sie bitte den gesonderten Montageanleitungen. Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 29 von 29...
