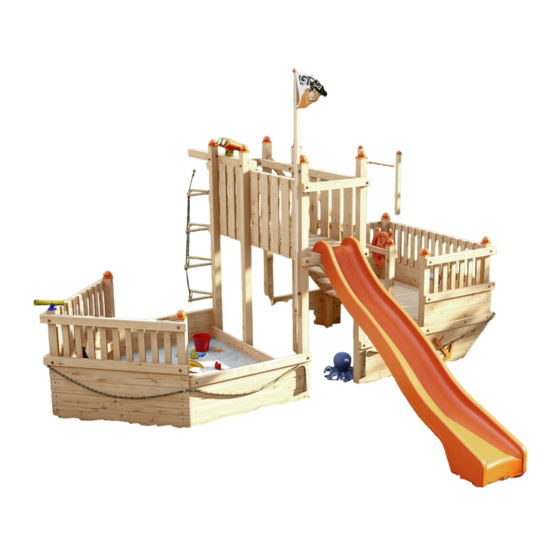

- Seite 1 MONTAGEANLEITUNG Spielturm Nicki Nautic ST_217 Abbildung zeigt Sonderzubeh r, das nicht im Lieferumfang enthalten ist! Stand 08.02.2022 - nderungen vorbehalten...
-
Seite 2: Aufbaum Glichkeiten
Aufbaum glichkeiten mit Rutsche* ohne Rutsche* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 *Rutsche wird entsprechend der Bestellung geliefert 14772 Brandenburg an der Havel die Br stungsbretter f r Variante ohne Rutsche liegen immer bei E-Mail: info@isidor.de... -
Seite 3: Allgemeine Sicherheitshinweise
Grunds tzlich ist zu empfehlen, die Kunststoffteile au erhalb der Nutzungssaison witterungsgesch tzt aufzubewahren. So haben Sie l nger Freude an dem Produkt. Wir w nschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spa beim Spielen. Achtung! ST 217 - Nicki Nautic... - Seite 5 Bauteile - Teil 1 BAUTEILLISTE Bauteil- Anzahl Beschreibung H he Breite L nge nummer Schaukelhaken 1024 Pfostenkappe 80 x 80 mm orange 1828 Dreiseitenstrickleiter 1831 Piratenlenkrad orange 1833 Befestigungs se 1850 Piraten-Fahne H217 38 mm 58 mm 700 mm Riegel (1x45 ) H222 Riegel 48 mm...
- Seite 6 Bauteile - Teil 2 BAUTEILLISTE Bauteil- Anzahl Beschreibung H he Breite L nge nummer H4598 Brett N+F SL 19 mm 146 mm 1370 mm H4599 Brett N+F SL 1x45 links 19 mm 146 mm 1620 mm H4600 19 mm 146 mm 1620 mm Brett N+F SL 1x45 rechts H4601...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Schraubanker f r die Rampe, bei Grundkonstruktion aufbauen. festem Boden einfach in den Boden Entsprechend der Position der Pfosten eindrehen oder ebenfalls die Fundamentl cher ausheben.
-
Seite 9: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Technische nderungen vorbehalten! Seite 9 von 29... - Seite 10 Zusammenbau Grundkonstruktion 1108 1040 2x V021 mit V049 und V131 2x V021 mit V049 und V131 2x V021 mit V049 und V131 (Bauteil H4170 mit 10mm durchbohren) 2x V021 mit V049 und V131 (Bauteil H4170 mit 10mm durchbohren) 2x V021 mit V049 2x V021 mit V049 und V131 und V131...
- Seite 11 Zusammenbau Grundkonstruktion 4x V021 mit V049 und H4190 Oberkanten b ndig zu den angrenzenden Querriegeln 2x V021 mit V049 und V131 H4190 H4190 Oberkanten b ndig zu den angrenzenden Querriegeln H4190 H4190 V021 mit V049 und V131 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 11 von 29...
-
Seite 12: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsm ig ber den Fundamentl chern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 6x Winkelanker Technische nderungen vorbehalten! Seite 12 von 29... -
Seite 13: Verlegung Bodenbretter
Verlegung Bodenbretter 56x V010 H4093 12x H4191 H4093 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 13 von 29... -
Seite 14: Montage Der Br Stung
Montage der Br stung Seitenansicht links Ausstieg Dreiseitenstrickleiter je Brett 4x V010 H4043 Frontransicht je Brett 4x V010 je Brett 4x V010 3x H4043 5x H4043 47,5 47,5 45 47,5 47,5 Seitenansicht rechts Nur bei Variante ohne Rutsche werden an dieser Seite Br stungsbretter montiert ! je Brett 4x V010 3x H4043 R ckansicht... -
Seite 15: Zusammenbau Grundkonstruktion Heck
Zusammenbau Grundkonstruktion Heck linke Aussenseite rechte Aussenseite 4x V021 mit V049 und V131 (H4578 und H222 H4002 mit 6mm vorbohren) H4001 H4578 V021 mit V049 und V131 2x V021 mit V049 und V131 (H4578 und H222 H222 mit 6mm vorbohren) (H4578 und H222 mit 6mm vorbohren) H4578... -
Seite 16: Verankerung Heck
Verankerung Heck Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Bugkonstruktion quer legen, Winkelanker lt. Fundamentplan anbringen. Grundger st Heck behelfsm ber den Fundamentl chern aufstellen, festschrauben, lotrecht ausrichten und einbetonieren. Erst nach Aush rtung des Betons mit der Montage fortfahren, V021 mit V049 und H4005 (H222 mit 6mm vorbohren) - Seite 17 Montage Bodenbretter Heck an den beiden Eckpfosten die Bodenbretter ausklinken 13x H4595 52x V010 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 17 von 29...
-
Seite 18: Montage Der Treppenstufen
Montage der Treppenstufen je Winkel 3x V141 14x Metallwinkel V136 H4354 H4354 3x V141 H4354 Treppenwange rechts Treppenwange links Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Vor dem Befestigen an jeder Treppenstufe (au er unterste Treppenstufe) Stufe vorne... - Seite 19 Montage Treppe 2x V019 b ndig zum Pfosten H4356 H4356 4x V019 V019 B ndig zum Pfosten 4x V019 Einpassen der oberen und unteren Treppenstufen b ndig zu den Podestoberfl chen Befestigung siehe "Montage der Treppenstufen" H4040 2x V110 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 19 von 29...
- Seite 20 Montage Rampe 2x V110 H217 H217 Schraubanker bei festem Boden in den Boden eindrehen oder einbetonieren und an der Rampe festschrauben. Bei losen oder sandigen B den, Schraubanker immer einbetonieren ! (Bauteil H4155 mit d=5mm vorbohren) V010 2x V004 V010 2x V004 (Bauteil H4168 mit d=5mm vorbohren)
-
Seite 21: Aussenverkleidung Heck
Aussenverkleidung Heck Seitenwand links 8x V010 Seitenb ndig mit Pfosten Seitenbretter 2x H4597 zusammenstecken, einpassen und befestigen Seitenb ndig mit Pfosten H4603 H4601 H4599 R ckwand 20x V010 Seitenbretter zusammenstecken, mittig einpassen und befestigen 2x H4117 8x V010 Seitenwand links 8x V010 Seitenb ndig mit Pfosten... -
Seite 22: Montage Br Stung Heck
Montage Br stung Heck 3x V021 mit V049 und V131 (H4578 mit 6mm vorbohren) H4578 H4170 H4578 3x V021 mit V049 und V131 (H4578 mit 6mm vorbohren) R ckwand je Brett 2x V010 je Brett 2x V010 13x H4114 Seitenwand links Seitenwand rechts je Brett 2x V010 6x H4114... - Seite 23 Zusammenbau Bugkonstruktion H4383 H4383 V101 mit 2x V276 mit 2x V105 je 4x V106 2x V276 mit H4383 V101 mit V102 mit je 4x V106 4x V105 4x V105 (H4608 mit 6mm vorbohren) 4x V021 mit V049 und V131 H4608 Anordnung der Winkel V101 immer Aussenseite H4608...
-
Seite 24: Verankerung Bug
Verankerung Bug Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Bugkonstruktion quer legen, Winkelanker lt. Fundamentplan anbringen. Bugger st behelfsm ber den Fundamentl chern aufstellen, festschrauben, lotrecht ausrichten und einbetonieren. Erst nach Aush rtung des Betons mit der Montage fortfahren, V021 mit V049 und V131 (H4607 mit 6mm... -
Seite 25: Montage Bug Verkleidung Aussen
Montage Bug Verkleidung aussen 12x V010 2x H237 Seitenbretter zusammenstecken, einpassen und befestigen Seitenb ndig mit Pfosten Seitenb ndig mit Pfosten 3x H4409 4x H4598 6x V010 16x V010 Seitenbretter zusammenstecken, einpassen und befestigen Seitenb ndig Seitenb ndig mit Pfosten mit Pfosten 4x H4598 3x H4409... -
Seite 26: Montage Bug Verkleidung Innen
Montage Bug Verkleidung innen R ckansicht 12x V010 H4594 Brett H4594 am Pfosten ausklinken H4596 H4596 H4592 H4593 4x V010 4x V010 9x H4114 18x V010 9x H4114 18x V010 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 26 von 29... - Seite 27 Montage Strickleiter R ckansicht H4193 2x V111 mit V043, V049 und V131 Bohrung d=10mm (mittig und ca. 80 Abstand vom Balkenende), Schaukelhaken 239 durchschrauben und oben mit Scheibe und Mutter befestigen 1828 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 27 von 29...
- Seite 28 Montage Fahnenmast 2x V106 V086 H4337 V086 2x V106 Flechtzaun-Beschlag V086 V086 wechselseitig in den Pfosten H4005 einschrauben (Schraubl cher vohrbohren) 2x V106 H4005 V006 1833 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden 1850 Enden straffziehen und mit den sen an der Fahne verknoten...
- Seite 29 Lenkrad, Pfostenkappen und Rutsche bzw. Br stung montieren je Brett 4x V010 Lenkrad 1831 mit der mitgelieferten Schraube befestigen 3x H4043 Bei der Variante ohne Rutsche wird die L cke mit 3 Br stungsbrettern geschlossen. Die Bretter und Schrauben hierf r sind immer im Paket enthalten.
