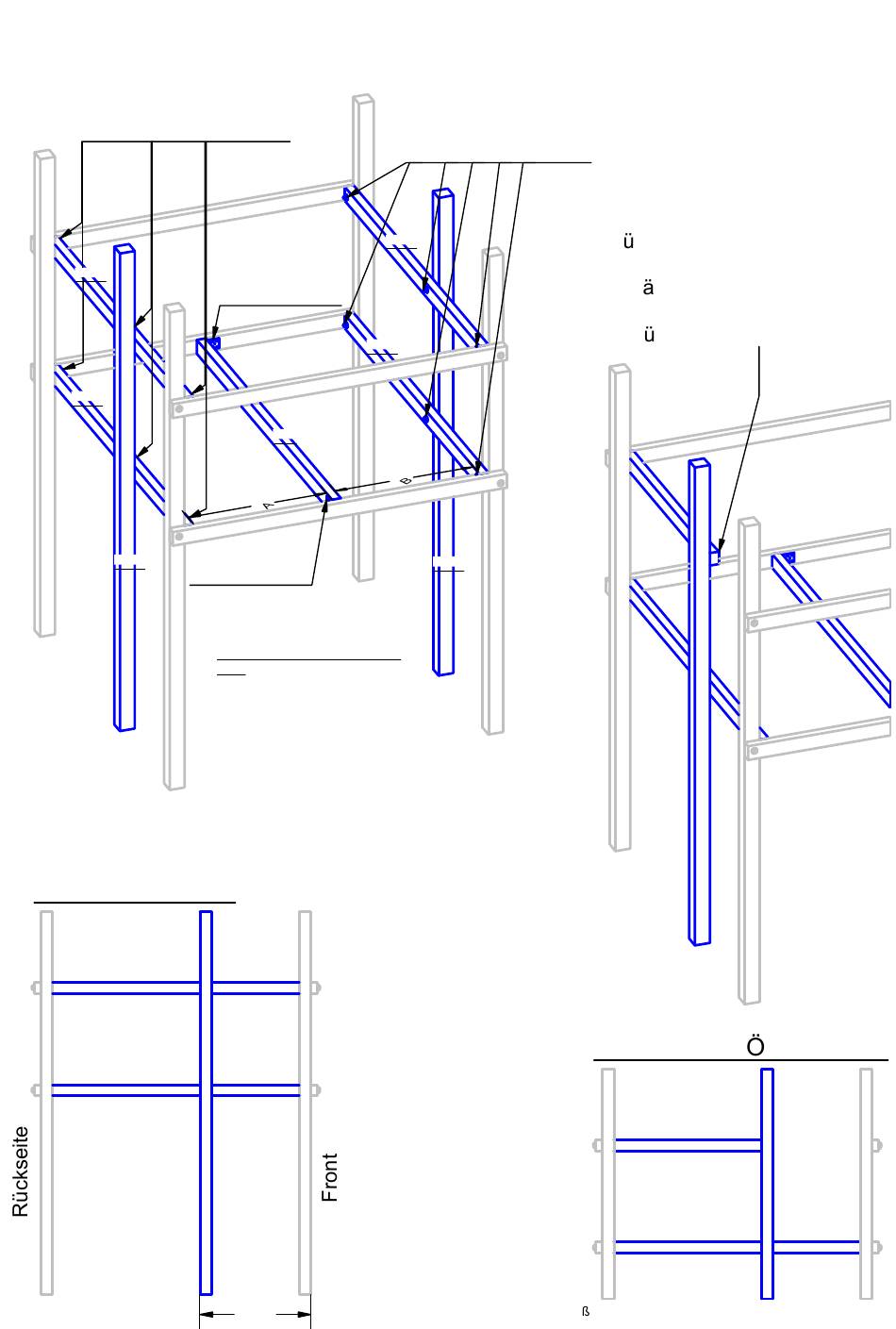

Montage der Grundkonstruktion

6x V021 mit V049 und V131
4170
4170
4007
V078 mit 8x V106

Seitenansicht links

4170
V078 mit 8x V106
4170
222
Bauteil 222 mittig platzieren
A=B
780
6x V021 mit V049 und V131
4007
Ma angaben soweit nicht anders angegeben in mm!
Seite 12 von 29
F r ein bequemeres Eintreten
in den Hauptturm kann der
Gel nderriegel auf der
Einstiegsseite auf 1200 mm
gek rzt werden.

Seitenansicht ffnung links
