Anschaltung Fireray 2000 – ESSER Resetmodul
Für alle Verbindungen wird eine hochwertige, abgeschirmte Leitung empfohlen, z.B.
Fernmeldekabel Typ IY(St)Y n x 2 x 0,8mm.
•
Erdungsanschluß nicht vergessen.
•
Abschirmung der Leitungen an den Kabeleinführungen auflegen.
•
Spitzverbindungen vermeiden (Verteiler mit Metallgehäuse verwenden).
Rx
Empfänger
Auswerte-
einheit
Sender
Tx
-VE
+VE
(0V)
(24V)
Stromversorgung
(24V)

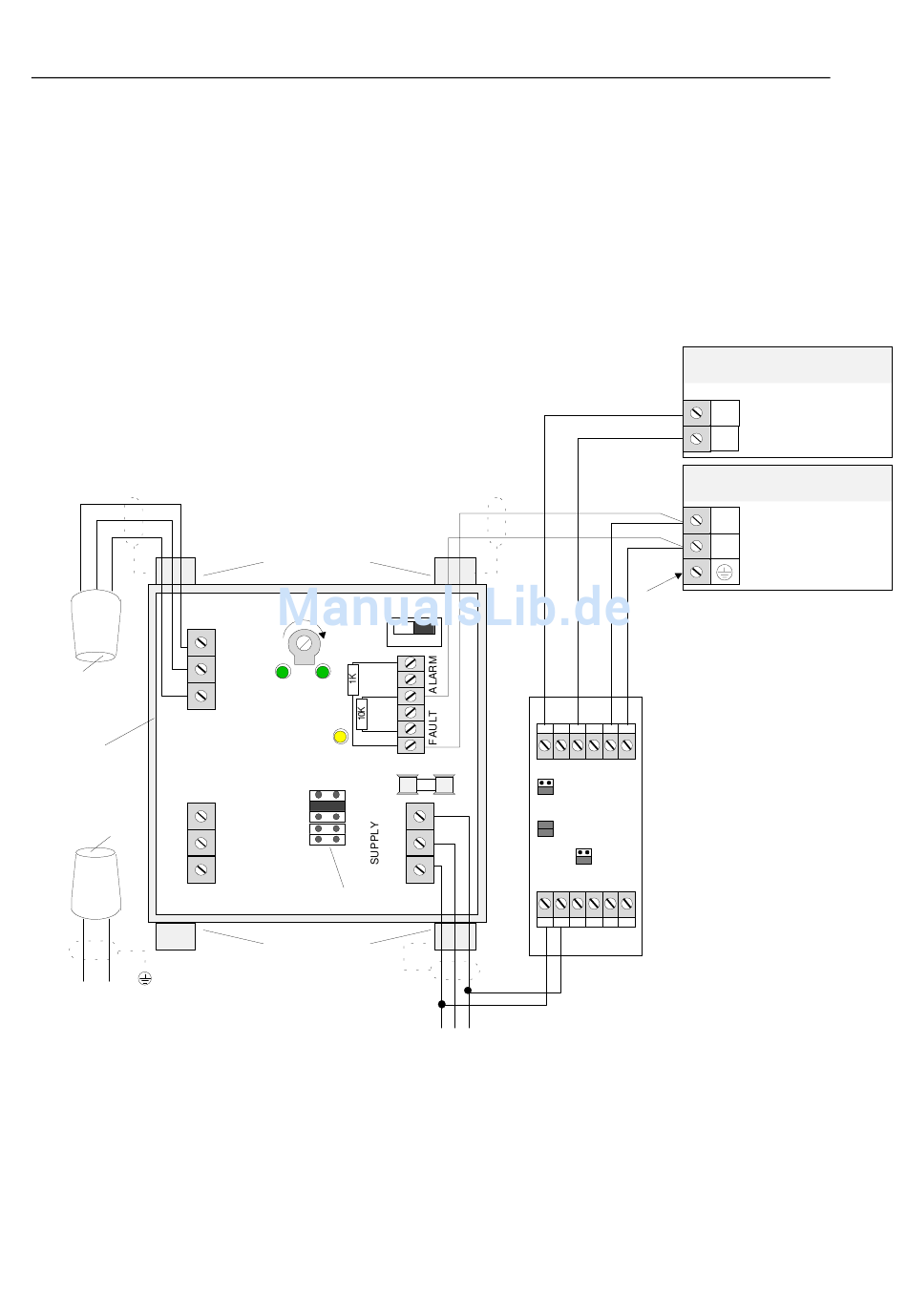

Abb. 5: Anschaltung des Fireray 2000 an das ESSER-Resetmodul
Seite 14
FIRERAY 2000
Kabeldurchführung
TEST/RESET
SIGNAL LEVEL
LOW
HIGH
ON
+V Rx
N/O
SIGNAL
Rx
N/C
L
H
COM
0V R x
N/O
N/C
COM
FAULT
ALARM LATCH
COMP
12V
+
25%
TEST
35%
METER
-
50%
EXTERNAL
24V
RESET
DIP-Schalter 1
Kabeldurchführung
OFF
6
5
4
100mA
X1
X8
X7
RESET-Modul
X6
X5
X2
6
5
4
-VE
+VE
(0V)
(24V)
Stromversorgung
(24V)
Externes Netzteil oder DC/DC-Wandler
0V
+24 V
Brandmelderzentrale
®
esserbus
G -
Meldergruppe
G +
Kabelabschirmung
auflegen !
3
2
1
781332
X4
X3
3
2
1
-Koppler 1G oder 4G/2R
