Esser IQ8Quad Betriebsanleitung

Betriebsanleitung
Brandmelder IQ8Quad mit Alarmgeber
Operating Instruction
Fire Detector IQ8Quad with alarm device
GB I
798931
Technische Änderungen vorbehalten!
D
11.2005
Technical changes reserved!
E F
Novar GmbH a Honeywell Company
Dieselstraße 2, D-41469 Neuss
Internet: www.novar.de
E-Mail: info@novar.de

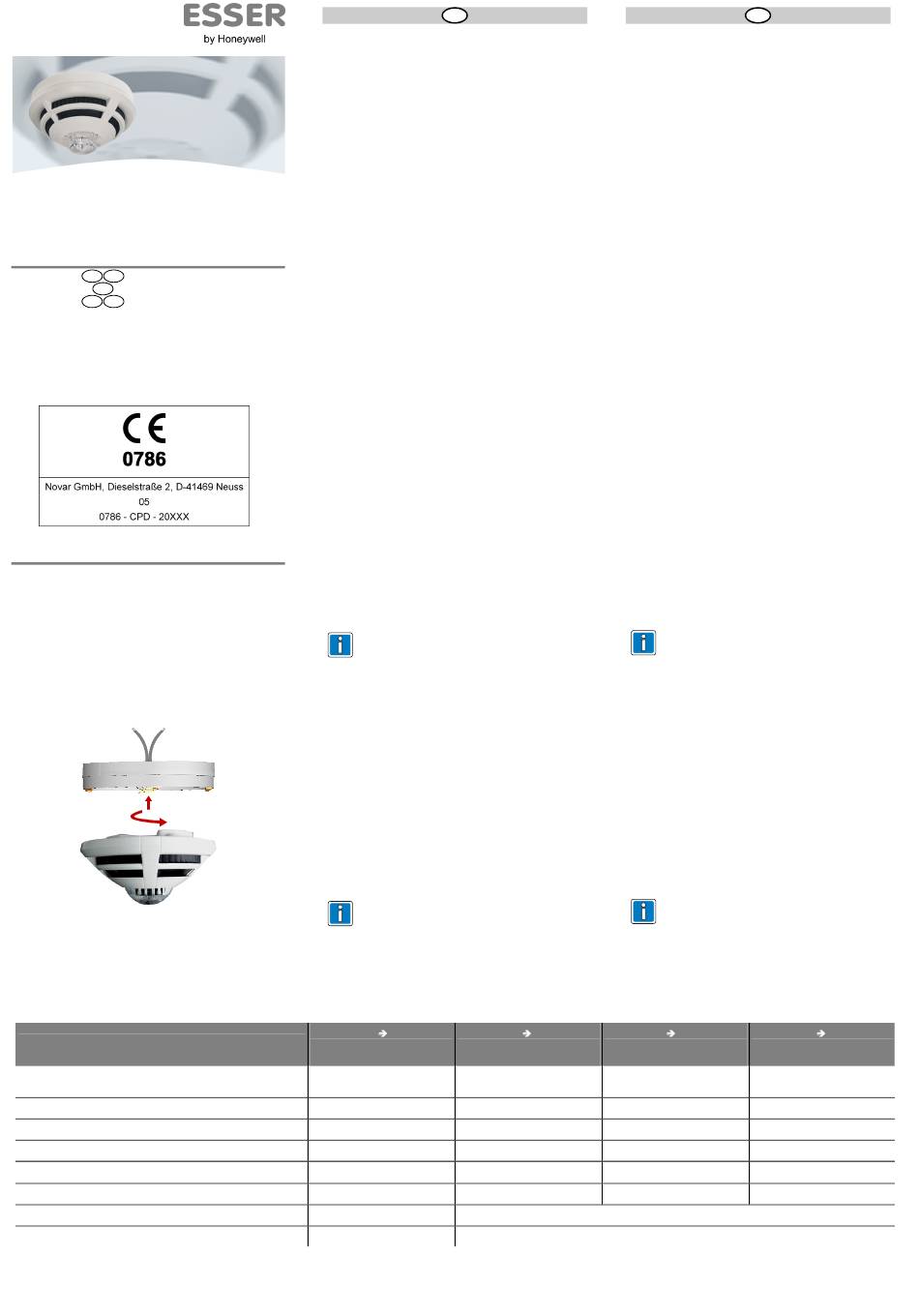

Abb. 1: Brandmelder und Meldersockel (Art.-Nr. 805590)
Fig. 1: Fire detector and detector Base (Part No. 805590)
Spezifische Melderdaten / Detector Specifications
Alarmgebertyp / Alarm device type
Ruhestrom @ 19 V DC / Quiescent current @ 19 V DC
Ruhestrom @ 12 V BMZ / Quiescent current @ 12 V FACP
Akku
Lastfaktor / Load factor
Max. Schalldruck @ DIN-Ton / Max. Sound pressure @ DIN tone
Lichtintensität Blitzleuchte, rot / Illuminance Flashing light, red
Warntongeberspezifikation / Audible alarm device specification
CE-Zertifikat / CE certificate
D
Achtung
• Brandmelder dienen dem Schutz von Personen und
Sachwerten und sollten nach der Installation auf die
einwandfreie Funktionalität überprüft werden.
• Bei einer fehlerhaften Installation ist die ordnungsgemäße
Funktion nicht gewährleistet!
•
Bitte nationale Vorschriften / Richtlinien beachten!
• Brandmelder nur mit Rauchmeldertestgerät 805582 und
Prüfgas 060430.10 testen!
Anwendung
Automatischer, busfähiger optischer bzw. thermooptischer
Brandmelder mit integriertem Alarmgeber und Leitungstrenner
(gem. prEN 54-17) zum Anschluss an die esserbus
Ringleitung des Brandmeldesystems
Alarmierung erfolgt im Ereignisfall, abhängig von dem
Alarmgebertyp, wahlweise per Blitzleuchte, Warnton und/oder
Sprachmeldung.
Systemvoraussetzungen
• Brandmelderzentrale IQ8Control mit Betriebssystem-
software ab V3.02
®
•
esserbus -PLus Funktionalität
• Programmiersoftware tools 8000 ab Version 1.07
Fehlalarmquellen für Rauchmelder
Aerosole mit sichtbaren
Verbrennungsmaschinen, Zigarettenrauch, Wasserdampf oder
Staubablagerungen.
Berechnung der maximalen Signalgeberanzahl
Die zulässige Anzahl von busfähigen Alarmgebern auf der
Analog-Ringleitung ist abhängig vom Alarmgebertyp und der
Ringleitungslänge. Hierzu sind die individuellen Lastfaktoren
der einzelnen Busteilnehmer zu addieren (siehe Spezifische
Melderdaten). Der max. zulässige Gesamtlastfaktor einer
einzelnen Ringleitung beträgt 96.
Montage / Meldersockel (Abb. 1)
Die Brandmelder werden direkt in den zugehörigen Standard
Meldersockel (Art.-Nr. 805590) eingesetzt.
Inbetriebnahme / Wartung
Die Inbetriebnahme und Wartung von Brandmeldern ist nur
durch qualifiziertes und
Brandmeldesystem eingewiesenes Fachpersonal zulässig.
Der Brandmelder und der integrierte Alarmgeber wird in der
Kundendatenprogrammierung
IQ8Control konfiguriert. Alle Funktionen und der Zustand des
Brandmelders werden zyklisch melderintern geprüft und
während des Prüfbetriebs
übertragen und dort im
unzulässigen Arbeiten an dem Brandmelder erlöschen die
Garantie- und Gewährleistungsansprüche.
Weitere Informationen zur Projektierung,
Inbetriebnahme und Wartung von Brandmeldern
finden Sie unter www.novar.de
Allgemeine Technische Daten
Betriebsspannungsbereich : 8 V DC bis 42 V DC
Nennspannung @ Ruhe : 19 V DC
Nennspannung @ Alarm : 40 V DC
Luftgeschwindigkeit : 0 bis 25,4 m/s
Anwendungstemperatur : -20 °C bis +65 °C
Lagertemperatur : -25 °C bis +75 °C
Luftfeuchte :
Schutzart : IP 42
Material : ABS
Farbe : weiß (ähnlich RAL 9010)
Gewicht : ca. 145 g
Maße (mit Sockel) : Ø 117 mm, H = 65 mm
Überwachungsfläche : max. 110 m²
Überwachungshöhe : max. 12 m
Melderspezifikation : EN 54-7/5 B, CEA 4021
VdS-Anerkennung : G205111
Für Brandmelder mit akustischem Alarmgeber ist
werkseitig der DIN-Signalton voreingestellt.
2
802383 O T/F-
Multisensormelder /
Multisensor Detector
Optisch /
visual
75 µA
400 µA
Accu
2
---
~ 3 Ws
---
0786-CPD-20193
Safety Notice
•
•
•
•
Application
® Intelligent photoelectric / heat fire detector with integrated
-PLus
alarm device and loop isolator (as per prEN 54-17) for
IQ8Control. Die
operation on the Powered Loop (esserbus
Alarm System IQ8Control. The alarm signal depends on the
corresponding alarm device type, respectively as an flashing
light, audible signal and/or speech message.
System requirements
•
•
•
False alarm sources for photoelectric smoke detectors
Partikeln, wie z.B. durch
Visible airborne particles or vapor, e.g. combustion engine
exhausts, cigarette smoke, steam or dust deposits.
Calculating the total number of alarm devices
The number of loop alarm devices is limited by the type of the
alarm device and the loop length. Therefore the individual load
factors must be added (refer to detector specifications). The
total load factor for a single loop must not exceed 96.
Mounting / Detector base (Fig.1)
These detectors are mounted directly on the matching
Standard detector base (Part No. 805590).
Commissioning / Maintenance
The commissioning and maintenance of the Fire Alarm
im Umgang mit dem
Detectors must be carried out only by an experienced
technician who is familiar with the Fire Alarm System
IQ8Control.
des Brandmeldesystems
All detector functions and device status are checked at regular
intervals by the integrated diagnostics. The results are
transferred to the control panel and any errors are displayed
des Systems zur Zentrale
there when the System is in test mode. Any unauthorized work
Störungsfall angezeigt. Bei
on or tampering with the detector will void all warranty and
guarantee claims.
General Specifications
Operating voltage range
Rated voltage @ Quiescent : 19 V DC
Rated voltage @ Alarm
Air velocity range
Application temperature
Temperature, storage
Ambient humidity
95 % rel. Feuchte
(ohne Betauung)
Protection rating
Housing
Colour
Weight
Dimensions (with base)
Mounting area
Mounting height
Detector specifications
VdS Approval
2
802384 O T/So- 802385
Multisensormelder / Multisensormelder /
Multisensor Detector Multisensor Detector
Akustisch / optisch, akustisch + Sprache /
audible visual, audible + speech
80 µA
450 µA
2
92dB (A) ± 2 dB
---
GB
Fire detectors provide fire hazard protection for people and
property. After installing the detector it is thus crucial to
check carefully to ensure that the units are working
properly.
Proper functioning cannot be guaranteed if the detectors
are not installed correctly in accordance with the
instructions!
Please observe the relevant national regulations and
guidelines!
Use only smoke detector tester 805582 and test gas
060430.10 to test smoke detector operation!
Fire Alarm Control Panel IQ8Control with operating system
software from V3.02
Powered loop operation mode features
Programming software tools 8000 from Version 1.07
For additional information to commissioning and
maintenance of Fire alarm detectors refer to
www.novar.de
: 8 V DC to 42 V DC
: 40 V DC
: 0 to 5.000 ft/min.
: -20 °C to +65 °C
: -25 °C to +75 °C
: 95% relative,
(non-condensing)
: IP 42
: ABS
: white (similar to RAL 9010)
: approx. 145 g
: Ø 117 mm, H = 65 mm
: max. 110 m²
: max. 12 m
: EN 54-7/5 B, CEA 4021
: G205111
Fire alarm detectors with audible alarm device are
configured by factory with a DIN tone preset .
2
O T/FSp- 802386
Multisensormelder /
Multisensor Detector
akustisch + Sprache /
audible + speech
90 µA 90 µA
500 µA 500 µA
3
92dB (A) ± 2 dB
~ 3 Ws
EN 54-3
0786-CPD-20192
®
-PLus) of the Fire
2
O T/Sp-
2
---
---
